Fig. 9.1
A
Fig. 9.2
3
Fig. 10
62
3
a
b
d
e
Mise en service
Avertissement:
Si vous n'êtes pas familier avec ce type de machines,
prenez conseil auprès d'un spécialiste. Avant de travailler
avec le produit vous devez dans tous les cas avoir lu et
compris les instructions d'utilisation et les consignes de
sécurité.

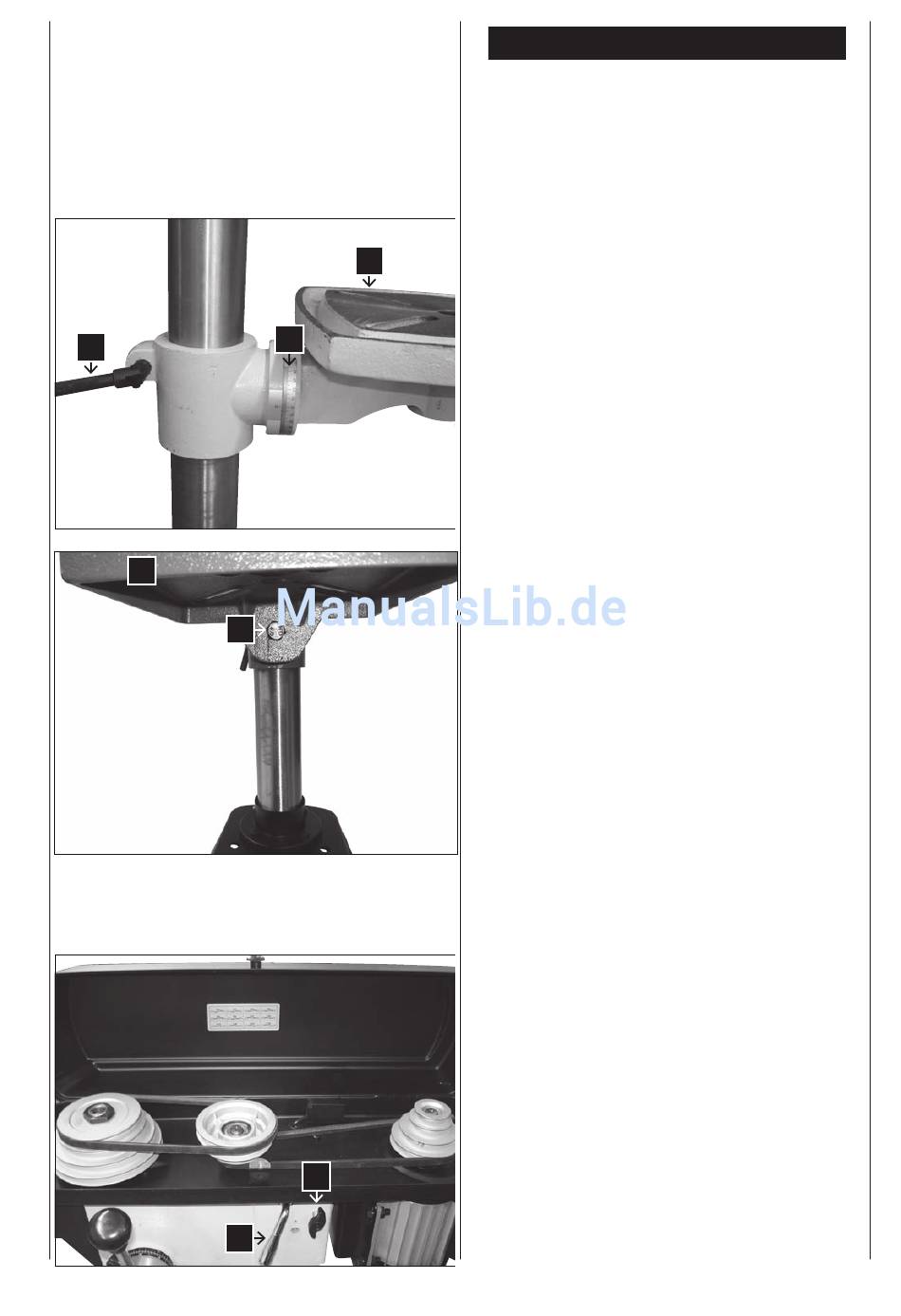

Pivotement de la table, Fig. 9.1, 9.2
Remarque: L'indicateur d'inclinaison (a) ne sert qu'à
l'orientation pour le réglage grossier de l'angle. Pour les
travaux de précision, il convient d'utiliser un rapporteur
approprié.
1 Pour mettre la table (3) dans la position inclinée,
desserrer le verrouillage de la table (b) et régler l'angle
souhaité pour la table. Resserrer le verrouillage de
la table.
Pivotement de la table, Fig. 9.1
Remarque: L'indicateur d'inclinaison ne sert qu'à l'orien-
tation pour le réglage grossier de l'angle. Pour les travaux
de précision, il convient d'utiliser un rapporteur appro-
prié.
1 Pour mettre la table (B) en position inclinée, le boulon
de centrage 90° (C) doit être retiré.
2 Régler la table (3) sur la hauteur souhaitée.
3 Resserrer le verrouillage de la table (A).
Serrage du foret
1 Introduire le foret suffisamment dans le mandrin de
perçage (A) pour que les mâchoires (B) du mandrin
aient prise de manière optimale. (dans le cas de petits
forets veiller à ce que les mâchoires ne touchent pas
les spirales du foret).
2 S'assurer que le foret est placé de manière centrée
dans le mandrin de perçage.
3 Serrer le mandrin suffisamment le mandrin de sorte
que le foret ne puisse pas patiner pendant le travail.
4 Pour serrer le mandrin de perçage tourner la partie
inférieure dans le sens des aiguilles d'une montre,
pour le desserrer dans le sens inverse des aiguilles
d'une montre.
Réglage de la vitesse et de la tension de la courroie trapé-
zoïdale, Fig. 10
1 Votre perceuse à colonne permet le réglage de la
broche sur cinq vitesses différentes:
2 Quand l'appareil est arrêté le couvercle peut être
ouvert.
3 Desserrer la courroie d'entraînement sur le côté droit de
la tête de machine en desserrant l'écrou papillon (d) des
deux côtés. tirer à l'aide de la poignée (e) sur le côté
droit du moteur en direction broche pour desserrer la
courroie trapézoïdale. Resserrer les vis papillon.
4 Poser la courroie trapézoïdale autour des galet (pou-
lies) correspondants. certaines perceuses sont équipé
