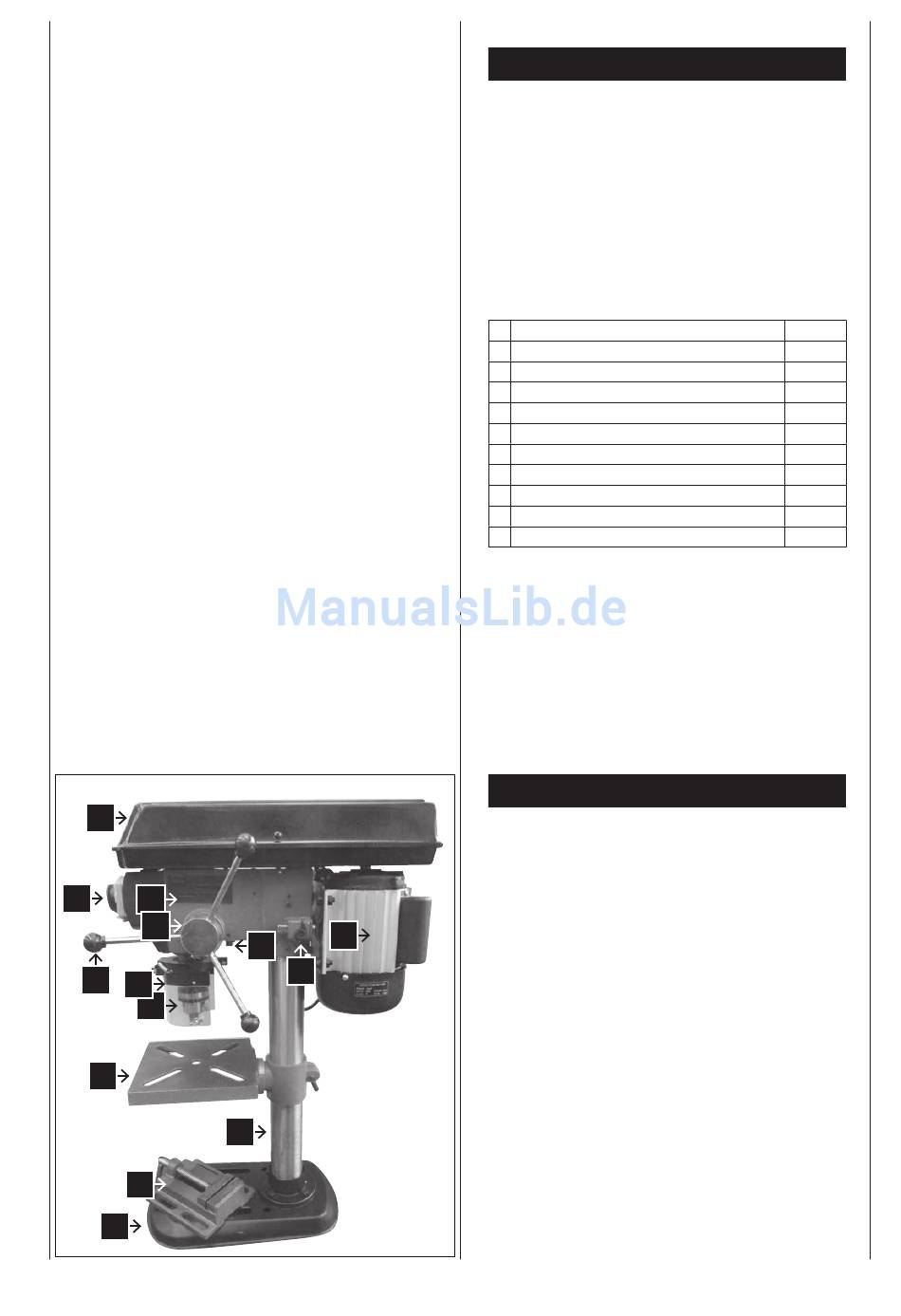

Fig. 1
12
11
4
9
7
8
6
3
14
1
54
10
5
13
2
Déballage et vérification du contenu
Avertissement:
Si une pièce devait manquer, ne pas essayer de faire
fonctionner la machine à percer avant d'avoir monté cor-
rectement la pièce manquante. Ne pas brancher la fiche
dans la prise de courant et ne pas mettre l'appareil en
marche avant.
Déballer toutes les pièces et vérifier si tout est au com-
plet à l'aide du tableau suivant (certaines pièces sont
emballées sous le cache de la courroie trapézoïdale).
Ne pas éliminer l'emballage immédiatement pour le cas
où vous devez renvoyer le produit à votre concessionnaire.
Contenu / description /quantité
1
Plaque de base
2
Colonne
3
Table de perçage
4
Botte avec laser
5
mandrin à serrage à clé
6
Poignées
7
Protection mandrin de perçage
8
étau
9
Vis de fixation
Enlever la couche de protection huileuse de la table de
machine. Pour cela utiliser de la graisse ou un détachant.
Avertissement:
Afin d'éviter incendies et empoisonnements, ne jamais
utiliser de l'essence, du pétrole ou des matières analo-
gues facilement inflammables.
Protéger la table, la colonne et la surface de la machine
contre la rouille en appliquant une couche de cire. Soi-
gneusement nettoyer toutes les pièces à l'aide d'un chif-
fon propre et sec.
équipement
1
Plaque de base
2
Colonne
3
Table de perçage
4
Tête de machine
5
Laser
6
mandrin de serrage à clé
7
Poignées
8
Protection mandrin de perçage
9
Butée de profondeur
10 Moteur
11 Interrupteur marche/arrêt
12 Capot de protection de la courroie
13 Poignée de réglage pour la tension de la courroie
14 Étau
Fig. 1
dp 16 sl
1
1
1
1
1
3
1
1
4
