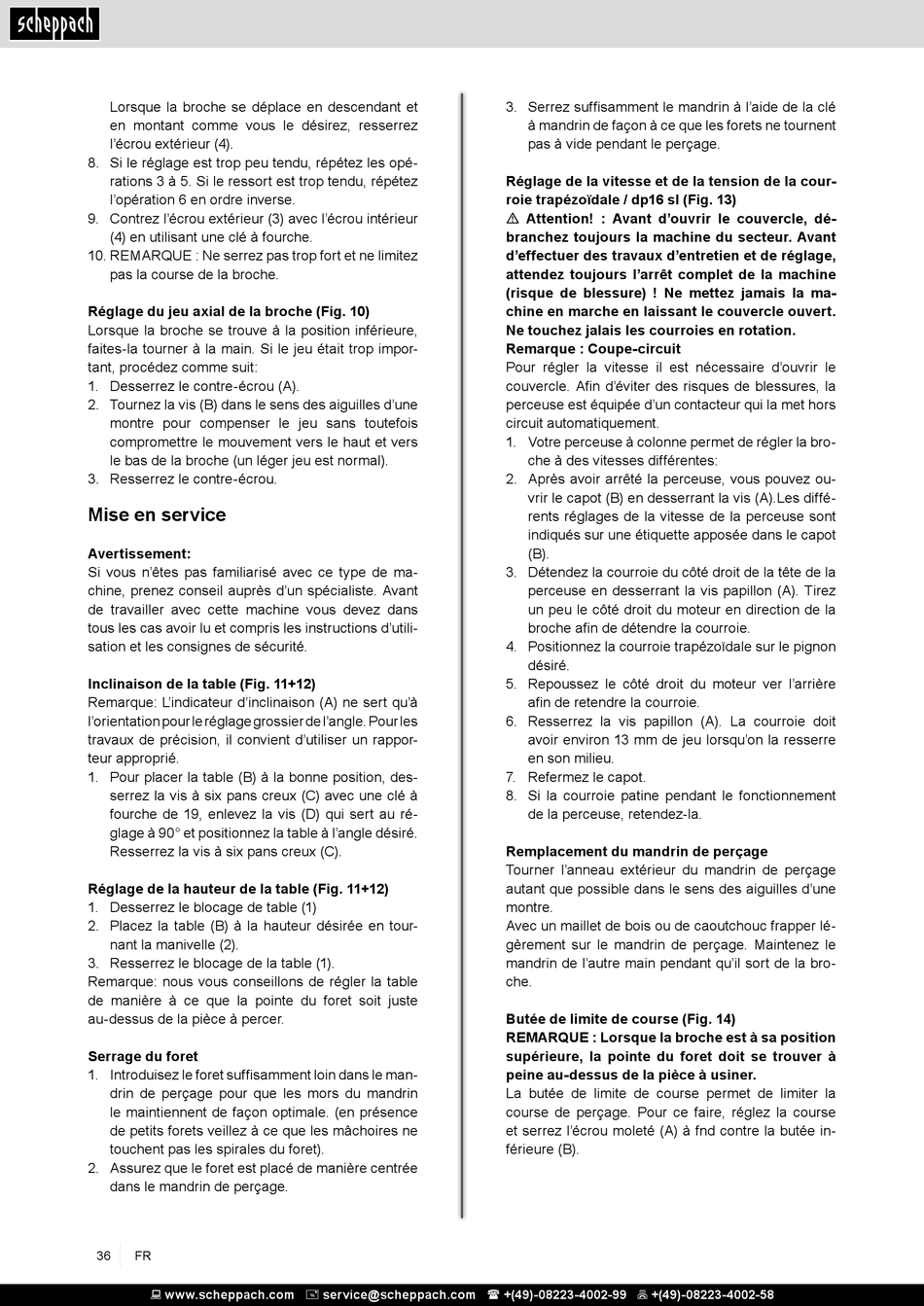

Lorsque la broche se déplace en descendant et
en montant comme vous le désirez, resserrez
l'écrou extérieur (4).
8. Si le réglage est trop peu tendu, répétez les opé-
rations 3 à 5. Si le ressort est trop tendu, répétez
l'opération 6 en ordre inverse.
9. Contrez l'écrou extérieur (3) avec l'écrou intérieur
(4) en utilisant une clé à fourche.
10. REMARQUE : Ne serrez pas trop fort et ne limitez
pas la course de la broche.
Réglage du jeu axial de la broche (Fig. 10)
Lorsque la broche se trouve à la position inférieure,
faites-la tourner à la main. Si le jeu était trop impor-
tant, procédez comme suit:
1. Desserrez le contre-écrou (A).
2. Tournez la vis (B) dans le sens des aiguilles d'une
montre pour compenser le jeu sans toutefois
compromettre le mouvement vers le haut et vers
le bas de la broche (un léger jeu est normal).
3. Resserrez le contre-écrou.

Mise en service

Avertissement:
Si vous n'êtes pas familiarisé avec ce type de ma-
chine, prenez conseil auprès d'un spécialiste. Avant
de travailler avec cette machine vous devez dans
tous les cas avoir lu et compris les instructions d'utili-
sation et les consignes de sécurité.
Inclinaison de la table (Fig. 11+12)
Remarque: L'indicateur d'inclinaison (A) ne sert qu'à
l'orientation pour le réglage grossier de l'angle. Pour les
travaux de précision, il convient d'utiliser un rappor-
teur approprié.
1. Pour placer la table (B) à la bonne position, des-
serrez la vis à six pans creux (C) avec une clé à
fourche de 19, enlevez la vis (D) qui sert au ré-
glage à 90° et positionnez la table à l'angle désiré.
Resserrez la vis à six pans creux (C).
Réglage de la hauteur de la table (Fig. 11+12)
1. Desserrez le blocage de table (1)
2. Placez la table (B) à la hauteur désirée en tour-
nant la manivelle (2).
3. Resserrez le blocage de la table (1).
Remarque: nous vous conseillons de régler la table
de manière à ce que la pointe du foret soit juste
au-dessus de la pièce à percer.
Serrage du foret
1. Introduisez le foret suffisamment loin dans le man-
drin de perçage pour que les mors du mandrin
le maintiennent de façon optimale. (en présence
de petits forets veillez à ce que les mâchoires ne
touchent pas les spirales du foret).
2. Assurez que le foret est placé de manière centrée
dans le mandrin de perçage.
36 FR
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
3. Serrez suffisamment le mandrin à l'aide de la clé
à mandrin de façon à ce que les forets ne tournent
pas à vide pendant le perçage.
Réglage de la vitesse et de la tension de la cour-
roie trapézoïdale / dp16 sl (Fig. 13)
m Attention! : Avant d'ouvrir le couvercle, dé-
branchez toujours la machine du secteur. Avant
d'effectuer des travaux d'entretien et de réglage,
attendez toujours l'arrêt complet de la machine
(risque de blessure) ! Ne mettez jamais la ma-
chine en marche en laissant le couvercle ouvert.
Ne touchez jalais les courroies en rotation.
Remarque : Coupe-circuit
Pour régler la vitesse il est nécessaire d'ouvrir le
couvercle. Afin d'éviter des risques de blessures, la
perceuse est équipée d'un contacteur qui la met hors
circuit automatiquement.
1. Votre perceuse à colonne permet de régler la bro-
che à des vitesses différentes:
2. Après avoir arrêté la perceuse, vous pouvez ou-
vrir le capot (B) en desserrant la vis (A).Les diffé-
rents réglages de la vitesse de la perceuse sont
indiqués sur une étiquette apposée dans le capot
(B).
3. Détendez la courroie du côté droit de la tête de la
perceuse en desserrant la vis papillon (A). Tirez
un peu le côté droit du moteur en direction de la
broche afin de détendre la courroie.
4. Positionnez la courroie trapézoïdale sur le pignon
désiré.
5. Repoussez le côté droit du moteur ver l'arrière
afin de retendre la courroie.
6. Resserrez la vis papillon (A). La courroie doit
avoir environ 13 mm de jeu lorsqu'on la resserre
en son milieu.
7. Refermez le capot.
8. Si la courroie patine pendant le fonctionnement
de la perceuse, retendez-la.
Remplacement du mandrin de perçage
Tourner l'anneau extérieur du mandrin de perçage
autant que possible dans le sens des aiguilles d'une
montre.
Avec un maillet de bois ou de caoutchouc frapper lé-
gèrement sur le mandrin de perçage. Maintenez le
mandrin de l'autre main pendant qu'il sort de la bro-
che.
Butée de limite de course (Fig. 14)
REMARQUE : Lorsque la broche est à sa position
supérieure, la pointe du foret doit se trouver à
peine au-dessus de la pièce à usiner.
La butée de limite de course permet de limiter la
course de perçage. Pour ce faire, réglez la course
et serrez l'écrou moleté (A) à fnd contre la butée in-
férieure (B).
