Inbetriebnahme
Warnung:
Wenn Sie sich nicht mit dieser Art von Maschine ausken-
nen, holen Sie sich Rat von einem Fachmann. Auf jeden
Fall sollten Sie die Gebrauchs- und Sicherheitsinforma-
tionen gelesen und verstanden haben, bevor Sie mit die-
sem Produkt arbeiten.

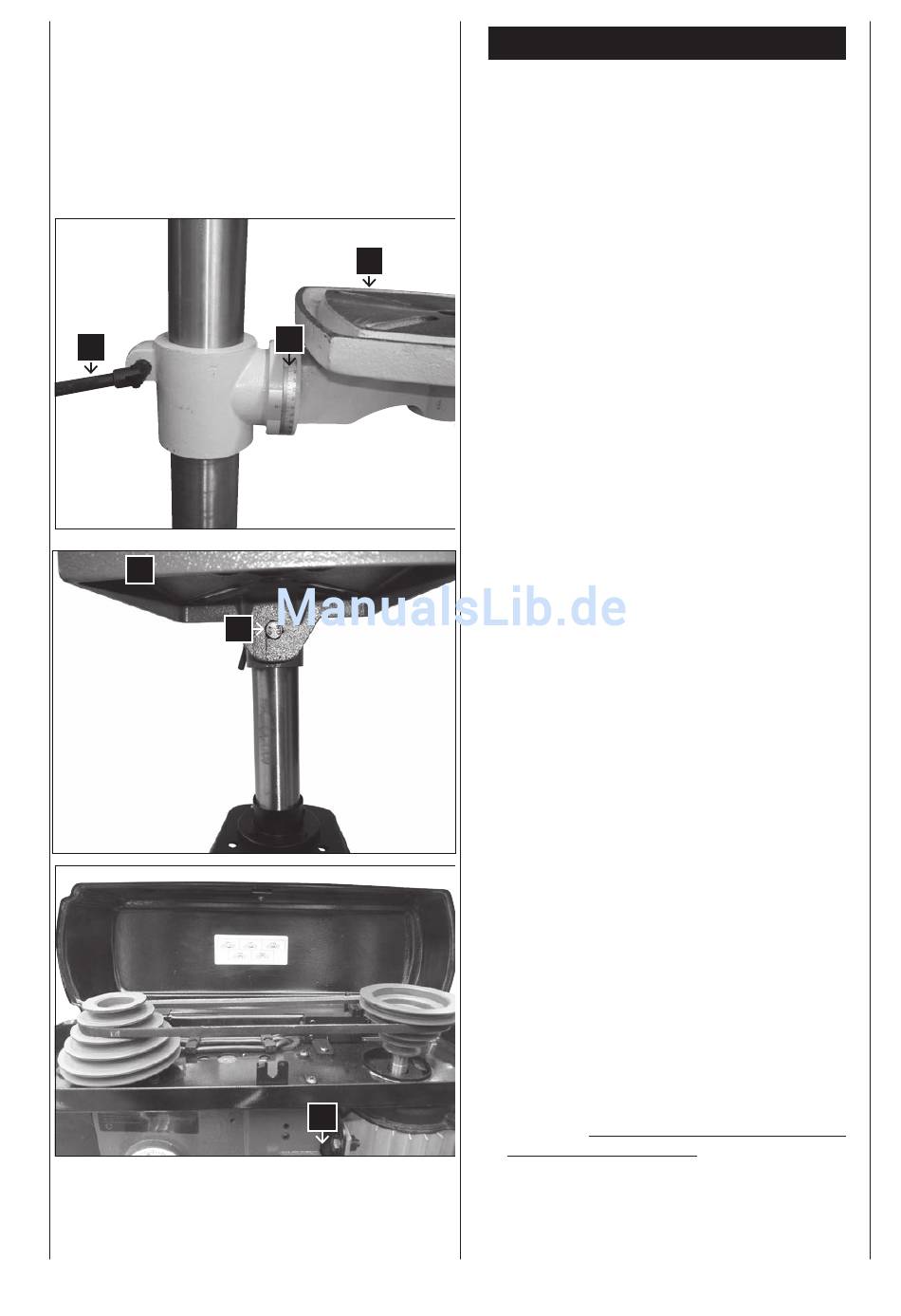

Schwenken des Tisches, Fig. 9.1, 9.2
Hinweis: Die Neigungsanzeige (a) dient nur als Orientie-
rung zur groben Winkeleinstellung. Für Präzisionsarbeiten
sind geeignete Winkelmesser zu verwenden.
1 Um den Tisch (3) in die geneigte Position zu bringen,
lösen Sie die Tischarretierung (b) und stellen Sie den
gewünschten Tischwinkel ein. Ziehen Sie die Tisch-
arretierung wieder fest.
Einstellen der Tischhöhe, Fig. 9.1
1 Lösen Sie die Tischarretierung (A).
2 Stellen Sie den Tisch (3) auf die gewünschte Höhe ein.
3 Ziehen Sie die Tischarretierung (A) wieder fest.
Hinweis: Wir empfehlen die Tischhöhe so einzustellen,
dass die Bohrerspitze kurz über dem Werkstück ist.
Einspannen des Bohrers
1 Stecken Sie den Bohrer so tief in das Bohrfutter ein,
dass die Backen des Futters optimal greifen können.
(Achten Sie bei kleinen Bohrern darauf, dass die Ba-
cken nicht die Spiralen des Bohrers berühren).
2 Vergewissern Sie sich, dass der Bohrer zentriert im
Bohrfutter sitzt.
3 Ziehen Sie das Futter fest genug an, so dass der Boh-
rer beim Arbeiten nicht durchdrehen kann.
4 Drehen Sie den unteren Teil des Bohrfutters zum An-
ziehen im Uhrzeigersinn, und entgegen dem Uhrzei-
gersinn zum Lösen.
Einstellen der Geschwindigkeit und der Keilriemenspannung,
Fig. 10
Achtung! Netzstecker ziehen
1 Sie können verschiedene Spindelgeschwindigkeiten
an Ihrer Ständerbohrmaschine einstellen:
2 Wenn Sie das Gerät ausgeschaltet haben, können Sie
die Abdeckung öffnen. In der Abdeckung der Maschine
sind sämtliche Einstellmöglichkeiten der Spindelge-
schwindigkeit aufgeführt
3 Entspannen Sie den Antriebsriemen auf der rechten
Seite des Maschinenkopfes, indem Sie beidseitig die
Flügelschrauben (d) lösen. Ziehen Sie die rechte Seite
des Motors Richtung Spindel, um den Keilriemen zu
entspannen (bei Type stb 16s entspannen Sie den
Keilriemen mit dem Hebel (e). Ziehen Sie die Flügel-
schrauben wieder an.
4 Legen Sie den Keilriemen um die entsprechenden
Riemenscheiben
5 Lösen Sie die Flügelschrauben und drücken Sie die
rechte Seite des Motors nach hinten, um den Keilrie-
