KOKKUPANEMISE JUHISED
HOIATUS:
Oma turvalisuse tagamiseks ärge kunagi ühendage pisti-
kut vooluvõrku enne kui kogu kokkupanemise sammud on
lõpetatud ja te olete lugenud ning aru saanud kasutusju-
hendist.

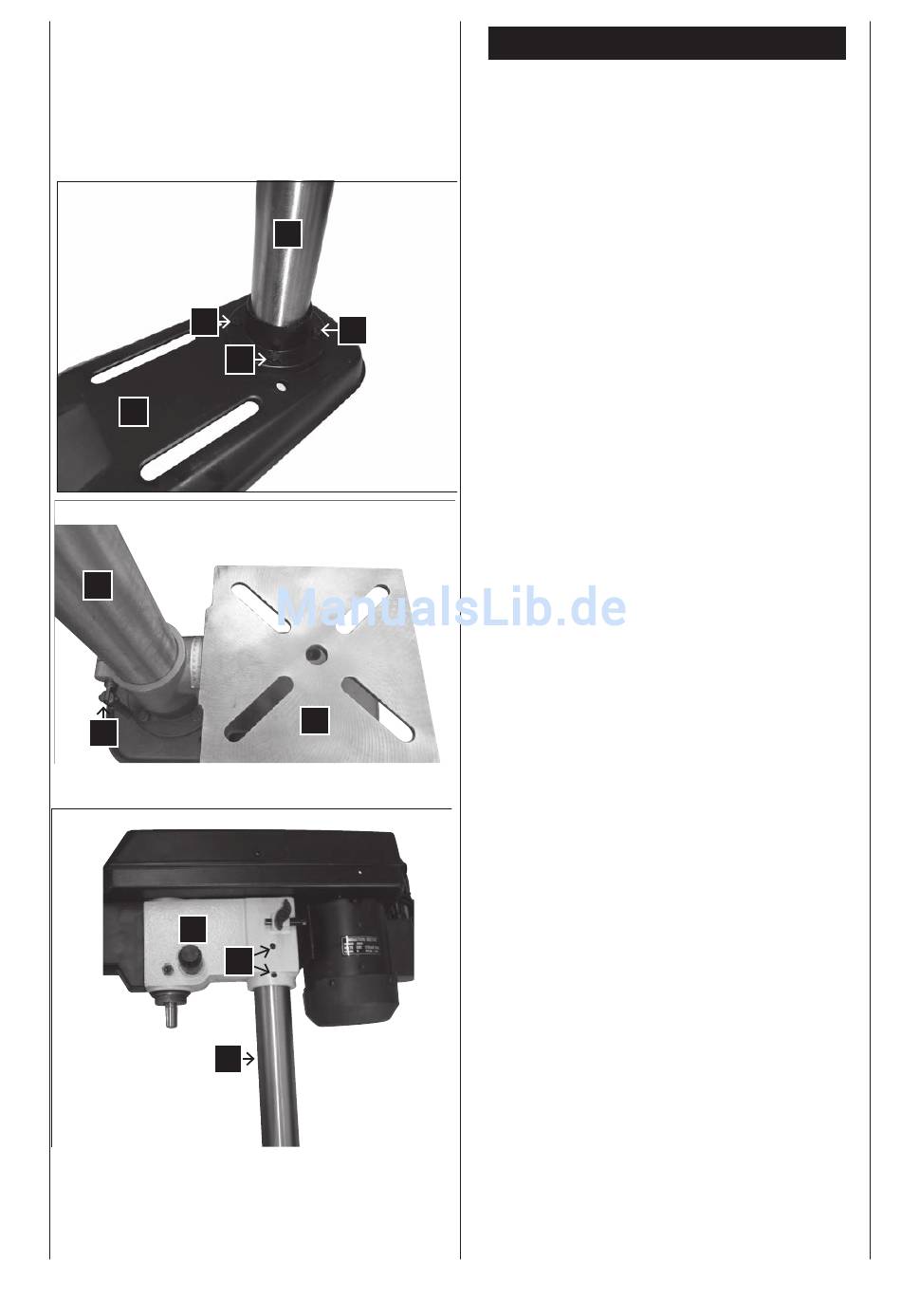

Sammas aluse külge, Joon. 2
1 Asetage alus (A) põrandale või töölauale.
2 Asetage sammas (B) alusele ja reastage augud samba
toel alusel olevate aukudega.
3 Samba ühendamiseks kruvige kolm (või 4) kruvi (a)
põhja plaadi külge ja keerake need mutrivõtmega ti-
hedalt kinni.
Töölaud ja sammas, Joon. 3
1 Libistage puurimise töölaud (3) samba peale (2). Ase-
tage töölaud aluse kohale.
2 Paigaldage töölaua poldid (b) töölaua külge vasakult
pool ja pingutage.
Masina pea ja sammas, Joon. 4
3 Libistage masina pea (4) samba peale (2).
4 Asetage puuri spindel laua ja alusega katte sisse ja
pingutage 2 Alleni kruvi (c).
