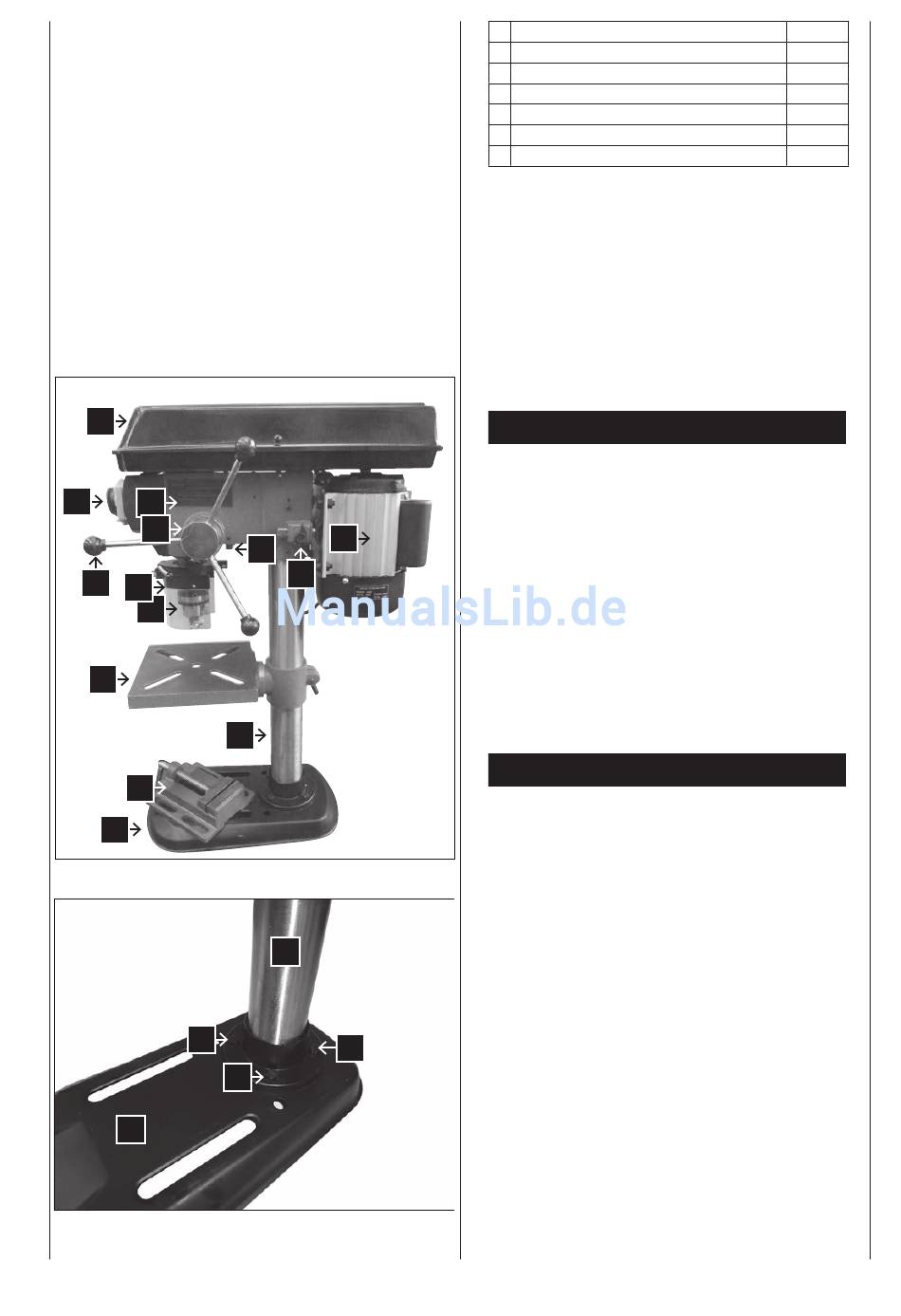

Fig. 1
12
11
4
9
7
8
6
3
14
1
Fig. 2
a
A
20
10
5
13
2
B
a
a
Inhalt/ Beschreibung/ Menge
5
Schnellspannbohrfutter
6
Griffe
7
Bohrfutterschutz
8
Schraubstock
9
Befestigungsschrauben
Entfernen Sie den öligen Schutzbelag auf dem Maschi-
nentisch. Verwenden Sie hierzu herkömmliches Haus-
haltsfett oder Fleckenentferner .
Warnung:
Um Feuer und Vergiftung zu verhindern, verwenden Sie
hierzu niemals Benzin, Petroleum oder ähnlich leicht ent-
flammbare Stoffe.
Schützen Sie den Tisch, die Säule und die Maschinen-
oberfläche durch eine schützende Wachsschicht vor Rost.
Wischen sie alle Teile sorgfältig mit einem sauberen, tro-
ckenen Stofftuch ab.
Ausstattung
1
Grundplatte
2
Säule
3
Bohrtisch
4
Maschinenkopf
5
Laser
6
Schnellspannbohrfutter
7
Griffe
8
Bohrfutterschutz
9
Tiefenanschlag
10 Motor
11 Ein-Aus-Schalter
12 Riemenschutzhaube
13 Feststellgriff für Riemenspannung
14 Schraubstock
Montageanweisung
Warnung:
Zu Ihrer eigenen Sicherheit stecken Sie niemals den Ste-
cker in die Steckdose, bevor Sie nicht alle Schritte der
Montage abgearbeitet haben und Sie die Sicherheits- und
Arbeitsanweisungen gelesen und verstanden haben.
Säule und Maschinenfuß, Fig. 2
1 Stellen Sie die Grundplatte (A) auf den Boden oder
auf die Werkbank.
2 Stellen Sie die Säuleneinheit (B) so auf die Grundplat-
te, dass die Löcher der Säuleneinheit mit den Löchern
der Grundplatte deckungsgleich sind.
3 Schrauben Sie die drei (bzw. 4) Schrauben (a) zur
Befestigung der Säuleneinheit in die Grundplatte und
ziehen Sie diese mit einem Schraubenschlüssel fest.
Fig. 1
dp 16 sl
1
3
1
1
4
