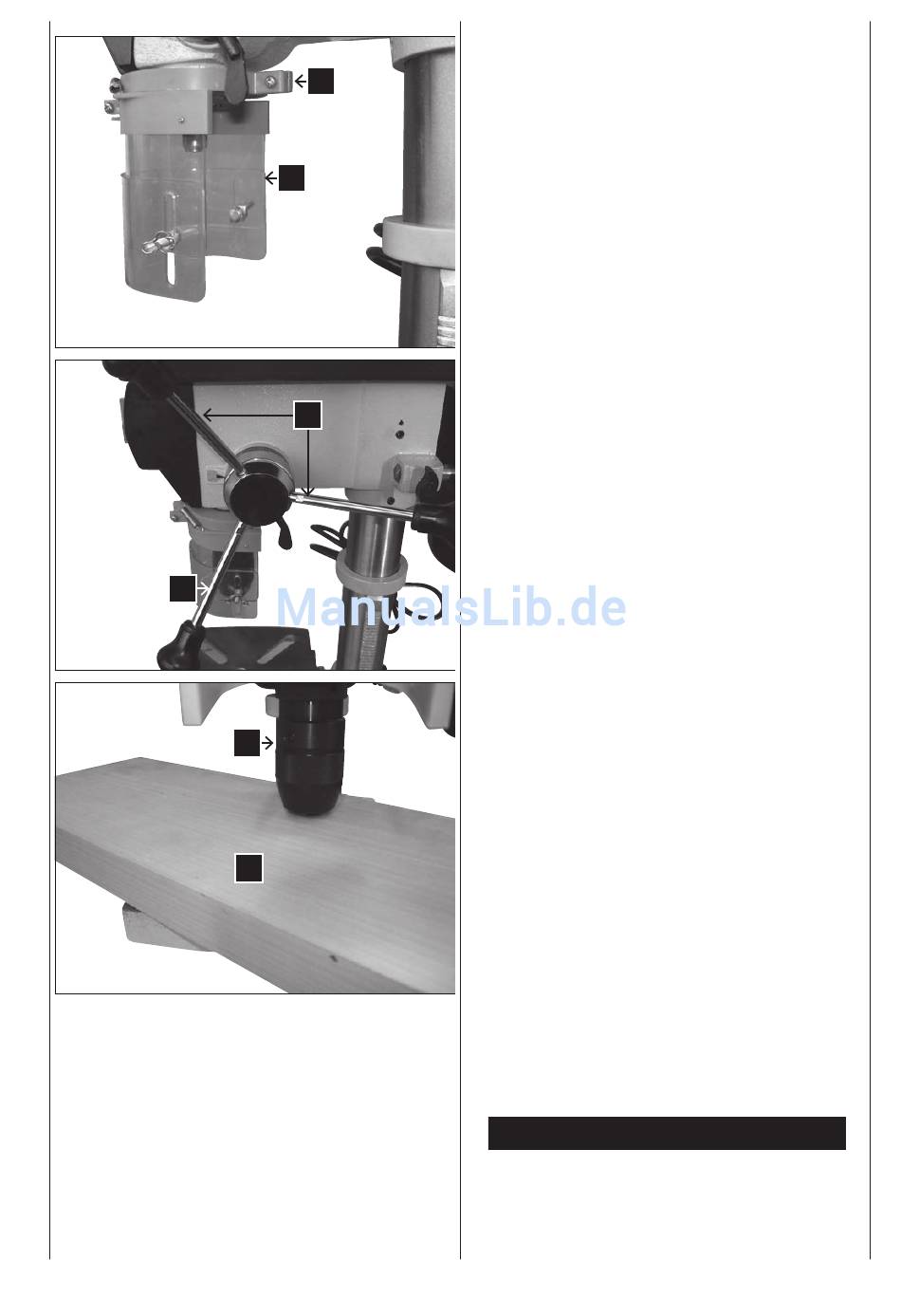

Puuri padruni kaitse koos sügavuse piduriga, Joon. 5
Sobitage padruni kaitse koos sügavuse piduriga (11)
spindli toru peale ja kinnitage piludega kruvid (d).
Hoiatus! Sügavuse pidur tuleb pesasse sisestada läbi
puuri (17). Kruvige peale kaks mutrit (e) ja asetage in-
dikaator (g) sügavuse piduri peale. Indikaator (g) peab
näitama skaala poole.
Sisestamise käepidemed võlli külge, Fig. 6
Kruvige sisestamise käepidemed (A) tihedalt soonilistes-
se aukudesse (B).
Padruni paigaldamine, Joon. 7
1 Puhastage padruni kooniline auk (A) ja spindli koonus
puhta riidetükiga. Tehke kindlaks, et pinnal ei oleks
ühtegi võõrkeha. Pisemgi mustuse kübe ühelgi neil
pindadel võib takistada padruni korralikku paigalda-
mist. See põhjustab puuri loperdamist. Kui padruni
ava on väga must, kasutage puhtal riidetükil puhas-
tusvahendit.
2 Lükake padrun spindli koonust pidi üles nii kaugele
kui see liigub.
3 Pöörake padruni varrukat vastupäeva (pealtvaates) ja
avage padruni lõuad täielikult.
4 Legen Sie ein Stück Holz auf den Maschinentisch
und senken Sie die Spindel bis auf das Holzstück ab.
Drücken Sie fest, damit das Futter genau sitzt.
Puurpingi kinnitamine toetavale pinnale
Teie turvalisuse mõttes on soovitatav kinnitada masin töö-
pingi või millegi sarnase külge.
KOHANDAMINE
HOIATUS:
Kõik vajalikud kohandused teie puuri heaks töö tegemi-
seks on tehtud juba tehases. Ärge muutke neid.
Siiski, tänu normaalsele kulumisele võivad mõned kohan-
dused vajalikud olla.
