Fig. 2/td 16t
14
4
11
13
10
8
9
3
7
1
120
16
12
6
5
2
VYBalENí a KONTROla OBSaHU
VaROVáNí: Jestliže některé části chybí, nepokoušej-
te se o montáž sloupové vrtačky, zakolíkujte síťový
kabel, a otočte přepínačem, až když jste získali chy-
bějící části a ty byly správně nainstalovány.
Oddělte ze všech částí obalový materiál a zkontrolujte
každou položku, na hroutícím se stole „standardní ob-
sah" (Některé části jsou zabaleny uvnitř pod krytem ře-
menice).
Nevyhazujte hned balení pro případ, že budete tento vý-
robek posílat zpět svému prodejci.
Obsah/ Popis/ Množství
Základní deska
1
Sloupek
2
3
Vrtací stůl
Hlava stroje s laserem
4
5
Ozubená tyč
Vodící kroužek ozubené tyče
6
7
Klika
5
Rychloupínací sklíčidlo
Rukojeti
6
7
Krytka sklíčidla
Svěrák
8
Upevňovací šrouby
9
Odstraňte naolejované ochranné obložení na stole stro-
je. K tomu vždy použijte dodaný tuk pro domácnosti nebo
odstraňovač skvrn.
Varování:
Abyste zamezili požáru a otravě, nikdy k odstraňování
nepoužívejte benzín, petrolej nebo jiné lehce hořlavé
materiály.
Chraňte stůl, sloupy a plochy stroje ochrannou vrstvou
vosku před korozí. Pečlivě otírejte všechny díly čistým,
suchým hadříkem.

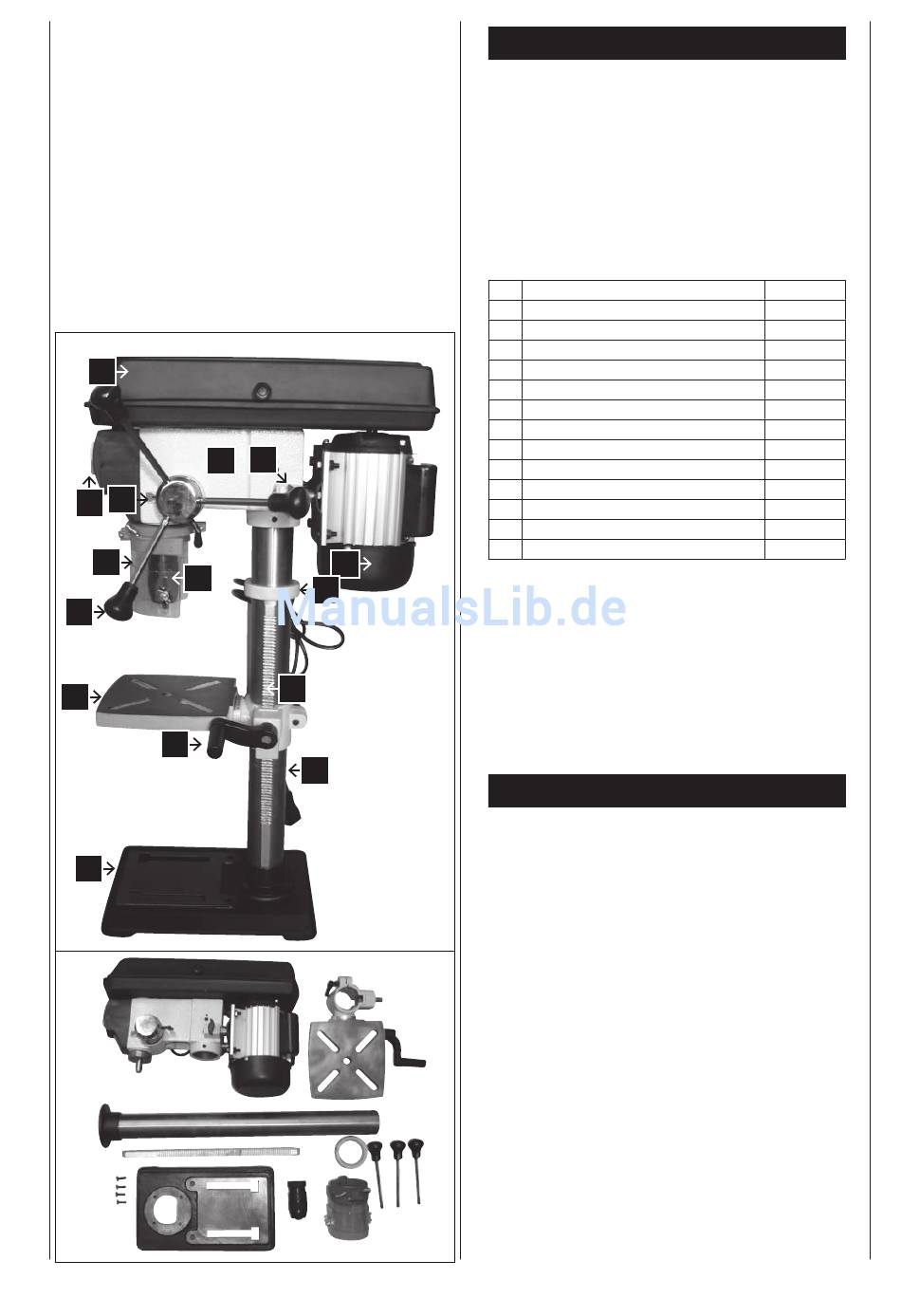

Vybavení
1
Základní deska
Sloupek
2
Vrtací stůl
3
Hlava stroje
4
5
laser
Rychloupínací sklíčidlo
6
7
Rukojeti
Krytka sklíčidla
8
Hloubkový doraz
9
10 Motor
11 Páčka zapnutí-vypnutí
12 Kryt řemene
13 Utahovací packy pro napětí řemene
14 Svěrák
Obr. 1
dp 16 sl
1
1
1
1
-
-
-
1
3
1
1
4
