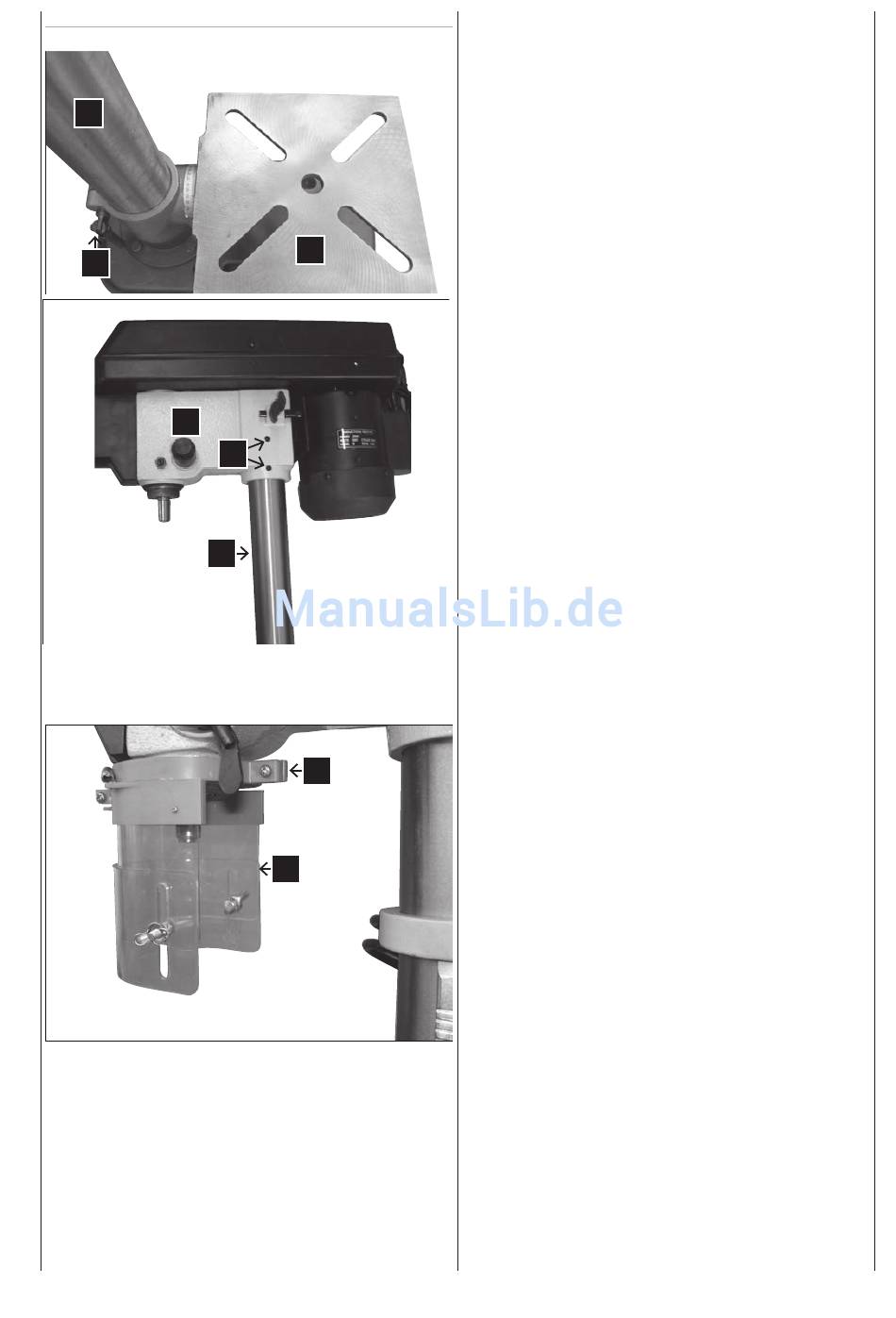

Tisch und Säule, Fig. 3
1 Schieben Sie den Bohrtisch (3) auf die Säule (2). Po-
sitionieren Sie den Tisch direkt über der Grundplatte.
2 Installieren Sie die Tischverschraubung (b) von der lin-
ken Seite in die Tischeinheit und ziehen Sie diese an.
Maschinenkopf und Säule, Fig. 4
1 Setzen Sie den Maschinenkopf (4) auf die Säule (2).
2 Bringen Sie die Spindel der Bohrmaschine mit dem
Tisch und der Grundplatte in Deckung und ziehen Sie
die 2 Inbusschrauben (c) fest an.
Bohrfutterschutz Fig. 5
Setzen Sie den Bohrfutterschutz (10) auf das Spindelrohr
auf und ziehen Sie die Schlitzschraube (d) an.
