INFICON
Messposition und
Geschwindigkeit
Messablauf
Messen bei instabilen
Untergrundbedingun-
gen
6.4.6.1 Informationen zur Messung aufrufen
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
Halten Sie die Schnüffelspitze so nah wie möglich an die mögliche Leckstelle. Die
Spitze kann den Prüfling auch berühren. Wenn eine Schweißnaht oder dergleichen
getestet werden muss, sollte die Spitze mit einer Geschwindigkeit von weniger als 10
cm/s an der Strecke entlang geführt werden. Beachten Sie auch die Mindest-
Messzeiten bei der Suche nach Helium, siehe "Besonderheiten einzelner Gase
[} 63]".
1
Halten Sie die Schnüffelspitze entfernt von möglichen Gasquellen und drücken
Sie die linke Taste am Schnüffler-Handgrff (ZERO).
2
Schnüffeln Sie den Prüfkörper ab.
Liegt ein Leck vor, wird dies in den Anzeigen, mit blinkenden LEDs im Schnüffler-
Handgriff und - je nach Ihren Einstellungen - auch akustisch gemeldet.
Wegen der hohen Messempfindlichkeit des Gerätes und weil Störgase das
Messergebnis verfälschen können, sollten Sie, wenn ein Leck gemeldet wird, die
Messung wiederholen. Denken Sie daran, vorher erneut den Untergrund zu
unterdrücken (linke Taste am Schnüffler-Handgriff drücken).
Bei sehr instabilen Untergrundbedingungen kann es vorteilhaft sein, einen Alarm erst
dann auszugeben, wenn der Triggerwert über einen bestimmten Zeitraum
überschritten wird, siehe "Diverses (Miscellaneous) [} 33] ".
Drücken Sie die, siehe i-Taste, um Informationen zur aktuellen Messung zu erhalten:
• Software-Version
• Betriebsstunden
• Seriennummer
• Datum und Uhrzeit
• Alarm-Profil
• Ausgewählte Gase mit Massenposition und Triggerwert. Gase die zwar eingestellt,
nach denen aktuell aber nicht gesucht wird, sind gekennzeichnet.

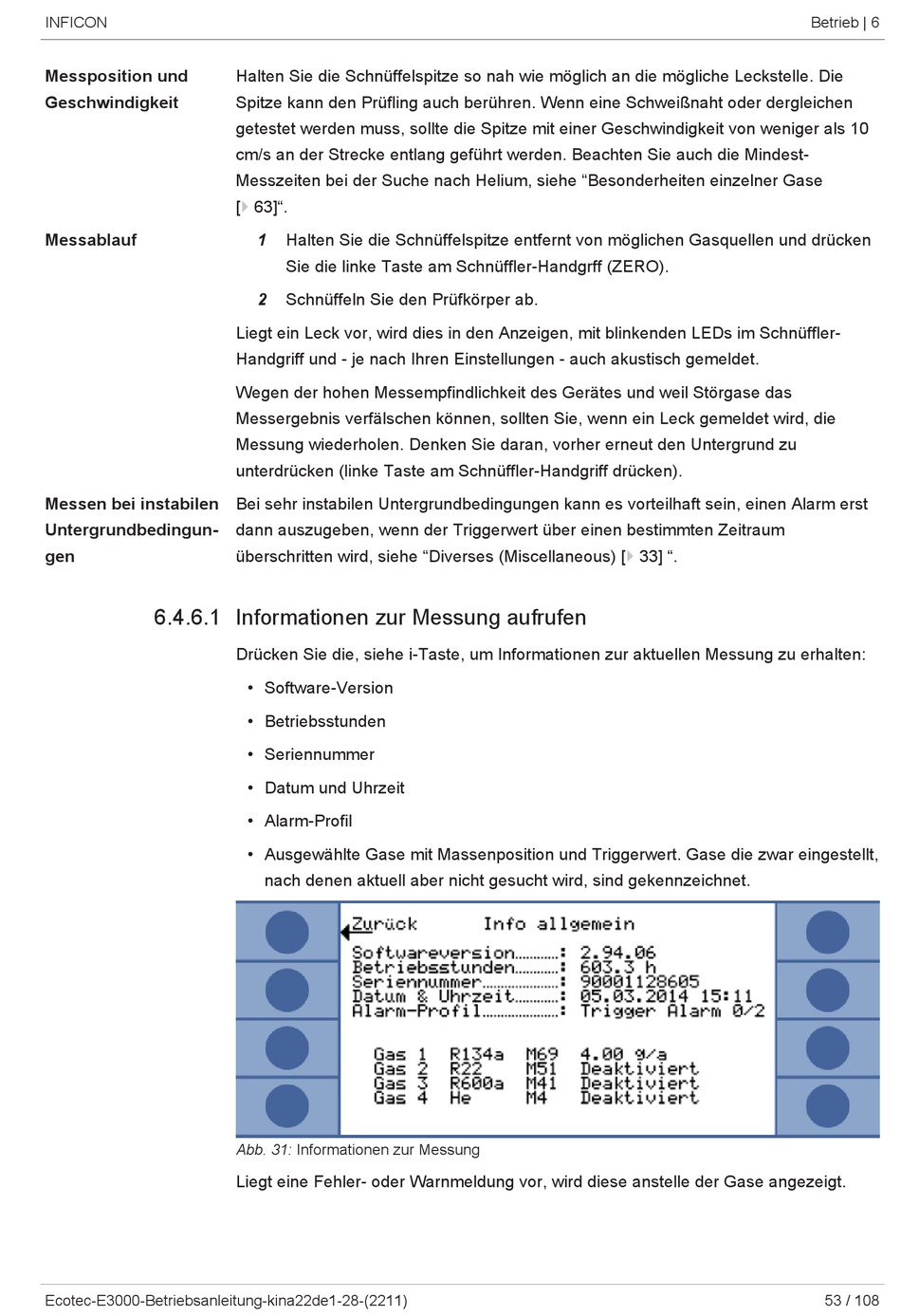

Abb. 31: Informationen zur Messung
Liegt eine Fehler- oder Warnmeldung vor, wird diese anstelle der Gase angezeigt.
Betrieb | 6
53 / 108
