INFICON
4.3 Schnüffelleitung
Schnüffelspitze
Schnüffel-Handgriff:
Anzeige und
Funktionen
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
Für den Betrieb des Gerätes benötigen Sie eine Schnüffelleitung.
Schnüffelleitungen gibt es in vier Längen: 3 m, 5 m, 10 m und 15 m. Die
Schnüffelleitung besteht aus einem Schlauch (Multifunktionskabel), einem Griff mit
Bedienelementen (Schnüffel-Handgriff ) und einer Schnüffelspitze.
Für Roboteranwendungen gibt es eine spezielle Schnüffelleitung, siehe "Zubehör
[} 89]".
Es gibt starre und flexible Schnüffelspitzen in unterschiedlichen Längen.
Die Anzeige im Schnüffel-Handgriff zeigt aktuelle Informationen zum Messvorgang.
Mit den beiden Tasten können Sie häufig während einer Messung benötigte
Funktionen bedienen.
In den Griff eingelassene LEDs leuchten die Prüfstelle aus.
1
5

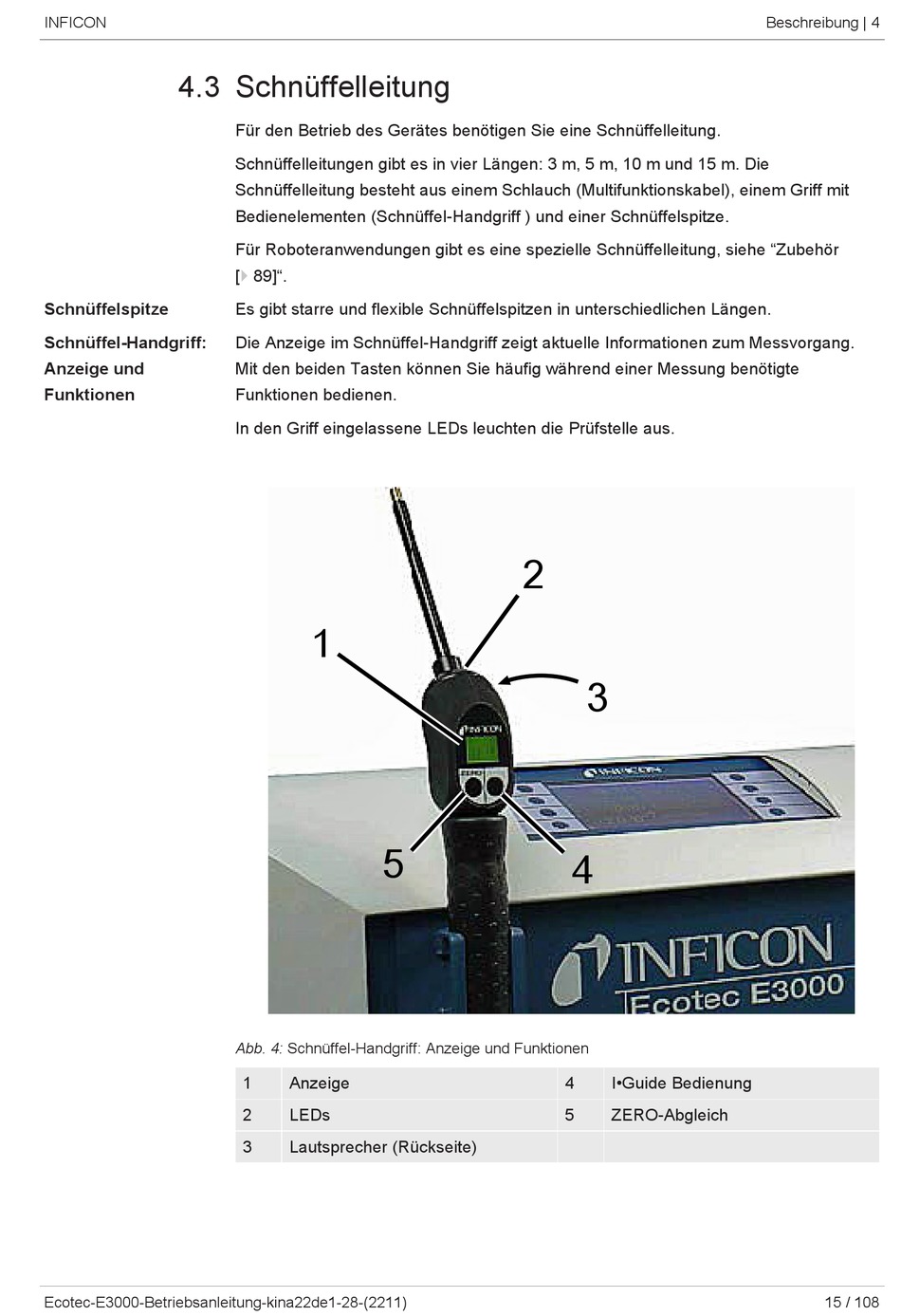

Abb. 4: Schnüffel-Handgriff: Anzeige und Funktionen
1
Anzeige
2
LEDs
3
Lautsprecher (Rückseite)
2
3
4
4
I•Guide Bedienung
5
ZERO-Abgleich
Beschreibung | 4
15 / 108
