INFICON
5.3 ECO-Check-Kalibrierleck anschließen
5.4 Externe Anzeigeeinheit an Ecotec E3000RC
5.5 IC1000/BM1000 anschließen
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
2
Drücken Sie die Halterung gegen die Frontplatte des Geräts.
ð Der Halter wird durch einen Magnet an seiner Rückseite an die Frontplatte
des Gerätes gezogen.
3
Fixieren Sie die Schnüffelleitung bei Nichtgebrauch in der Halterung so, dass
Sie vom Bediener weg zeigt.
Für den Ecotec E3000 ist ein Einbau-Kalibrierleck (ECO-Check) und verschiedene
externe Kalibrierlecks als Zubehör erhältlich, siehe "Zubehör [} 89]". Wie Sie das
ECO-Check anschließen, entnehmen Sie der ECO-Check-Installations-Anleitung.
anschließen
Verbinden Sie die externe Anzeigeeinheit und das Ecotec E3000RC mit dem
zugehörigen Anschlusskabel. Sichern Sie den Stecker an der Buchse durch Anziehen
der Schrauben.

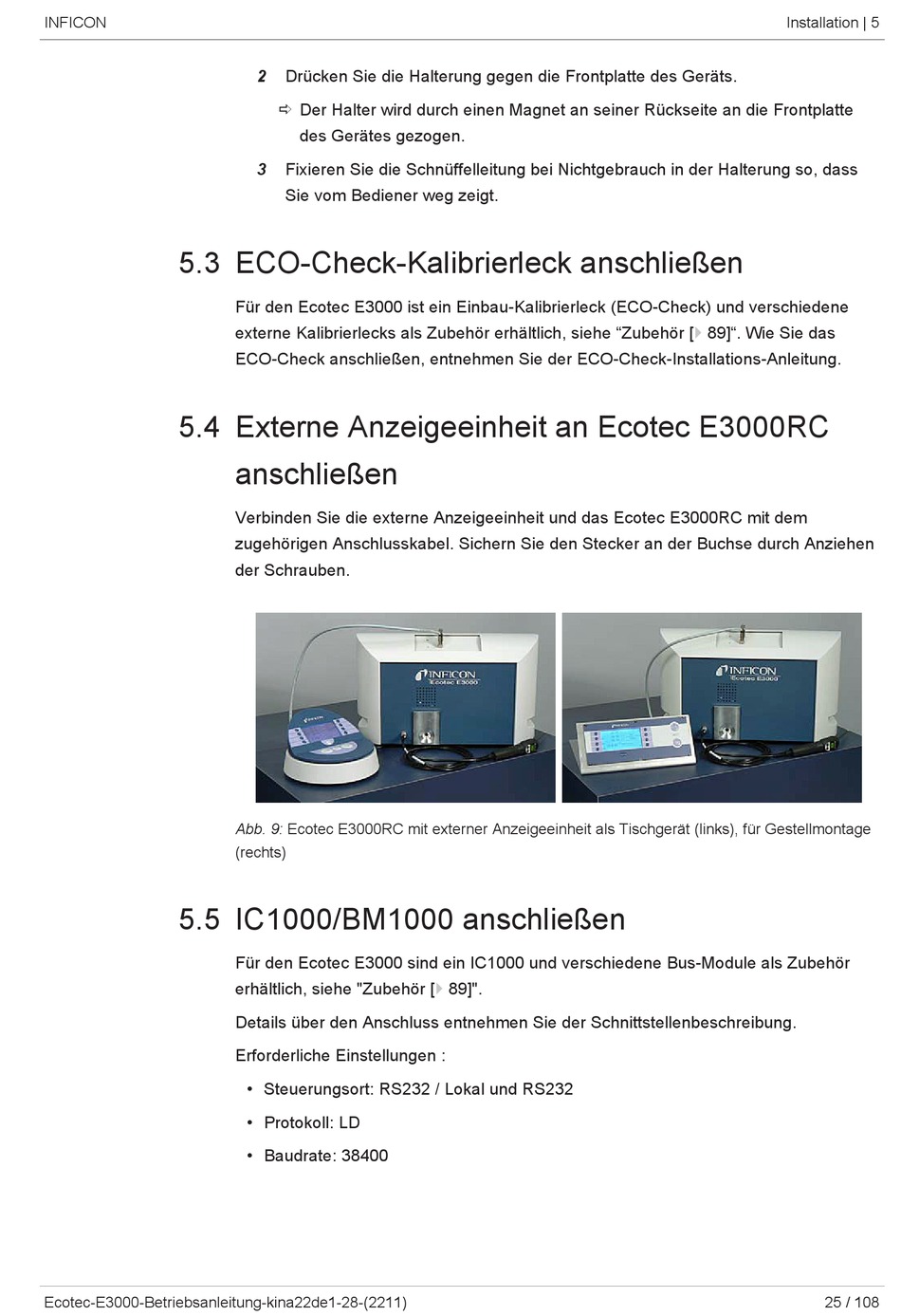

Abb. 9: Ecotec E3000RC mit externer Anzeigeeinheit als Tischgerät (links), für Gestellmontage
(rechts)
Für den Ecotec E3000 sind ein IC1000 und verschiedene Bus-Module als Zubehör
erhältlich, siehe "Zubehör [} 89]".
Details über den Anschluss entnehmen Sie der Schnittstellenbeschreibung.
Erforderliche Einstellungen :
• Steuerungsort: RS232 / Lokal und RS232
• Protokoll: LD
• Baudrate: 38400
Installation | 5
25 / 108
