6 | Betrieb

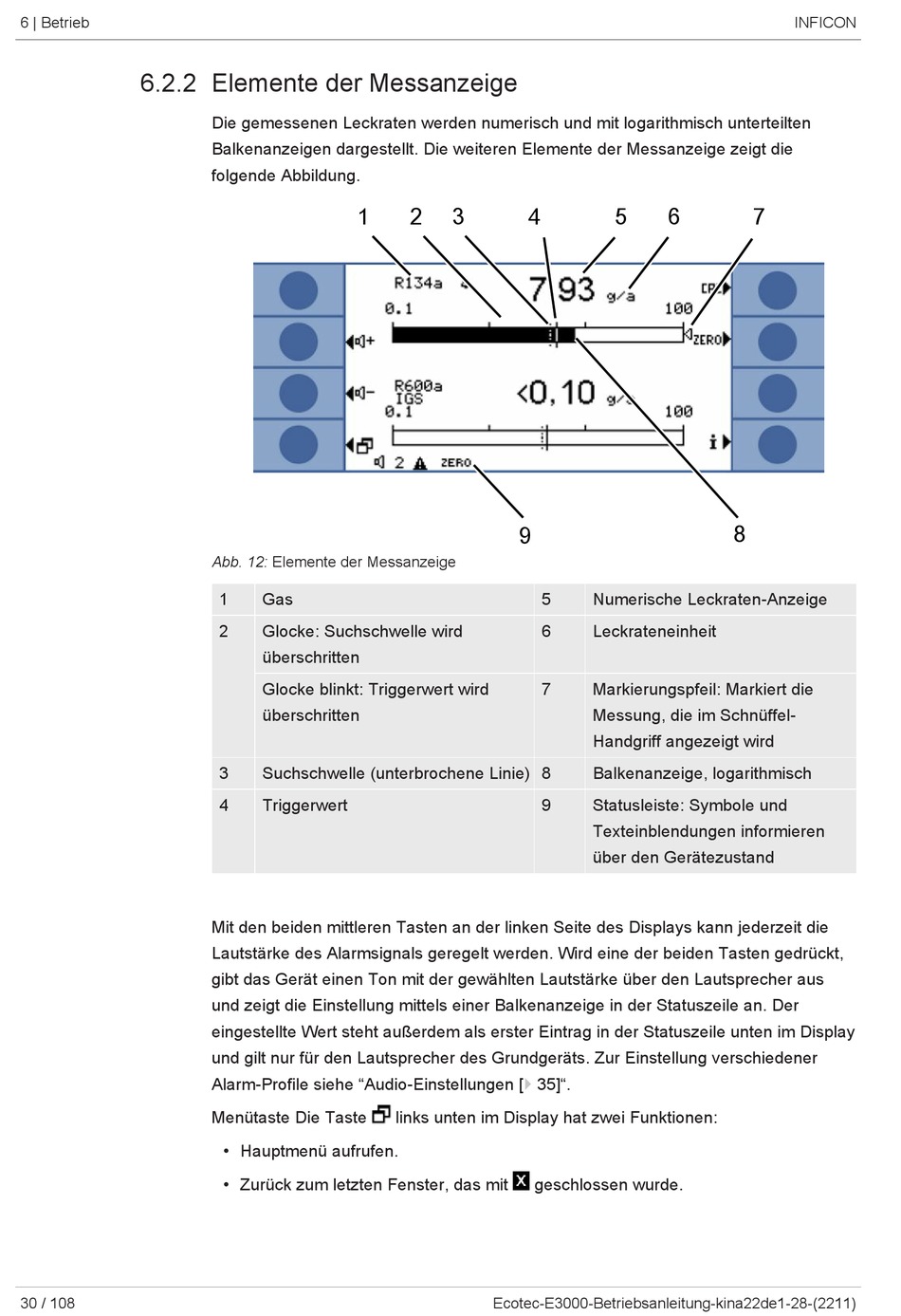

6.2.2 Elemente der Messanzeige
30 / 108
Die gemessenen Leckraten werden numerisch und mit logarithmisch unterteilten
Balkenanzeigen dargestellt. Die weiteren Elemente der Messanzeige zeigt die
folgende Abbildung.
1
Abb. 12: Elemente der Messanzeige
1
Gas
2
Glocke: Suchschwelle wird
überschritten
Glocke blinkt: Triggerwert wird
überschritten
3
Suchschwelle (unterbrochene Linie) 8
4
Triggerwert
Mit den beiden mittleren Tasten an der linken Seite des Displays kann jederzeit die
Lautstärke des Alarmsignals geregelt werden. Wird eine der beiden Tasten gedrückt,
gibt das Gerät einen Ton mit der gewählten Lautstärke über den Lautsprecher aus
und zeigt die Einstellung mittels einer Balkenanzeige in der Statuszeile an. Der
eingestellte Wert steht außerdem als erster Eintrag in der Statuszeile unten im Display
und gilt nur für den Lautsprecher des Grundgeräts. Zur Einstellung verschiedener
Alarm-Profile siehe "Audio-Einstellungen [} 35]".
Menütaste Die Taste
• Hauptmenü aufrufen.
• Zurück zum letzten Fenster, das mit
2
3
4
9
5
6
7
9
links unten im Display hat zwei Funktionen:
geschlossen wurde.
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
5
6
7
8
Numerische Leckraten-Anzeige
Leckrateneinheit
Markierungspfeil: Markiert die
Messung, die im Schnüffel-
Handgriff angezeigt wird
Balkenanzeige, logarithmisch
Statusleiste: Symbole und
Texteinblendungen informieren
über den Gerätezustand
