INFICON
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)

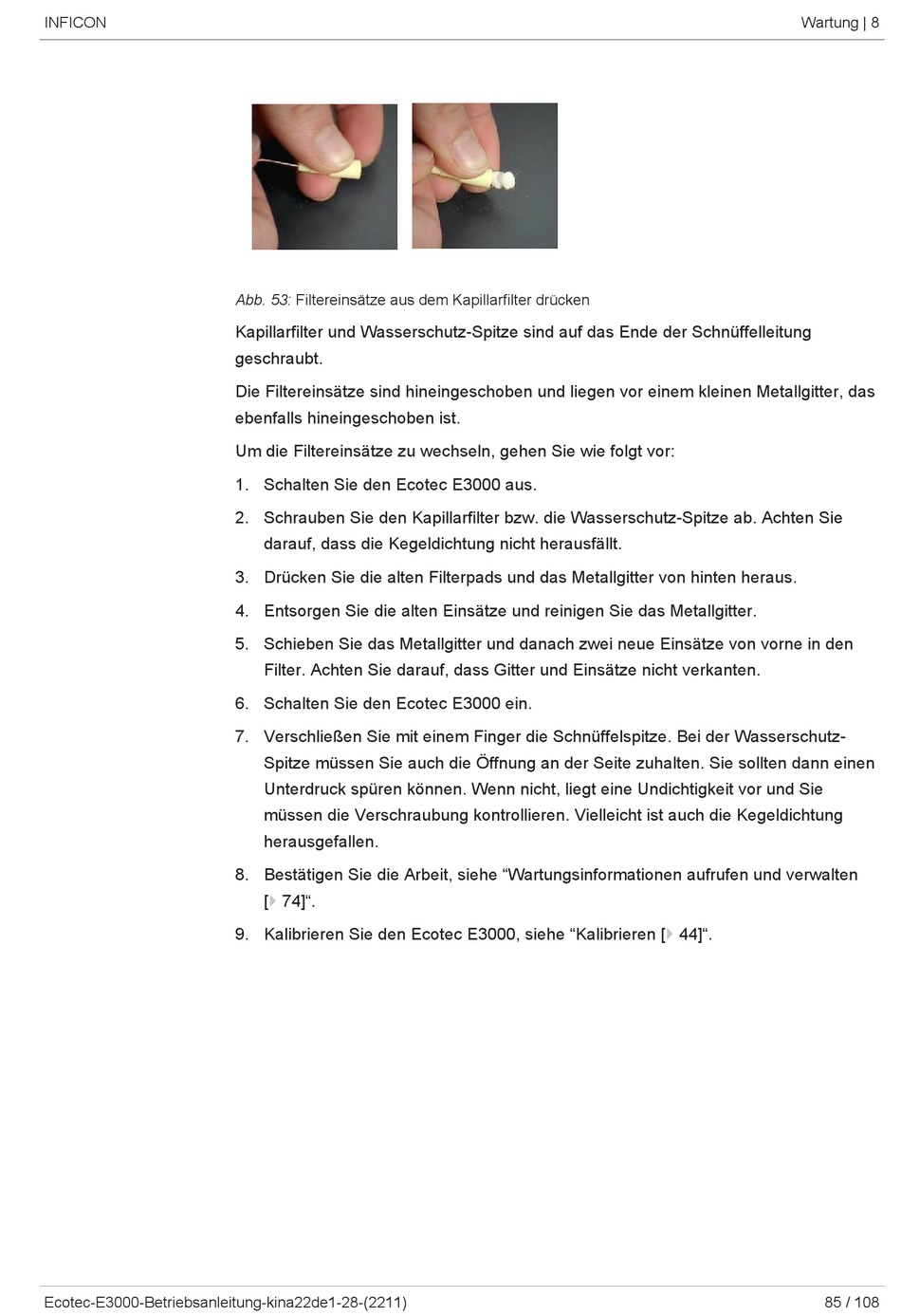

Abb. 53: Filtereinsätze aus dem Kapillarfilter drücken
Kapillarfilter und Wasserschutz-Spitze sind auf das Ende der Schnüffelleitung
geschraubt.
Die Filtereinsätze sind hineingeschoben und liegen vor einem kleinen Metallgitter, das
ebenfalls hineingeschoben ist.
Um die Filtereinsätze zu wechseln, gehen Sie wie folgt vor:
1. Schalten Sie den Ecotec E3000 aus.
2. Schrauben Sie den Kapillarfilter bzw. die Wasserschutz-Spitze ab. Achten Sie
darauf, dass die Kegeldichtung nicht herausfällt.
3. Drücken Sie die alten Filterpads und das Metallgitter von hinten heraus.
4. Entsorgen Sie die alten Einsätze und reinigen Sie das Metallgitter.
5. Schieben Sie das Metallgitter und danach zwei neue Einsätze von vorne in den
Filter. Achten Sie darauf, dass Gitter und Einsätze nicht verkanten.
6. Schalten Sie den Ecotec E3000 ein.
7. Verschließen Sie mit einem Finger die Schnüffelspitze. Bei der Wasserschutz-
Spitze müssen Sie auch die Öffnung an der Seite zuhalten. Sie sollten dann einen
Unterdruck spüren können. Wenn nicht, liegt eine Undichtigkeit vor und Sie
müssen die Verschraubung kontrollieren. Vielleicht ist auch die Kegeldichtung
herausgefallen.
8. Bestätigen Sie die Arbeit, siehe "Wartungsinformationen aufrufen und verwalten
[} 74]".
9. Kalibrieren Sie den Ecotec E3000, siehe "Kalibrieren [} 44]".
Wartung | 8
85 / 108
