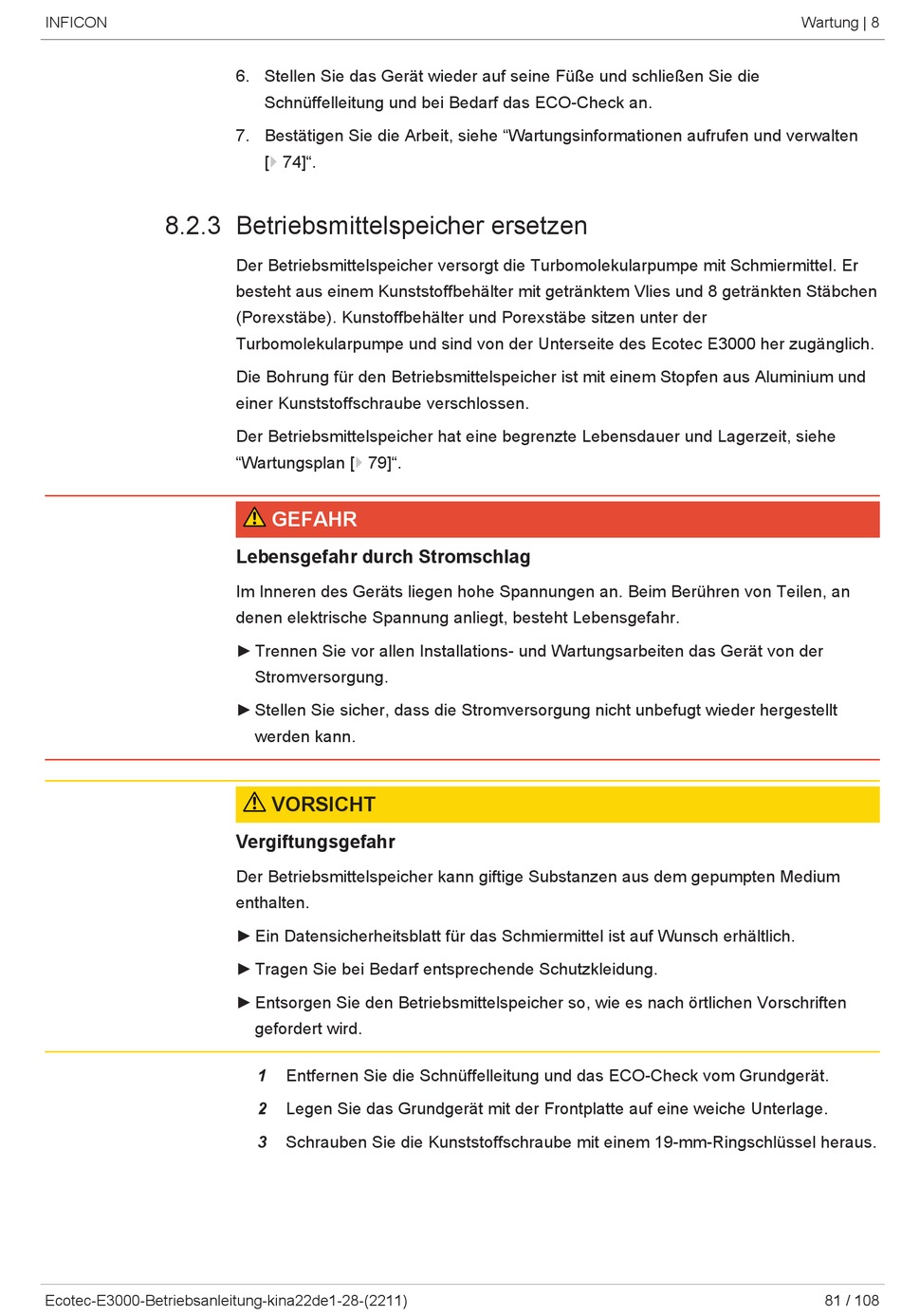

8.2.3 Betriebsmittelspeicher ersetzen
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
6. Stellen Sie das Gerät wieder auf seine Füße und schließen Sie die
Schnüffelleitung und bei Bedarf das ECO-Check an.
7. Bestätigen Sie die Arbeit, siehe "Wartungsinformationen aufrufen und verwalten
[} 74]".
Der Betriebsmittelspeicher versorgt die Turbomolekularpumpe mit Schmiermittel. Er
besteht aus einem Kunststoffbehälter mit getränktem Vlies und 8 getränkten Stäbchen
(Porexstäbe). Kunstoffbehälter und Porexstäbe sitzen unter der
Turbomolekularpumpe und sind von der Unterseite des Ecotec E3000 her zugänglich.
Die Bohrung für den Betriebsmittelspeicher ist mit einem Stopfen aus Aluminium und
einer Kunststoffschraube verschlossen.
Der Betriebsmittelspeicher hat eine begrenzte Lebensdauer und Lagerzeit, siehe
"Wartungsplan [} 79]".
GEFAHR
Lebensgefahr durch Stromschlag
Im Inneren des Geräts liegen hohe Spannungen an. Beim Berühren von Teilen, an
denen elektrische Spannung anliegt, besteht Lebensgefahr.
► Trennen Sie vor allen Installations- und Wartungsarbeiten das Gerät von der
Stromversorgung.
► Stellen Sie sicher, dass die Stromversorgung nicht unbefugt wieder hergestellt
werden kann.
VORSICHT
Vergiftungsgefahr
Der Betriebsmittelspeicher kann giftige Substanzen aus dem gepumpten Medium
enthalten.
► Ein Datensicherheitsblatt für das Schmiermittel ist auf Wunsch erhältlich.
► Tragen Sie bei Bedarf entsprechende Schutzkleidung.
► Entsorgen Sie den Betriebsmittelspeicher so, wie es nach örtlichen Vorschriften
gefordert wird.
1
Entfernen Sie die Schnüffelleitung und das ECO-Check vom Grundgerät.
2
Legen Sie das Grundgerät mit der Frontplatte auf eine weiche Unterlage.
3
Schrauben Sie die Kunststoffschraube mit einem 19-mm-Ringschlüssel heraus.
Wartung | 8
81 / 108
