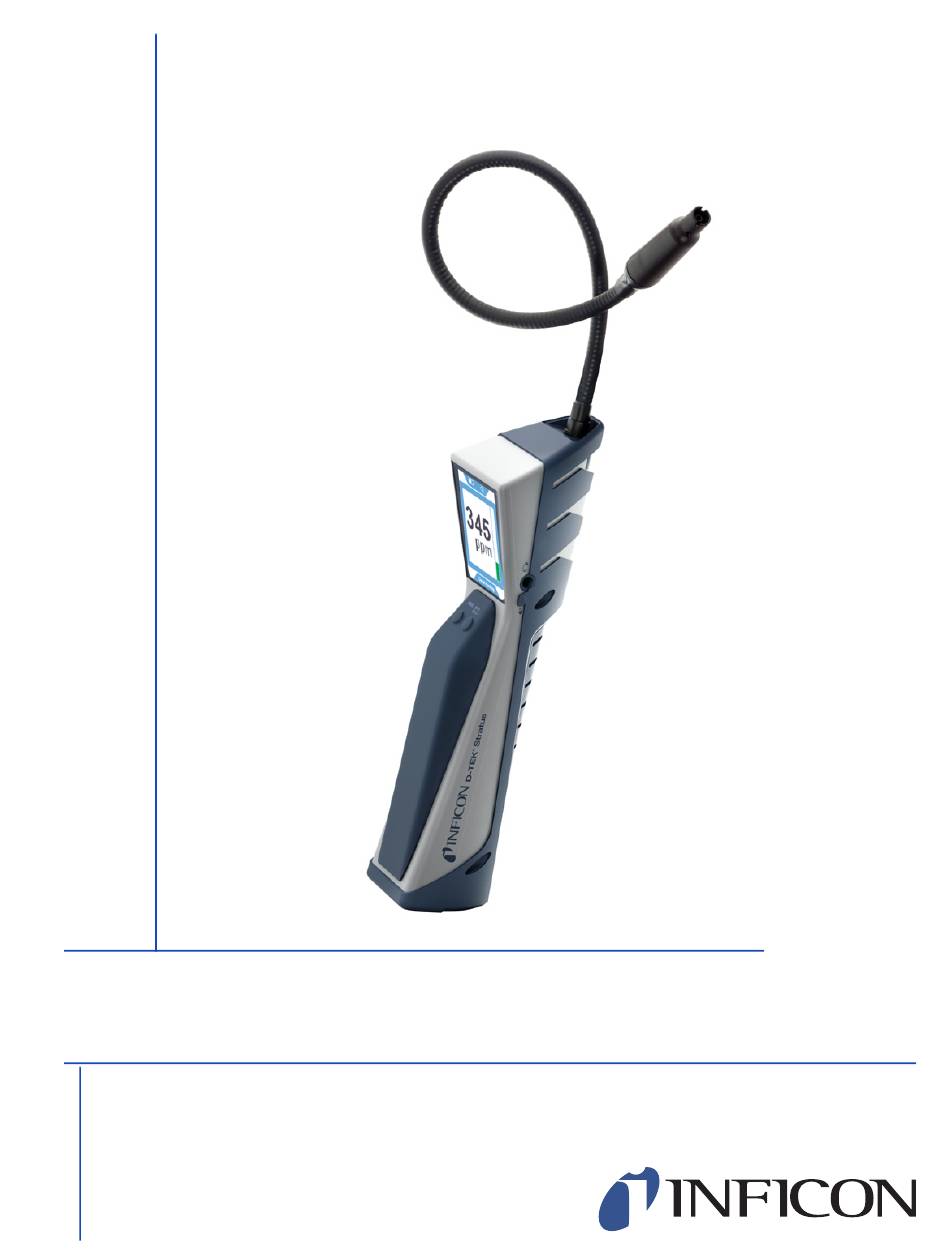

INFICON D-TEK Stratus Kurzanleitung
Verwandte Anleitungen für INFICON D-TEK Stratus
Inhaltszusammenfassung für INFICON D-TEK Stratus
- Seite 15 Sondenspitze/Filter Betriebsschalter (nicht sichtbar) Kopfhörer-anschluss MODE-Taste Lautstärke- SENS/ZERO- knopf Taste Micro-USB- Eingang (nicht sicht- Auswurftaste bar) (nicht sichtbar) Akkuabdeckung...
- Seite 16 Batterie fast leer und muss aufgeladen werden. Das D-TEK Stratus kann während des Aufladens verwendet werden. b. Das D-TEK Stratus beginnt einen 45 bis 90 Sekunden langen Aufwärmvorgang. Wenn der Aufwärmvorgang abgeschlossen ist, ist das D-TEK Stratus einsatzbereit. c. Zum Wechseln der Betriebsart die MODE Taste drücken. Die verfügbaren Modi sind Cloud Hunting (Leckageortung),...
-
Seite 17: Manueller Nullpunktabgleich
Im Modus Cloud Hunting gibt es keine Empfindlichkeitseinstellung. 3. Verwendung des Pinpoint-Modus a. Bringen Sie die Spitze des D-TEK Stratus möglichst nahe an die vermutete Leckstelle. Luftstrom nicht blockieren. b. Bewegen Sie die Sonde langsam (etwa 2,5 bis 5 cm pro Sekunde) an den einzelnen potenziellen Leckstellen vorbei. -
Seite 18: Austausch Des Lithium-Ionen-Akkus
des Geräts auf die Hintergrundkonzentration des Kältemittels durch Drücken der Taste SENS/ZERO. HINWEIS: Im Modus manueller Nullpunktabgleich gibt es keine Empfindlichkeitseinstellung. 5. Austausch des Lithium-Ionen-Akkus Auswurftaste Akkuent- riegelung a. Drücken Sie die Auswurftaste, um die Akkuabdeckung freizugeben. b. Schieben Sie die Akku-Entriegelungslasche zur Seite, bis sich der Akku löst. -
Seite 19: Austausch Der Filter
Setzen Sie den neuen Filter in die Sondenspitze ein. c. Schrauben Sie die Sondenspitze wieder auf. 8. Informationen über das Aufladen und den Akku Zum Aufladen des D-TEK Stratus das mitgelieferte Wand- oder Fahrzeugladegerät an eine geeignete Stromquelle anschließen und das Mikro-USB-Kabel in den Mikro-USB-Stromeingang des D-TE Stratus einstecken. - Seite 20 VORSICHT: • Bitte nur ein zertifiziertes Ladegerät und Kabel mit einem Ladestrom von 5 Volt DC/1 Ampere verwenden • Gerät bitte nicht an Orten mit extremen Temperaturen aufbewahren • Termperaturbereiche und Luftfeuchtigkeit: ° ° • Lagerung: -20–60 C (-4–140 ° °...
- Seite 21 Table 1: Tabelle de Symbole Symbol Beschreibung Akkuladung 75–100% Akkuladung 50–74% Akkuladung 30–49% Akkuladung 10–29% Akkuladung <10% Akku wird aufgeladen Lautstärke ist auf 100% eingestellt (Standardeinstellung) Lautstärke ist auf 50% eingestellt Lautstärke ist stumm geschaltet Sensor ist installiert Zeigt Cloud Hunting-Modus an (Leckageortung) Zeigt Pinpoint-Modus an (exakte Lokalisierung) Zeigt manueller Nullpunktabgleich an Empfindlichkeit = Super (Super)
- Seite 36 探针头 / 过滤 器 电源按钮 （图 中不可见） 耳机插孔 模式按钮 音量按钮 灵敏度 / 归零 按钮 Micro USB 电源输入 （图中不可 弹出按钮 （图 见） 中不可见） 电池盖...
- Seite 42 スニファチップ / フ ィ ル タ 電源ボタン 裏側 ヘッドフォン MODE (モード) ジャック ボタン SENS/ZERO Volume（ボ （感度/ゼロ点 リュー 調整）ボタン ム）ボタ ン Micro USB 充 電口（裏側） イジェクトボタ ン (裏側) バッテリー カバー...
- Seite 83 프로브 팁/ 필터 전원 버튼(보 이지 않음) 헤드폰 잭 MODE 버튼 SENS/ZERO 볼륨 버튼 버튼 마이크로 USB 전원 입 력(보이지 꺼내기 버튼(보 않음) 이지 않음) 배터리 덮개...
- Seite 89 다음 웹 사이트에서 전체 작동 설명서를 다운로드하십시오 www.inficonservicetools.com Two Technology Place East Syracuse, NY 13057-9714 USA Phone: +1.800.344.3304 Fax: +315.434.2520 E-Mail: service.tools@inficon.com www.inficonservicetools.com Bonner Strasse 498 D-50968 Cologne, Germany Phone: +49 221 56788-660 Fax: +49 221 56788-9660 E-Mail: servicetools.europe@inficon.com www.inficonservicetools-europe.com 074-709-P10A © 2019 INFICON...
