INFICON
2
1

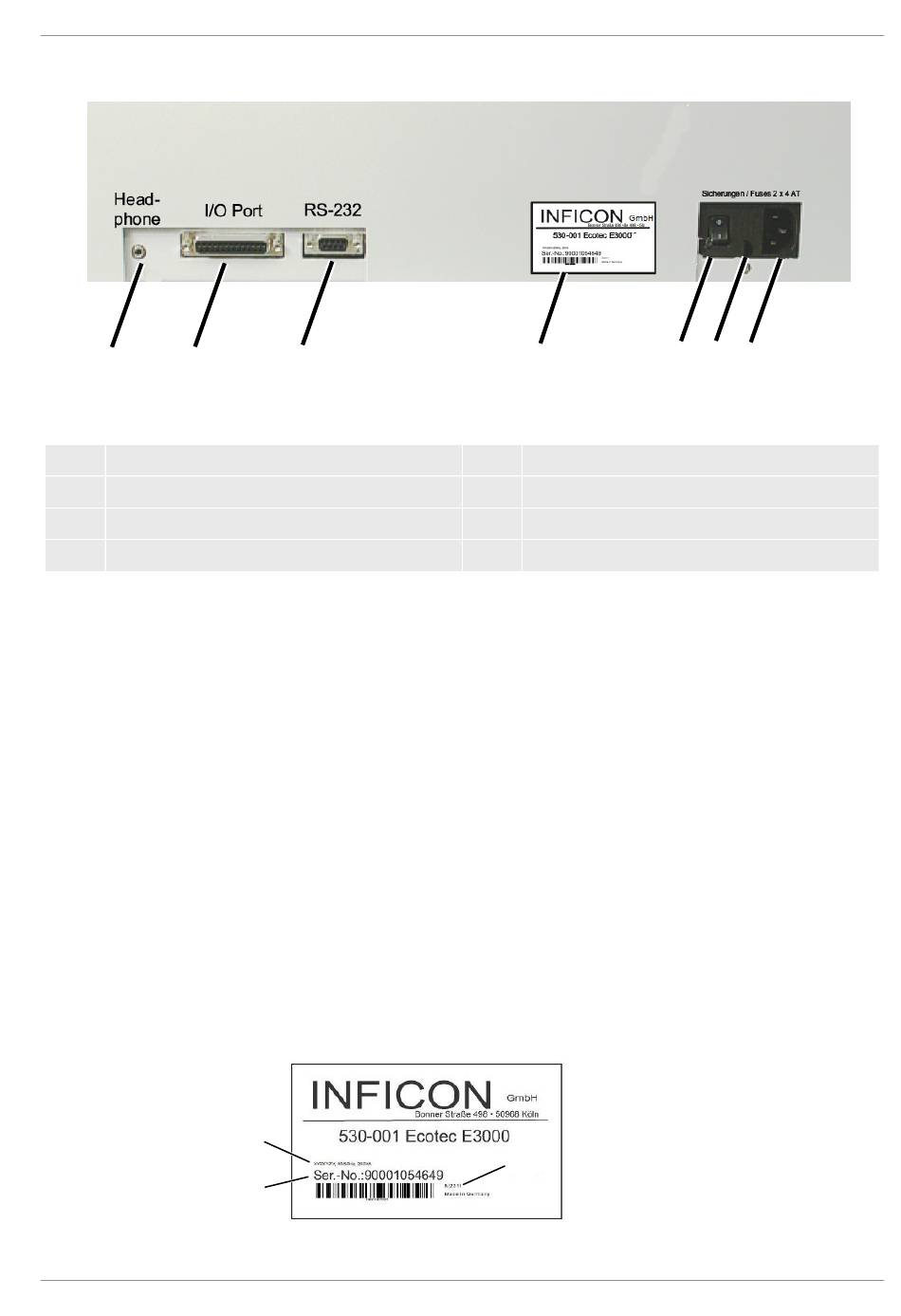

Abb. 2: Ecotec E3000 Rückansicht
1
Kopfhörer-Anschluss, 3,5 Klinke
2
Eingänge / Augänge (I/O Port)
3
RS-232 Anschluss
4
Typenschild
Ecotec-E3000-Betriebsanleitung-kina22de1-28-(2211)
3
Kopfhörer-Anschluss, 3,5-mm-Klinke:
Um in lauter Umgebung die Signale besser zu hören, können Sie einen Kopfhörer
anschließen.
Eingänge/Ausgänge (I/O-Port):
Der I/O-Port ermöglicht die Kommunikation mit einer SPS. Es können einige
Funktionen des Ecotec E3000 von außen gesteuert werden und Messergebnisse und
Gerätezustände des Ecotec E3000 können nach außen übermittelt werden.
Relais-Wechselkontakte ermöglichen es, die Triggerwerte und den Betriebszustand
des Ecotec E3000 zu überwachen. Weiterführende Informationen entnehmen Sie der
"Schnittstellenbeschreibung Ecotec E3000" (Dok.-Nr. kins22e1).
RS-232 Anschluss:
Über den RS-232-Anschluss kann ein PC alle Daten und Messergebnisse des Geräts
auslesen und das Gerät steuern. Weiterführende Informationen entnehmen Sie der
"Schnittstellenbeschreibung Ecotec E3000" (Dok.-Nr. kins22e1).
Typenschild:
Das Typenschild enthält die Angabe zur Netzspannung und andere Informationen, mit
denen das Gerät eindeutig identifiziert werden kann.
2
1
Abb. 3: Typenschild Ecotec E3000
4
5
Netzschalter
6
Sicherungen hinter Abdeckung
7
Netzanschluss
3
Beschreibung | 4
5 6 7
13 / 108
