INFICON

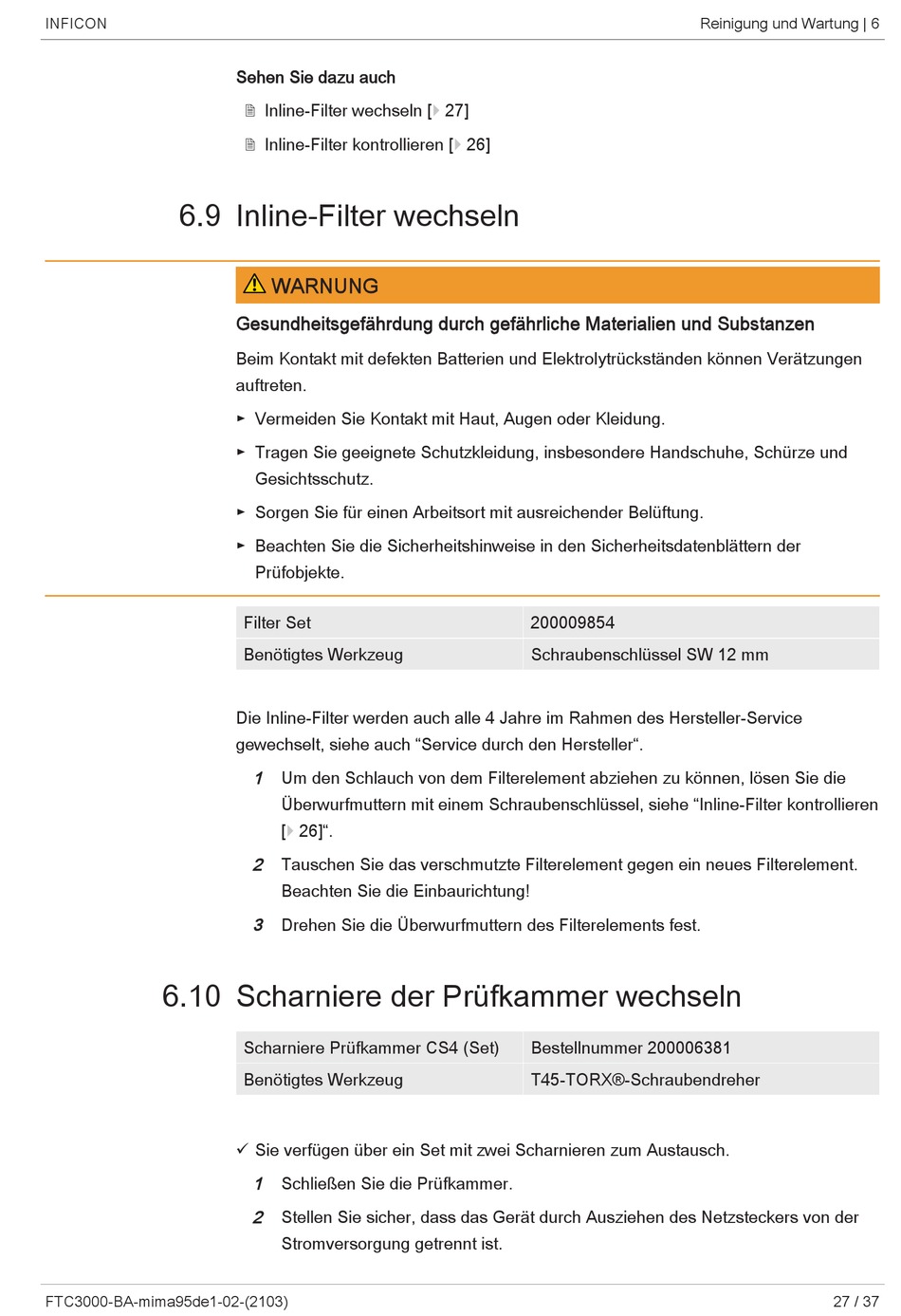

6.9 Inline-Filter wechseln
6.10 Scharniere der Prüfkammer wechseln
FTC3000-BA-mima95de1-02-(2103)
Sehen Sie dazu auch
2 Inline-Filter wechseln [} 27]
2 Inline-Filter kontrollieren [} 26]
WARNUNG
Gesundheitsgefährdung durch gefährliche Materialien und Substanzen
Beim Kontakt mit defekten Batterien und Elektrolytrückständen können Verätzungen
auftreten.
► Vermeiden Sie Kontakt mit Haut, Augen oder Kleidung.
► Tragen Sie geeignete Schutzkleidung, insbesondere Handschuhe, Schürze und
Gesichtsschutz.
► Sorgen Sie für einen Arbeitsort mit ausreichender Belüftung.
► Beachten Sie die Sicherheitshinweise in den Sicherheitsdatenblättern der
Prüfobjekte.
Filter Set
Benötigtes Werkzeug
Die Inline-Filter werden auch alle 4 Jahre im Rahmen des Hersteller-Service
gewechselt, siehe auch "Service durch den Hersteller".
1
Um den Schlauch von dem Filterelement abziehen zu können, lösen Sie die
Überwurfmuttern mit einem Schraubenschlüssel, siehe "Inline-Filter kontrollieren
[} 26]".
2
Tauschen Sie das verschmutzte Filterelement gegen ein neues Filterelement.
Beachten Sie die Einbaurichtung!
3
Drehen Sie die Überwurfmuttern des Filterelements fest.
Scharniere Prüfkammer CS4 (Set)
Benötigtes Werkzeug
ü Sie verfügen über ein Set mit zwei Scharnieren zum Austausch.
1
Schließen Sie die Prüfkammer.
2
Stellen Sie sicher, dass das Gerät durch Ausziehen des Netzsteckers von der
Stromversorgung getrennt ist.
Reinigung und Wartung | 6
200009854
Schraubenschlüssel SW 12 mm
Bestellnummer 200006381
T45-TORX®-Schraubendreher
27 / 37
