6.2.2
Elemente der Messanzeige
32
6 Betrieb
d Statusleiste
In der blau unterlegten Statusleiste erscheint Text mit Informationen über den Hauptan-
zeigebereich.
Die gemessenen Leckageraten werden numerisch und mit linear unterteiltem Diagramm
dargestellt. Ein Überschreiten des eingestellten Schwellenwertes wird farblich dargestellt,
siehe "6.4.1 Schwellenwerte einstellen", Seite
Die folgende Abbildung zeigt die weiteren Elemente der Messanzeige:

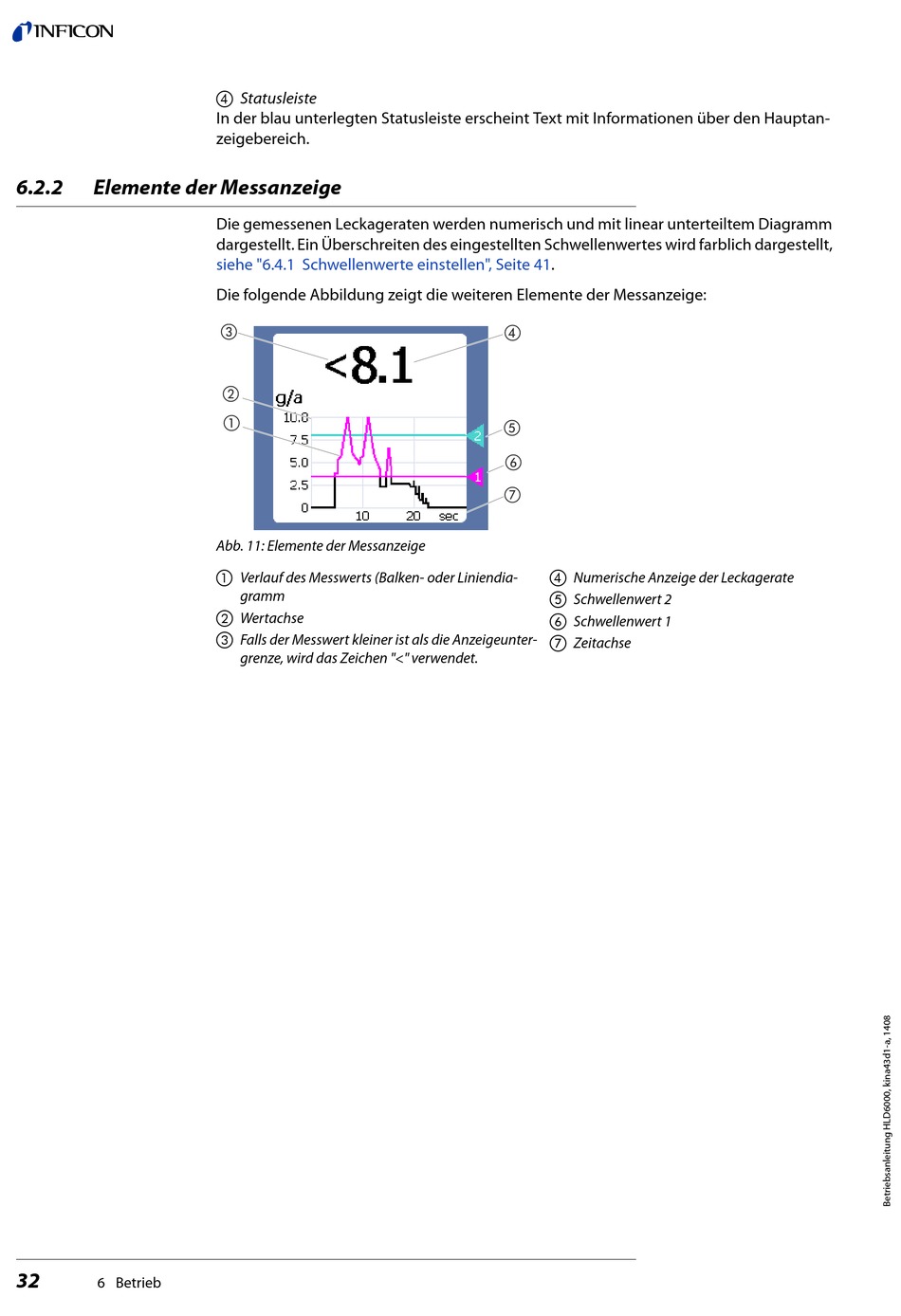

Abb. 11: Elemente der Messanzeige
a
Verlauf des Messwerts (Balken- oder Liniendia-
gramm
b
Wertachse
c
Falls der Messwert kleiner ist als die Anzeigeunter-
grenze, wird das Zeichen "<" verwendet.
41.
d
Numerische Anzeige der Leckagerate
e
Schwellenwert 2
f
Schwellenwert 1
g
Zeitachse
