4.2 Aufbau der Schnüffelleitung
Aufbau
SL3000-Betriebsanleitung-lina20de1-04-(2301)
WARNUNG
Gefahr von Augenschäden
LEDs am Schnüffel-Handgriff erzeugen gebündeltes Licht, das die Augen schädigen
kann.
► Schauen Sie nicht längere Zeit oder aus kurzem Abstand in die LEDs.
HINWEIS
Verstopfungsgefahr durch Flüssigkeiten
Flüssigkeit kann zur Zerstörung des Geräts führen.
► Saugen Sie keine Flüssigkeiten (z. B. Wasser oder Klebemittel) ein.

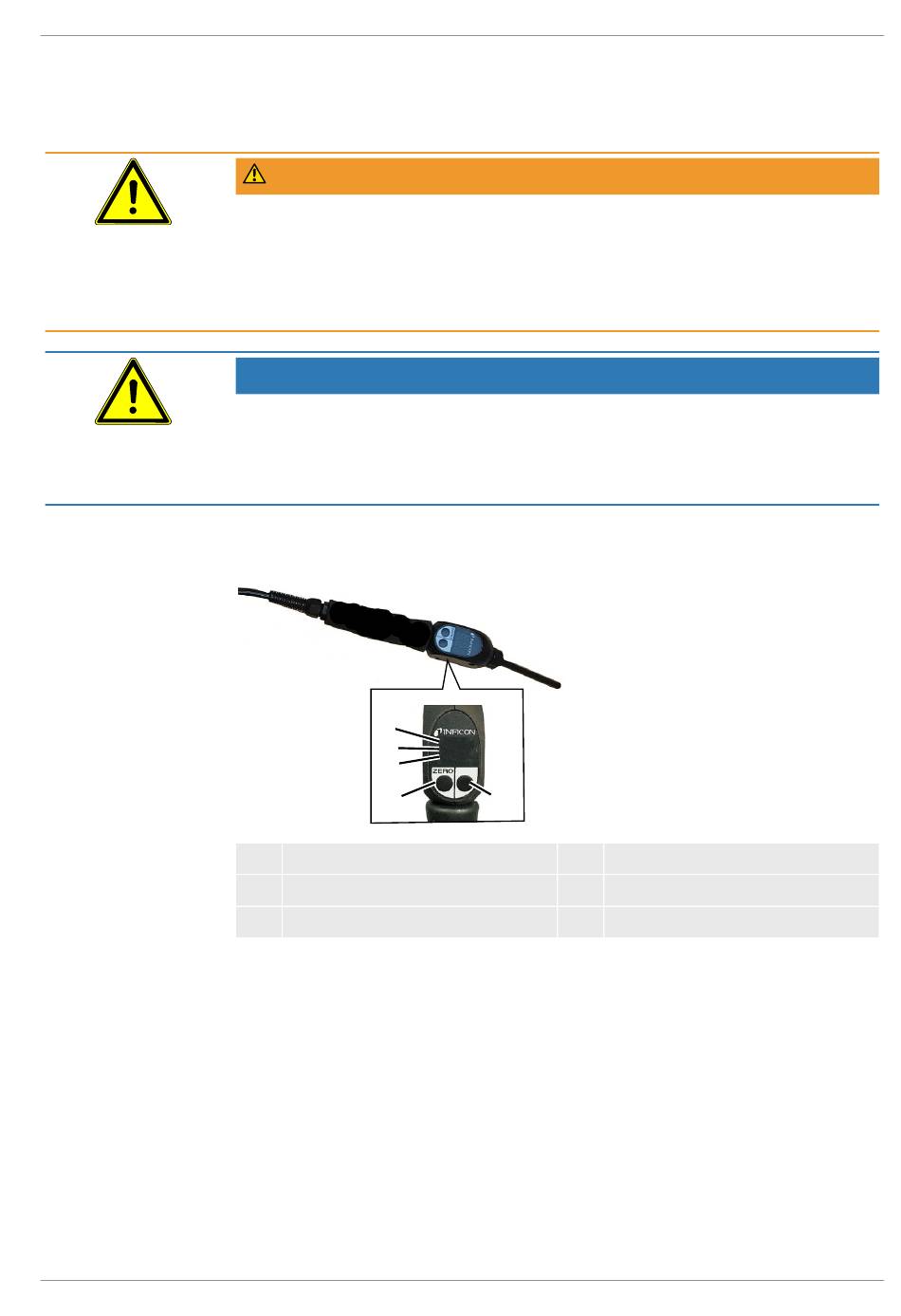

Am Display des Schnüffel-Handgriffs wird ein Teil der Informationen aus dem
Hauptdisplay angezeigt.
1
2
3
4
1
Leckrate als Balkenanzeige
2
Leckrate, numerisch
3
Gemessenes Gas
Die Leckrate wird als Balkendiagramm dargestellt und numerisch angezeigt, wie im
Hauptdisplay des Dichtheitsprüfgeräts
Am Schnüffel-Handgriff befinden sich zwei Drucktaster. Durch Drücken des linken
Tasters wird die Untergrundanzeige auf ZERO gesetzt. Für nähere Angaben zu den
Funktionen dieser Tasten siehe die Betriebsanleitungen der eingesetzten
Dichtheitsprüfgeräte.
Für die Arbeit an schwach beleuchteten Orten ist der Schnüffel-Handgriff mit LEDs
ausgestattet.
5
4
"ZERO" Drucktaste
5
Drucktaste (individuelle Belegung)
Beschreibung | 4
