6.8

Scanner Betrieb

6.8.1 Scanner Montage

Der Scannerbetrieb mit dem MCO25plus ist möglich, wenn der Laser die optional erhältliche Aus-
stattung hierfür besitzt. Für den Betrieb ist das Handstück gegen den Soft Scan Plus (Abb. 6.5) zu
tauschen. Hierzu das Ende des Spiegelgelenkarms in das Gewinde (1. Abb. 6.5) einschrauben.
Für die Übertragung der Steuersignale ist das mitgelieferte Scannerkabel am Scanner in die Buch-
se 2, Abb. 6.5 zu stecken und das zweite Kabelende am Lasergerät auf der Geräteoberseite (5.
Abb. 6.1) hinter dem Spiegelgelenkarm einzustecken.
Hinweis: Lasergerät erst nach der Herstellung der elektrischen Verbindung zwi-
schen Scanner und Laser einschalten. Scannerkabel erst lösen, wenn der Laser
ausgeschaltet ist.
Spülgasschlauch an den Anschluss 3, Abb. 6.5 am Scannerhandstück und auf den Anschluss am
Lasergerät (4, Abb. 6.1) stecken.

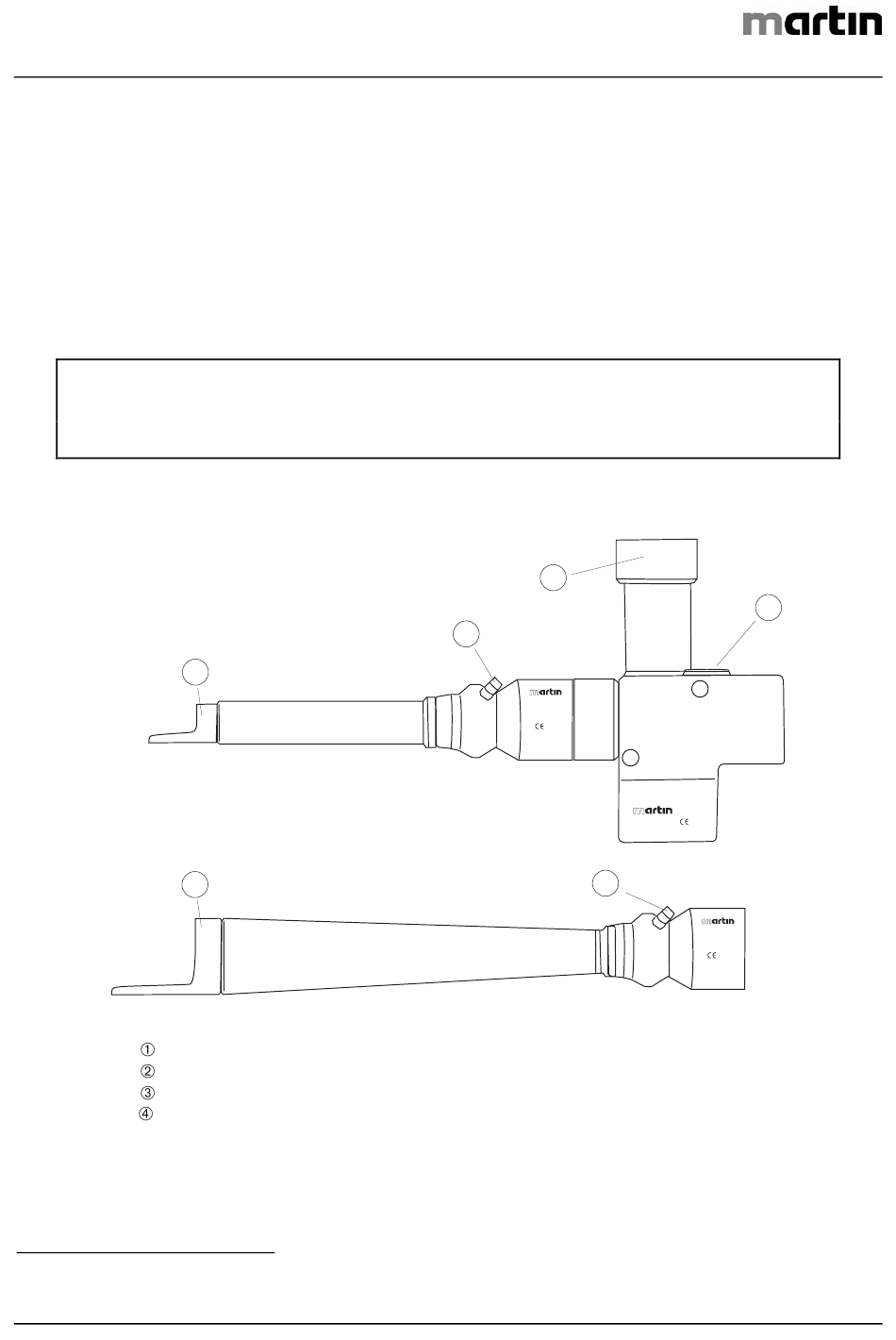

Abb. 6.5 Scanner für MCO25plus
oben: Handstück 127 mm, unten Handstück 200 mm Brennweite
1
Nur bei Lasern mit Scannerausrüstung
V 3.1
1
4
4
Anschlussgewinde für Spiegelgelenkarm
Buchse für elektrisches Verbindungskabel zum Lasergerät
Anschluss für Spülluft
Strahlaustritt mit Abstandshalter
1
3
76-500-50
f=127 mm
0297
Germany
3
2
Soft Scan plus
Germany
0297
76-500-31
76-500-60
f=200 mm
0297
Germany
