6.3.1 Vorbereiten des Lasergeräts
Die Öffnung für die Montage des Spiegelgelenkarms vorbereiten. Hierzu die weiße Verschluss-
kappe abschrauben. Grauen Verschlussdeckel neben der Öffnung für den Spiegelgelenkarm ent-
fernen. Mit 5-mm-Sechskantschlüssel die unter der Öffnung befindliche Innensechskantschraube
nach links drehen. Hierdurch schwenkt die Klemmung für den Spiegelgelenkarm zur Seite und der
Arm kann montiert werden.
open — close
1

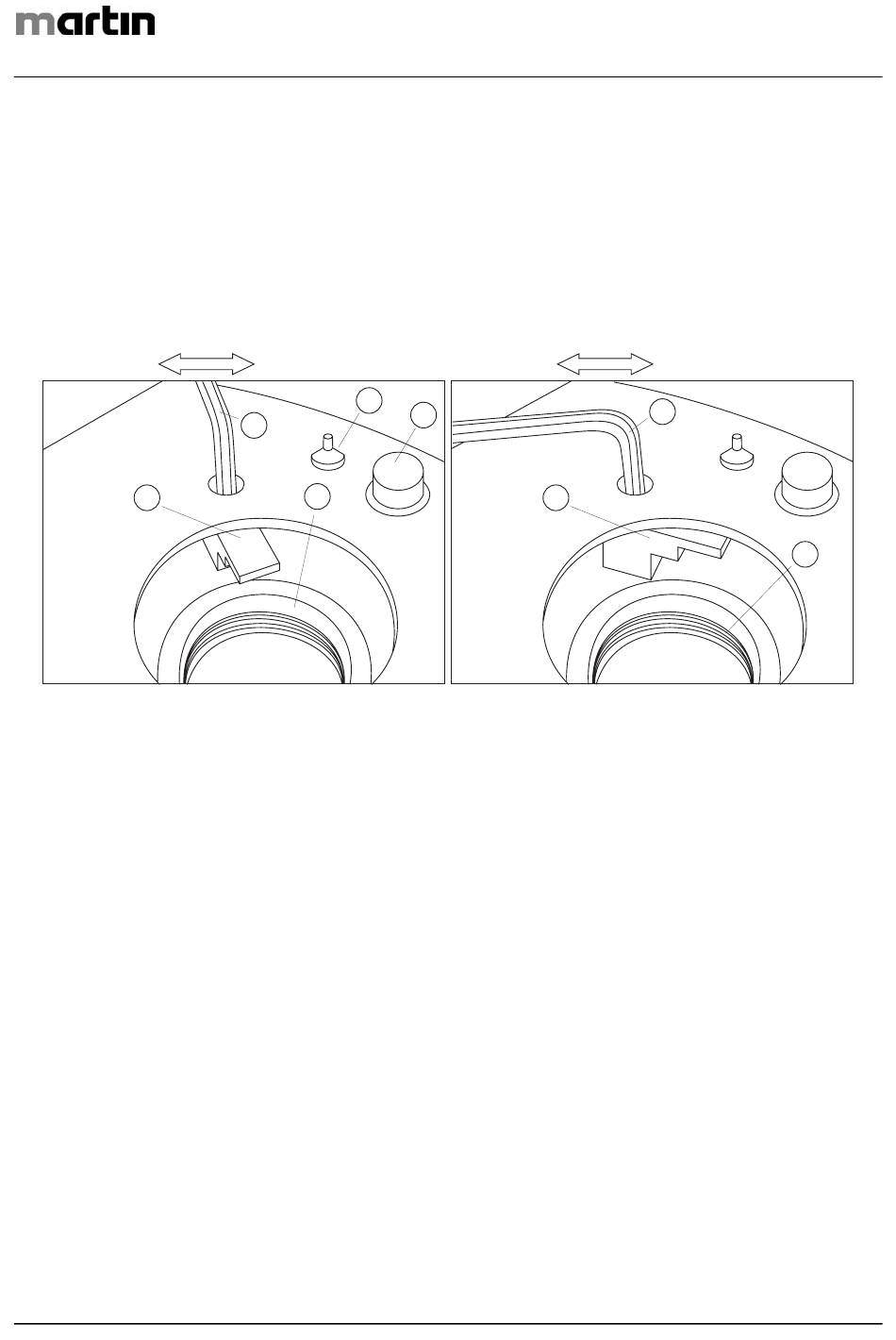

Abb. 6.1 Öffnen der Klemmung für die Montage des Spiegelgelenkarms
