6.3.4 Sichern des Spiegelgelenkarms

Nach Montage des Arms ist dieser durch die Klemmung zu sichern. Dies verhindert unbeabsichtig-
tes Lösen des Arms im Gewinde, wodurch unpräzise Strahlabbildung möglich wäre. Mit Hilfe des
Werkzeugs (3) die Schraube (2) nach rechts drehen. Hierdurch schwenkt die Klemmung (1, Abb.
6.1) über den Ansatz des Spiegelgelenkarms (unter 7 in Abb. 6.3) und verhindert ein Herausdre-
hen des Arms.
2
close — open

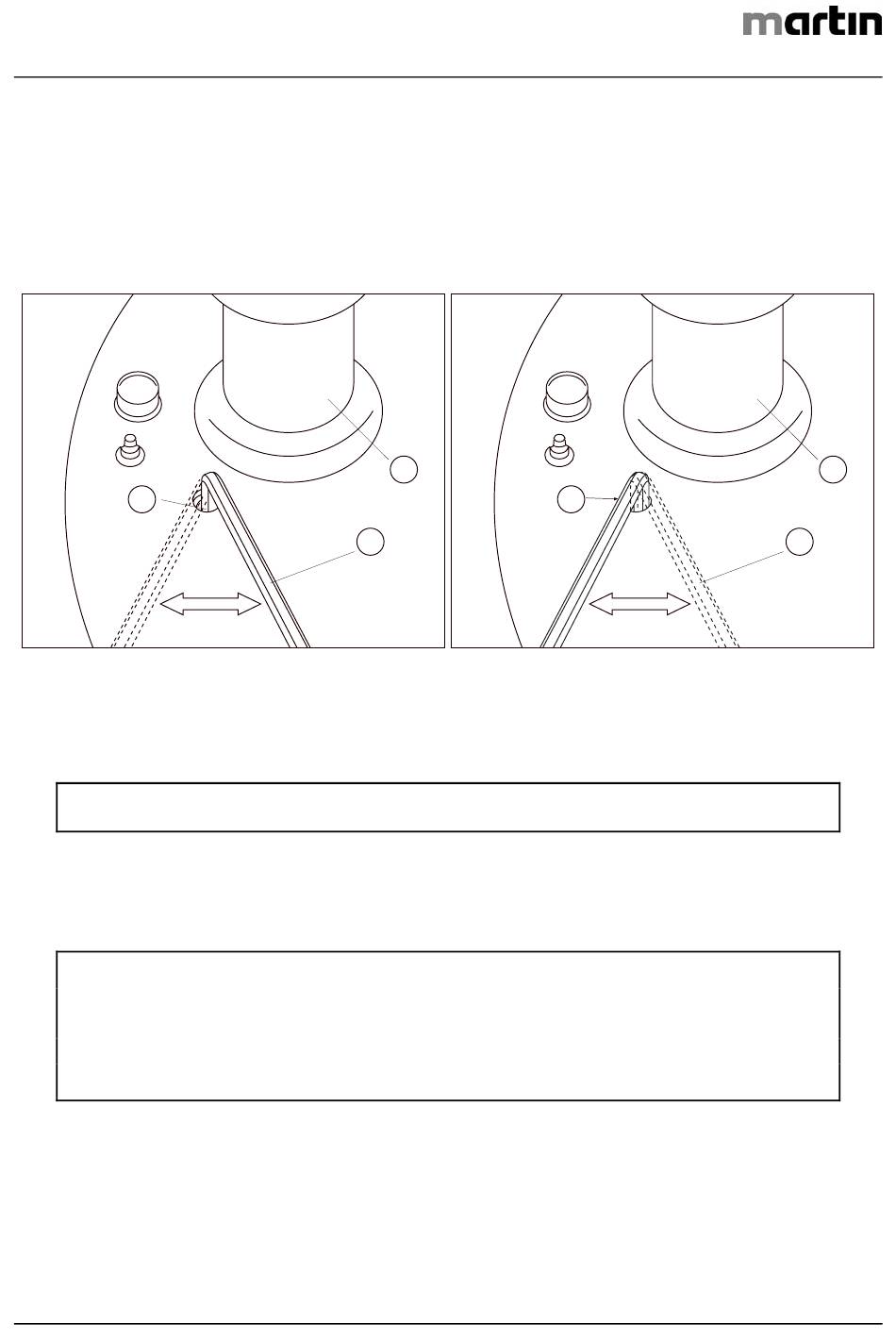

Abb. 6.4 Verriegeln des Spiegelgelenkarms
Nach Montage ist die Öffnung 2 wieder mit der grauen Kappe zu verschließen.
Zum Abnehmen des Spiegelgelenkarms ist die Klemmung zu lösen!
6.4 Anwendungshandstück
Am distalen Ende des Spiegelgelenkarm ist die aufgeschraubte Kunststoffschutzkappe zu entfer-
nen. Ein gewähltes Anwendungshandstück aufschrauben.
Achtung:
Laser niemals ohne Handstück aktivieren. Der den Spiegelgelenkarm verlassen-
de Laserstrahl hat eine so geringe Divergenz, dass auch in mehreren Metern Ent-
fernung ein scharfer Laserstrahl vorliegt, der erhebliches Gefahrenpotential ent-
hält.
Nach Anschluss des Handstücks ist der transparente Luftschlauch an den Schlauchanschluss des
Handstücks zu stecken.
V 3.1
3
1 Spiegelgelenkarm
3 5-mm-Sechskantschlüssel
1
2
2
close — open
Gehäuseöffnung mit Schraube
1
3
33
