Betriebsanleitung FM-IM / FMX-IM
4.3
Diagnoseanzeigen
Durch die Kombination der verschiedenen LEDs sowie der Unterscheidung
zwischen konstant leuchtenden und blinkenden LEDs wird eine differenzierte
visuelle Darstellung der Diagnosemeldungen möglich.

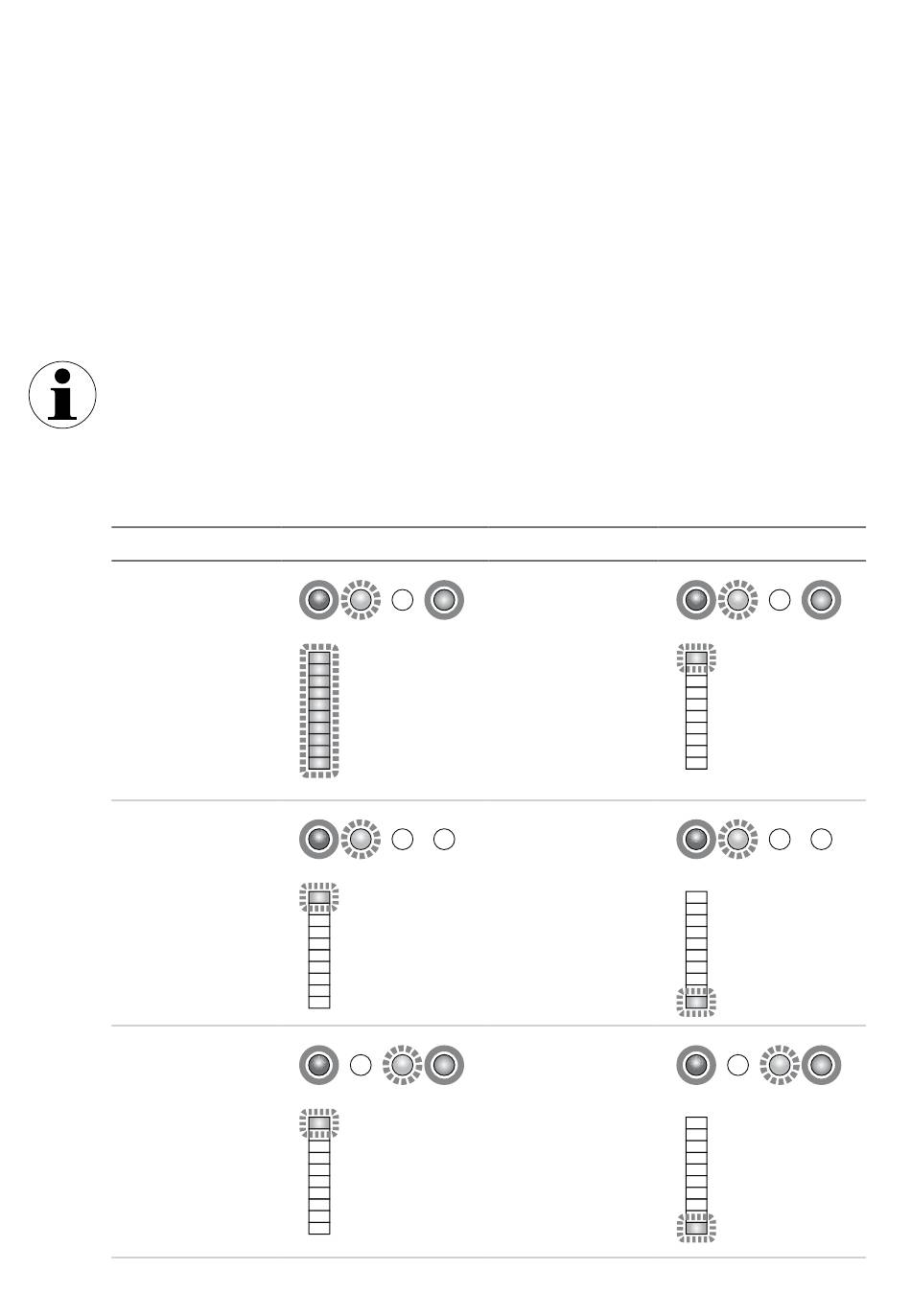

Die folgende Tabelle zeigt die LED-Ausgabe der Fehleranzeigen, welche das
Gerät unterstützt. Sie sind nicht identisch mit den über Out 3 (Fault) ausgege-
ben Fehlermeldungen (siehe Kap. 3.5.1 auf S. 13)
HINWEIS
Diagnoseanzeige im IO-Link-Modus
Die Diagnoseanzeige des Geräts ist auch im IO-Link-Modus aktiv. Die grüne
LED „Pwr" blinkt dann anstatt konstant zu leuchten. Dies gilt für alle Fehleran-
zeigen außer dem generellen Gerätefehler.
Fehler
Eingestellter
Bereich zwischen
minimaler und
maximaler
Strömung zu
gering
1
✓
Strömungs-
geschwindigkeit
oberhalb des
Anzeigebereichs
✗
Medientemperatur
oberhalb des
Arbeitsbereichs
✓
18
Anzeige
Pwr Flow Temp Fault
Pwr Flow Temp Fault
Pwr Flow Temp Fault
Hans Turck GmbH & Co. KG • Tel. +49 (0) 208/4952-0 • Fax +49 (0) 208/4952-264
Fehler
Strömungs-
geschwindigkeit
oberhalb des
Arbeitsbereichs
✓
Strömungs-
geschwindigkeit
unterhalb des
Anzeigebereichs
✗
Medientemperatur
unterhalb des
Arbeitsbereichs
✓
Anzeige
Pwr Flow Temp Fault
Pwr Flow Temp Fault
Pwr Flow Temp Fault
