6.1

Blockschaltbilder

FM-IM-3UP63X
1
2
3
4
FMX-IM-3UP63X
1
2
3
4
Abbildung 4:
more@turck.com • www.turck.com • 2012/12
BN
+ 1
WH
2
BU
– 3
BK
4
BN
+ 1
WH
2
BU
– 3
BK
4

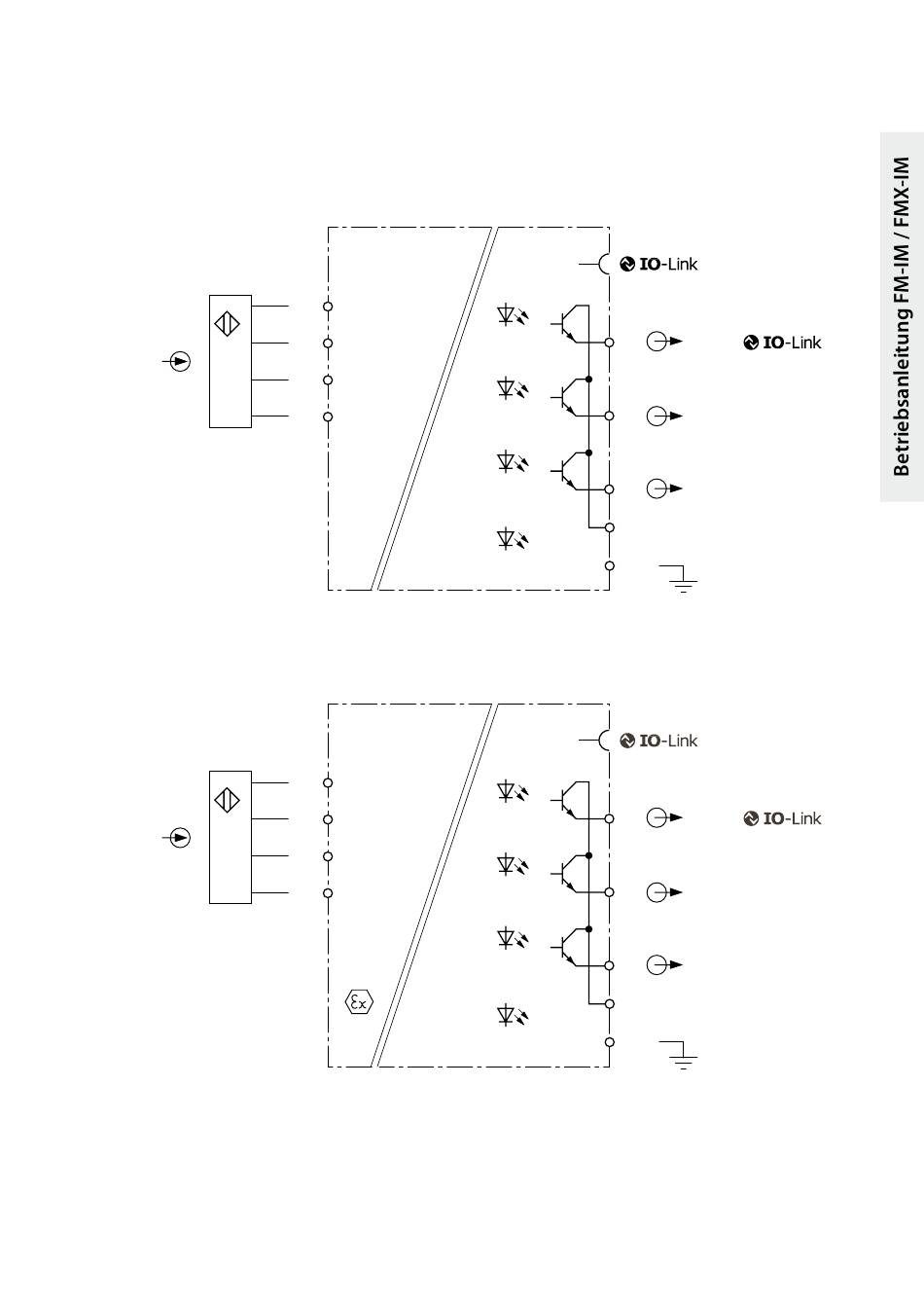

Blockschaltbilder FM(X)-IM-3UP63X

Elektrischer Anschluss

COM (PC)
YE
12
YE
13
RD
14
19 +
Pwr
GN
20 –
COM (PC)
YE
12
YE
13
RD
14
19 +
Pwr
GN
20 –
1 Flow/
£ 30 V
2 Temp
£ 100 mA
3 Fault
20...30 VDC
1 Flow/
£ 30 V
2 Temp
£ 100 mA
3 Fault
20...30 VDC
