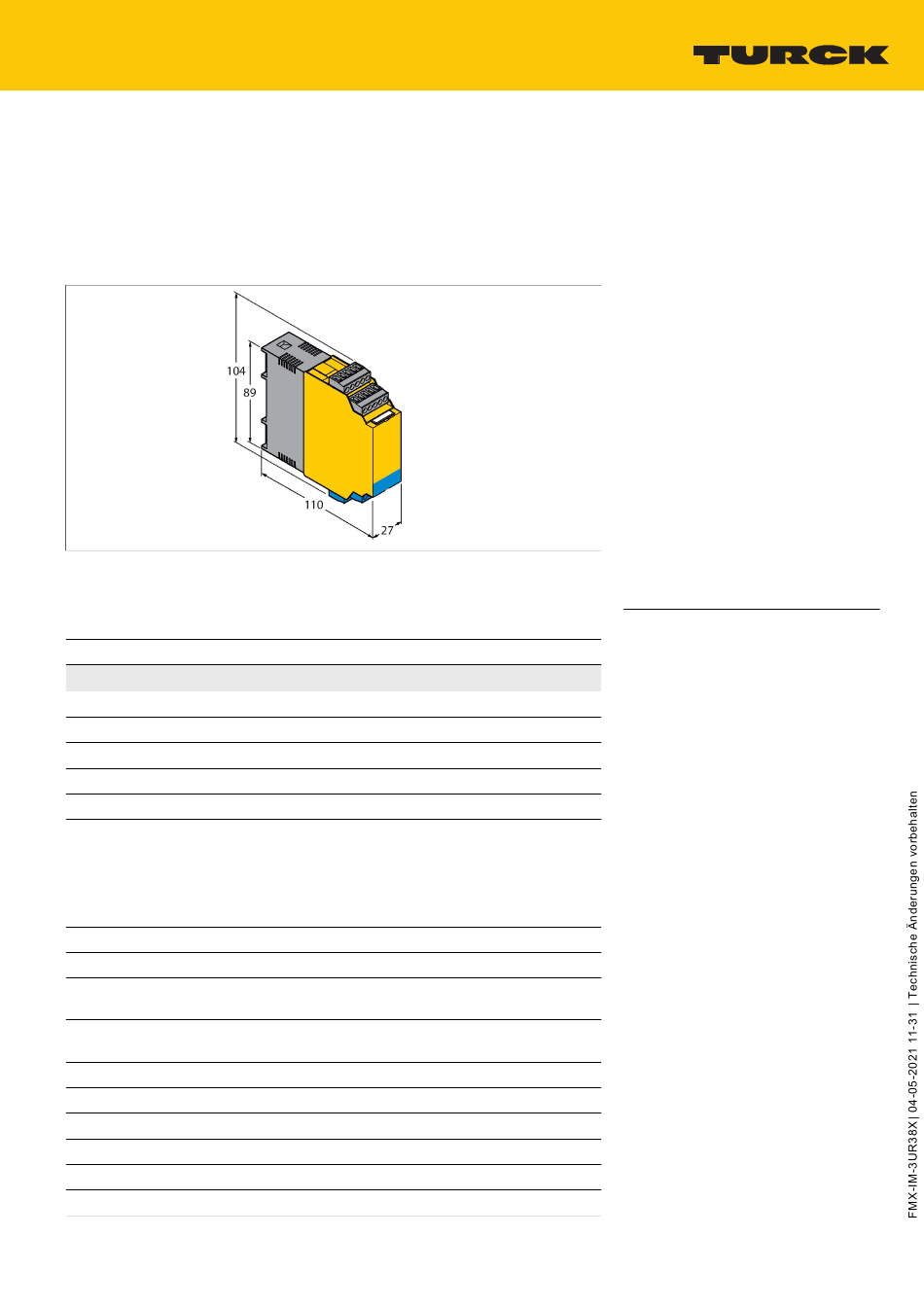

turck FMX-IM-3UR38X Bedienungsanleitung

FMX-IM-3UR38X
Strömungsüberwachung – Für den Anschluss von Ex-
Strömungssensoren
IO-Link Device mit Relaisausgängen
Technische Daten
Typ
Ident-No.
Elektrische Daten
Betriebsspannung
Frequenz
Betriebsspannung
Leistungsaufnahme
Leerlaufstrom I
0
Teachmodi
Strömungsgeschwindigkeit
Strömungsgeschwindigkeit
Medientemperatur
Wiederholgenauigkeit Strömungsge-
schwindigkeit
Wiederholgenauigkeit Medientemperatur
Messgenauigkeit Medientemperatur
Schaltpunkthysterese Medientemperatur
Eingangsfunktion
Sensorspannung
Sensorstrom
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|6
FMX-IM-3UR38X
7525103
20...250 VAC
40...70 Hz
20...125 VDC
< 4 W
≤ 63 mA
QuickTeach und Min-/Max Abgleich. Te-
achvorgänge inkl. DeltaFlow Überwa-
chung (Automatisches Freischalten der
Teachvorgänge erst mit dem Erreichen
einer hinreichend kleinen Änderung der
Strömungsgeschwindigkeit)
[%] nach Min-/Max Abgleich (permanent)
[%] nach QuickTeach (permanent)
[°C] während Drücken der Set-Taste
(temporär)
typisch ± 1 % (vom Messbereich)
typisch ± 1 K
typisch ± 7 K
2 K
Anschluss von Strömungssensoren
≤ 7 VDC
≤ 70 mA
Merkmale
■
Für Ex ia bzw. Ex ib Sensoren
■
Relaisausgang für Strömung, Temperatur
und Fehler
■
Schaltpunkteinstellung ohne Einlernen der
Strömungsgrenzen (QuickTeach)
■
LED Band zur Anzeige von Strömungsge-
schwindigkeit und Medientemperatur
■
Überwachung des Arbeits- und Anzeigebe-
reiches
■
Sensorseitige Drahtbruch- und Kurzschlus-
serkennung
■
Betrieb wahlweise im Standard IO oder IO-
Link Mode
■
Parametrierung via Touch Button und soft-
wareunterstützt via IO-Link
■
Zugehöriges Betriebsmittel [Ex ia Ga / Da]
■
Anschluss von Flow-Probes Zone 0 / 20
Funktionsprinzip
Mit dem externen Auswertegerät des Typs
FMX-IM können alle Ex-Strömungssensoren
der Serie FCS (Eintauchsensoren) und FCI
(Inline-Sensoren) betrieben werden.
Das Flow-Modul verfügt über vier Status
LEDs sowie über eine 10-Segment-LED
Bandanzeige zur visuellen Beobachtung
vor Ort. Zusätzlich stehen Software-
Diagnosemöglichkeiten wie bspw. das
Erkennen von sensorseitigen Drahtbrüchen
und Kurzschlüssen als auch das Überwachen
des Arbeits- und Anzeigebereiches für
die Strömungsgeschwindigkeit und die
Medientemperatur zur Verfügung.
Das Einlernen der Ober- und Untergrenze
des Strömungsbereiches erfolgt über den
implementierten Max/Min Teach Modus.
Optional lässt sich mittels Quick Teach
Funktion der Strömungs-Schaltpunkt
einstellen, ohne die Ober- und Untergrenze
des Strömungsbereiches einzulernen.
Aufgrund des kalorimetrischen Wirkprinzips
der anschließbaren Sensoren wird neben
der Strömungsgeschwindigkeit auch die
Medientemperatur erfasst.
Über die integrierte IO-Link Schnittstelle
kann das Flow-Modul sowohl im IO-Link
(IOL) als auch im Standard IO (SIO) Mode
betrieben werden. Im SIO Mode werden die
Schaltausgänge im klassischen Sinn genutzt.
Im IOL Mode wird der aktuelle Prozesswert
zyklisch als digitaler 10-Bit-Wert seriell
übertragen.
Die Parametrierung kann via Touch-
Buttons oder softwareunterstützt über
die Kommunikationsschnittstelle IO-Link
vorgenommen werden. Die Parametrierung
via IO-Link erfolgt toolbasierend via DTM oder
