Klemmenblock 16...20
(abziehbar)
Klemmenblock 11...15
(abziehbar)
4 × Status-LED
Pwr:
grün
Flow: gelb
Temp: gelb
Fault: rot
LED-Bandanzeige
grün/gelb
Anschluss-
buchse PC (COM)
3,5-mm-Klinkenstecker
Klemmenblock 6...10
(abziehbar)
Klemmenblock 1...5
(abziehbar)
Abbildung 1:
3.3
Gerätefunktionen
3.3.1
Strömungsüberwachung
Hauptfunktion der Geräte ist die Überwachung der Strömungsgeschwindig-
keit. Die Strömungsgeschwindigkeit wird von einem kalorimetrischen Sensor
in einer Rohrleitung erfasst und der aktuelle Strömungszustand sowohl über
die LED-Bandanzeige als auch – bei Anschluss an einen IO-Link- bzw. HART®-
Master – über ein Kommunikationssignal ausgegeben.
Die Gerätevarianten mit Schaltausgang (Out 1 (Flow)) zur Strömungs-
überwachung ändern ihren Schaltzustand, wenn der eingestellte Schaltpunkt
aufgrund steigender Strömungsgeschwindigkeit erreicht ist. Sinkt die Strö-
mungsgeschwindigkeit, so ändert sich der Schaltzustand, wenn der Schalt-
punkt um die Hysterese unterschritten wird. Zusätzlich lassen sich Ober- und
Untergrenze des Anzeigebereichs zur Strömungsüberwachung festlegen.
Die Gerätevarianten mit Stromausgang zur Strömungsüberwachung geben
nur die aktuelle Strömung innerhalb des einzulernenden Anzeigebereichs aus.
more@turck.com • www.turck.com • 2012/12
16 17
18
11 12
13
Pwr
Flow Temp Fault
v [%]
90 <
≥ 160
0 <
≥–20

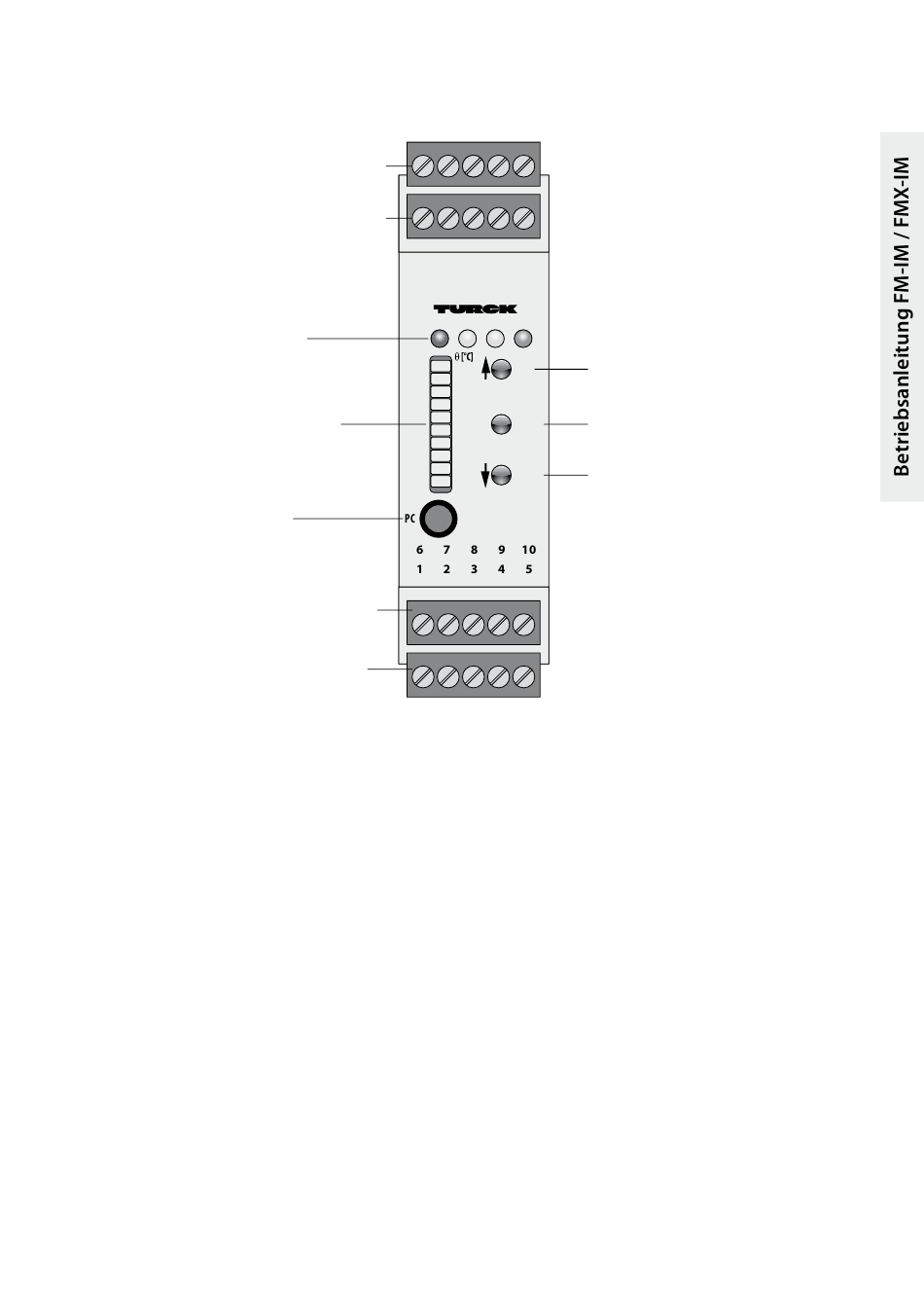

Geräteansicht FM(X)-IM (typenunabhängig)
