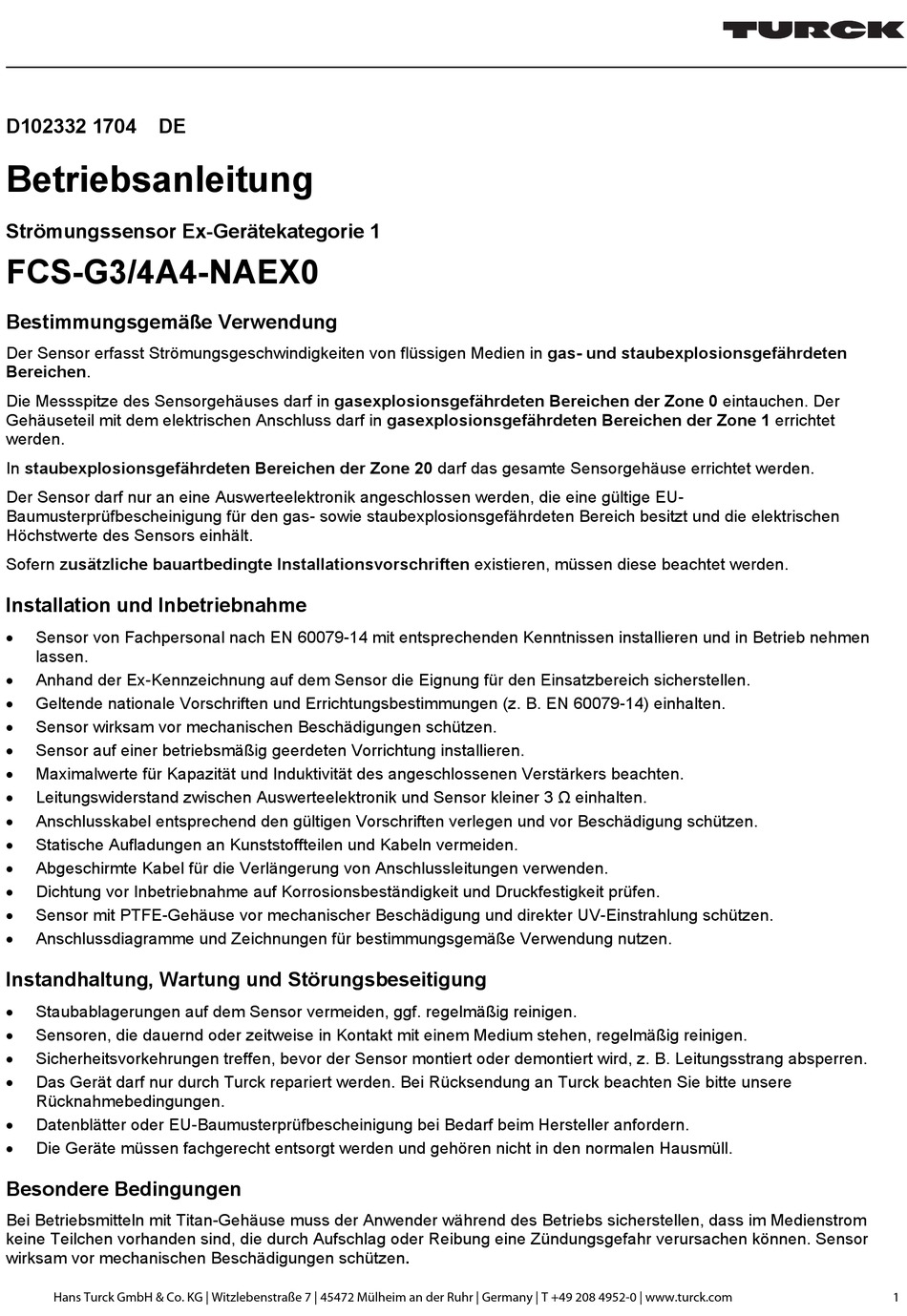

D102332 1704
DE
Betriebsanleitung
Strömungssensor Ex-Gerätekategorie 1
FCS-G3/4A4-NAEX0
Bestimmungsgemäße Verwendung
Der Sensor erfasst Strömungsgeschwindigkeiten von flüssigen Medien in gas- und staubexplosionsgefährdeten
Bereichen.
Die Messspitze des Sensorgehäuses darf in gasexplosionsgefährdeten Bereichen der Zone 0 eintauchen. Der
Gehäuseteil mit dem elektrischen Anschluss darf in gasexplosionsgefährdeten Bereichen der Zone 1 errichtet
werden.
In staubexplosionsgefährdeten Bereichen der Zone 20 darf das gesamte Sensorgehäuse errichtet werden.
Der Sensor darf nur an eine Auswerteelektronik angeschlossen werden, die eine gültige EU-
Baumusterprüfbescheinigung für den gas- sowie staubexplosionsgefährdeten Bereich besitzt und die elektrischen
Höchstwerte des Sensors einhält.
Sofern zusätzliche bauartbedingte Installationsvorschriften existieren, müssen diese beachtet werden.
Installation und Inbetriebnahme
Sensor von Fachpersonal nach EN 60079-14 mit entsprechenden Kenntnissen installieren und in Betrieb nehmen
lassen.
Anhand der Ex-Kennzeichnung auf dem Sensor die Eignung für den Einsatzbereich sicherstellen.
Geltende nationale Vorschriften und Errichtungsbestimmungen (z. B. EN 60079-14) einhalten.
Sensor wirksam vor mechanischen Beschädigungen schützen.
Sensor auf einer betriebsmäßig geerdeten Vorrichtung installieren.
Maximalwerte für Kapazität und Induktivität des angeschlossenen Verstärkers beachten.
Leitungswiderstand zwischen Auswerteelektronik und Sensor kleiner 3 Ω einhalten.
Anschlusskabel entsprechend den gültigen Vorschriften verlegen und vor Beschädigung schützen.
Statische Aufladungen an Kunststoffteilen und Kabeln vermeiden.
Abgeschirmte Kabel für die Verlängerung von Anschlussleitungen verwenden.
Dichtung vor Inbetriebnahme auf Korrosionsbeständigkeit und Druckfestigkeit prüfen.
Sensor mit PTFE-Gehäuse vor mechanischer Beschädigung und direkter UV-Einstrahlung schützen.
Anschlussdiagramme und Zeichnungen für bestimmungsgemäße Verwendung nutzen.
Instandhaltung, Wartung und Störungsbeseitigung
Staubablagerungen auf dem Sensor vermeiden, ggf. regelmäßig reinigen.
Sensoren, die dauernd oder zeitweise in Kontakt mit einem Medium stehen, regelmäßig reinigen.
Sicherheitsvorkehrungen treffen, bevor der Sensor montiert oder demontiert wird, z. B. Leitungsstrang absperren.
Das Gerät darf nur durch Turck repariert werden. Bei Rücksendung an Turck beachten Sie bitte unsere
Rücknahmebedingungen.
Datenblätter oder EU-Baumusterprüfbescheinigung bei Bedarf beim Hersteller anfordern.
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen Hausmüll.
Besondere Bedingungen
Bei Betriebsmitteln mit Titan-Gehäuse muss der Anwender während des Betriebs sicherstellen, dass im Medienstrom
keine Teilchen vorhanden sind, die durch Aufschlag oder Reibung eine Zündungsgefahr verursachen können. Sensor
wirksam vor mechanischen Beschädigungen schützen.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7 | 45472 Mülheim an der Ruhr | Germany | T +49 208 4952-0 | www.turck.com
1
