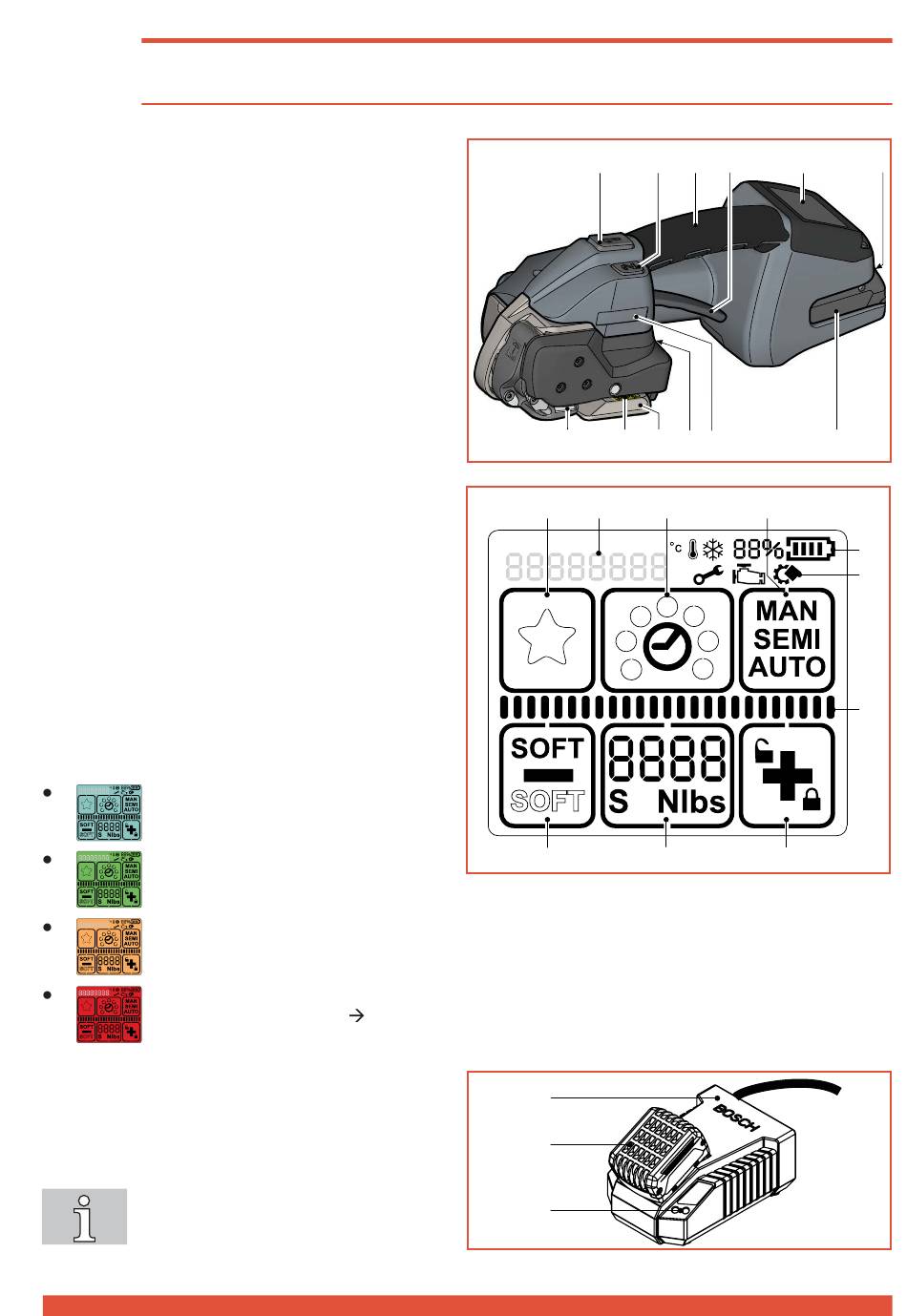

Beschreibung
3.1
Aufbau
1
Spanntaste
2
Schweisstaste
3
Traggriff
4
Wippenhebel
5
Bedienpanel
6
Entriegelungstaste Akku
7
Akku
8
Typenbezeichnung
9
Bandführungsanzeige
10 Seriennummer
11 Schweissvorrichtung
12 Spannvorrichtung
Bedienpanel
1
Tastenfeld „Favorit"
2
Tastenfeld „Schweisszeit"
3
Tastenfeld „Betriebsart"
4
Tastenfeld „Plus & Tastensperre"
5
Tastenfeld „Spannkraft"
6
Tastenfeld „Minus & Softspannung"
a
Anzeige „Akku-Ladezustand"
b
Anzeige „Hinweissymbole"
c
Statusanzeigebalken „Spannen/Schweissen"
d
Anzeige „Mitteilungen"
Hintergrundbeleuchtung
Display aktiviert.
Schweissprozess beendet, Gerät
kann entfernt werden (Kap. 5.1).
Anwendungsfehler; temporärer Systemfehler, kann von Bediener gelöscht werden
(Kap. 6.8).
Gerätefehler; statischer Systemfehler, Fehler beheben (Kap. 6.8). Falls Störung nicht
behoben werden kann
Akku und Ladegerät
1
Ladegerät
2
Akku
3
LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
V 02.16
Servicestelle.
SIGNODE BXT3-13/16/19
1
2
3
12
11
10
9
8
1
d
2
6
5
1
2
3
DEUTSCH
4
5
6
7
3
a
b
c
4
7 von 27
