6.6

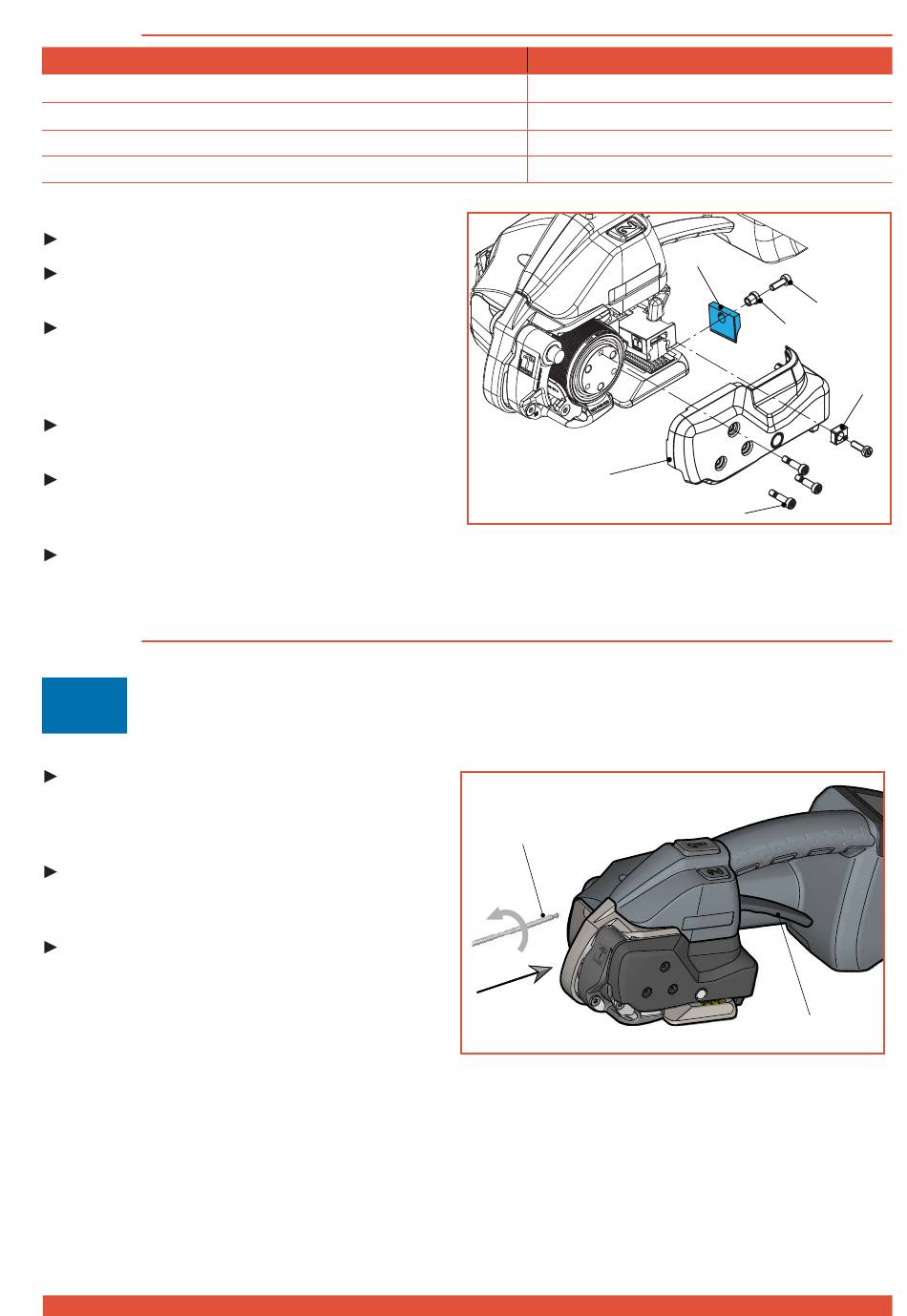

Messer ersetzen
Erforderliche Teile
BXT3-13 / BXT3-16: Messer (1) (Verschleissteil)
BXT3-19: Messer (1) (Verschleissteil)
Zylinderschraube Torx, M4x12 (3) (5)
Bundbüchse (6)
Ausbau
Akku aus Gerät ziehen.
Vier Zylinderschrauben (3) lösen, Anschlag
hinten (4) und Abdeckung (2) entfernen.
Zylinderschraube (5) lösen, Messer (1) mit
Bundbüchse (6) entfernen und ersetzen.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfol-
ge.
Vor dem Einbau des Messers (1), prüfen ob
die Druckfeder oberhalb des Messers einge-
setzt ist
Zylinderschraube (5) mit Loctite 222 sichern.
6.7
Geräte-Reset
ACHTUNG
!
Der Geräte-Reset darf nur bei einer Blockade des Wippenhebels durchgeführt werden.
Niemals den Wippenhebel mit Gewalt ziehen!
Beiliegenden 3 mm Inbussschlüssel (1)
gerade durch die Bohrung in der Grundplatte
auf die darunterliegende Zylinderschraube
aufsetzen (siehe Pfeil).
Im Gegenuhrzeigersinn zehn volle Um-
drehungen ausführen. Dazu ist ein wenig
Kraftaufwand erforderlich.
Wippenhebel (2) ziehen.
–
Der Schweissmechanismus muss jetzt
hoch schwenken.
Konnte der Geräte-Reset nicht erfolgreich durch-
geführt werden, bitte Servicestelle kontaktieren!
V 02.16
1
SIGNODE BXT3-13/16/19
Bestellnummer
1821.209.037
1821.209.041
1913.904.124
1832.022.238
1
2
DEUTSCH
5
6
4
3
BXT3-19
2
23 von 27
