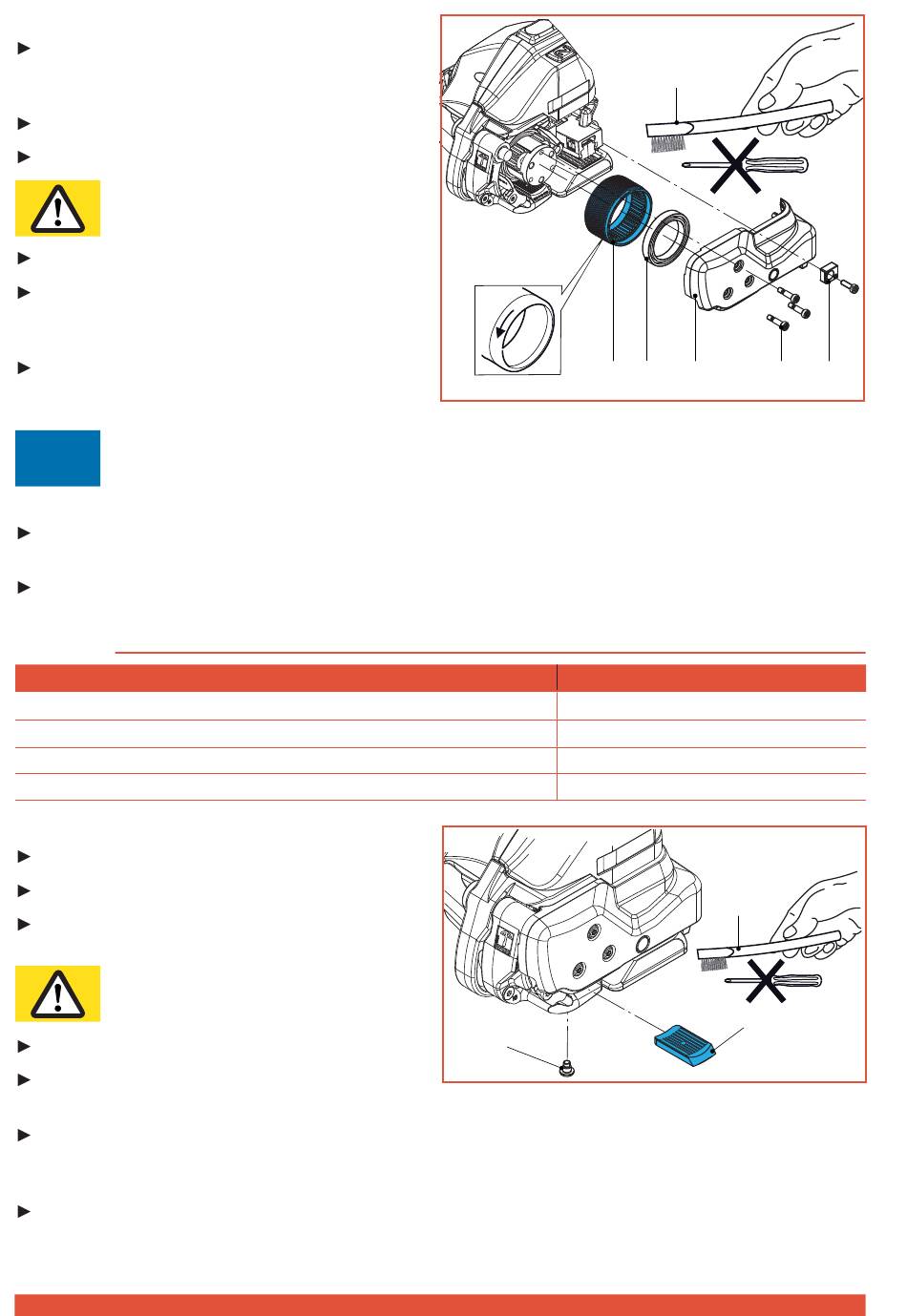

Ausbau
Akku aus Gerät ziehen. Vier Zylinderschrau-
ben Torx (4) lösen, Bandführung hinten (5)
und Seitendeckel (3) entfernen.
Spannrad (1) vorsichtig herausziehen.
Rillenkugellager (2) von Spannrad abziehen.
VORSICHT
Vor dem Ausblasen, Schutzbrille
tragen!
Spannrad (1) mit Druckluft reinigen.
Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit beiliegender Stahl-
draht-Bürste (6) reinigen.
Spannrad auf abgenützte Zähne überprüfen.
Sind mehrere Zähne abgenützt, Spannrad
ersetzen.
ACHTUNG
!
Das Spannrad darf nicht rotierend gereinigt werden. Gefahr von Zähnebruch!
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Laufrichtung des Spannrades beachten, siehe
Pfeil.
Innen-Verzahnung des Spannrades leicht mit Klüberfett GBU Y 131 (Microlube) einfetten.
6.5
Zahnplatte reinigen/ersetzen
Erforderliche Teile
BXT3-13 / BXT3-16: Zahnplatte (2) (Verschleissteil)
BXT3-19: Zahnplatte (2) (Verschleissteil)
Flachkopfschraube Torx (1)
Stahldraht-Bürste (3)
Ausbau
Akku aus Gerät ziehen.
Flachkopfschraube Torx (1) lösen.
Wippenhebel gegen den Traggriff ziehen,
Zahnplatte (2) entfernen.
VORSICHT
Vor dem Ausblasen, Schutzbrille tragen!
Zahnplatte (2) mit Druckluft reinigen.
Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht-Bürste (3) reinigen.
Zahnplatte auf abgenützte Zähne überprüfen. Sind mehrere Zähne abgenützt, Zahnplatte erset-
zen.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Flachkopfschraube (1) mit Loctite 222 sichern.
–
Die Zahnplatte (2 ) muss beweglich in der Wippe sitzen.
22 von 27
DEUTSCH
1
SIGNODE BXT3-13/16/19
6
1 2
3
Bestellnummer
1821.048.027
1821.048.031
1832.039.285
1821.901.004
3
4
5
BXT3-19
2
V 02.16
