5.3
Réglage de la largeur de bande
Les appareils peuvent être exploités avec les largeurs de bandes suivantes :
BXT3-13: 9–10 mm, 11–13 mm
BXT3-16: 12-13 mm, 15-16 mm
BXT3-19: 15–16 mm,18–19 mm
1
2

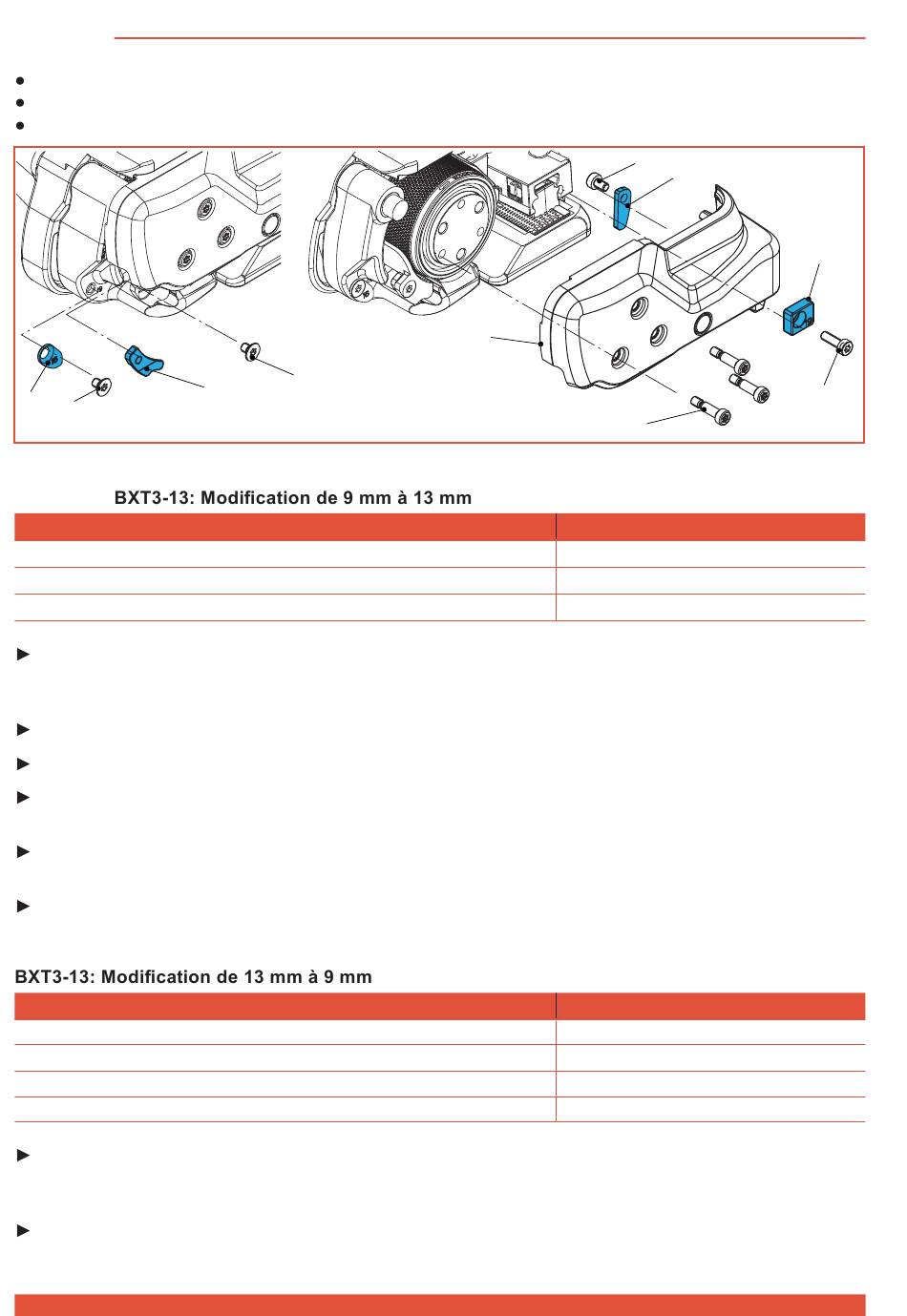

5.3.1
Pièces nécessaires
Guide de bande avant 13 mm (3)
Guide de bande arrière 13 mm (8)
Guide de bande arrière 13 mm (9)
Retirer l'accu de l'appareil. Dévisser trois vis à tête cylindrique Torx (6). Tirer le levier à bascule
contre la poignée, desserrer la vis cylindrique Torx (7) et retirer le guide de bande arrière 9 mm
(8).
Retirer le couvercle (5).
Dévisser la vis à tête fraisée Torx (2) et retirer le guide de bande avant 9 mm (1).
Dévisser la vis à tête fraisée Torx (4) et retirer le guide de bande avant 9 mm (3). Monter le guide
de bande avant 13 mm (3) (freiner la vis à tête fraisée avec de la Loctite 222).
Dévisser la vis cylindrique Torx (10) et retirer le guide-bande arrière 9 mm (9). Monter le guide-
bande arrière 13 mm (9) (freiner la vis cylindrique avec de la Loctite 222).
Monter le couvercle (5) (freiner les vis cylindriques avec de la Loctite 222). Monter le guide de
bande arrière 13 mm (8).
Pièces nécessaires
Guide de bande avant 9 mm (1)
Guide de bande arrière 9 mm (8)
Guide de bande arrière 9 mm (9)
Vis à tête fraisée Torx, M4x6 (2) (4)
Retirer l'accu de l'appareil. Dévisser trois vis à tête cylindrique Torx (6). Tirer le levier à bascule
contre la poignée, desserrer la vis cylindrique Torx (7) et retirer le guide de bande arrière 13 mm
(8).
Retirer le couvercle (5).
70 de 79
FRANÇAIS
4
3
SIGNODE BXT3-13/16/19
10
5
6
No d'article
1832.031.051
1832.041.019
1832.042.043
No d'article
1832.031.121
1832.041.020
1832.042.047
1912.204.064
9
8
7
BXT3-19
V 02.16
