SIGNODE BXT

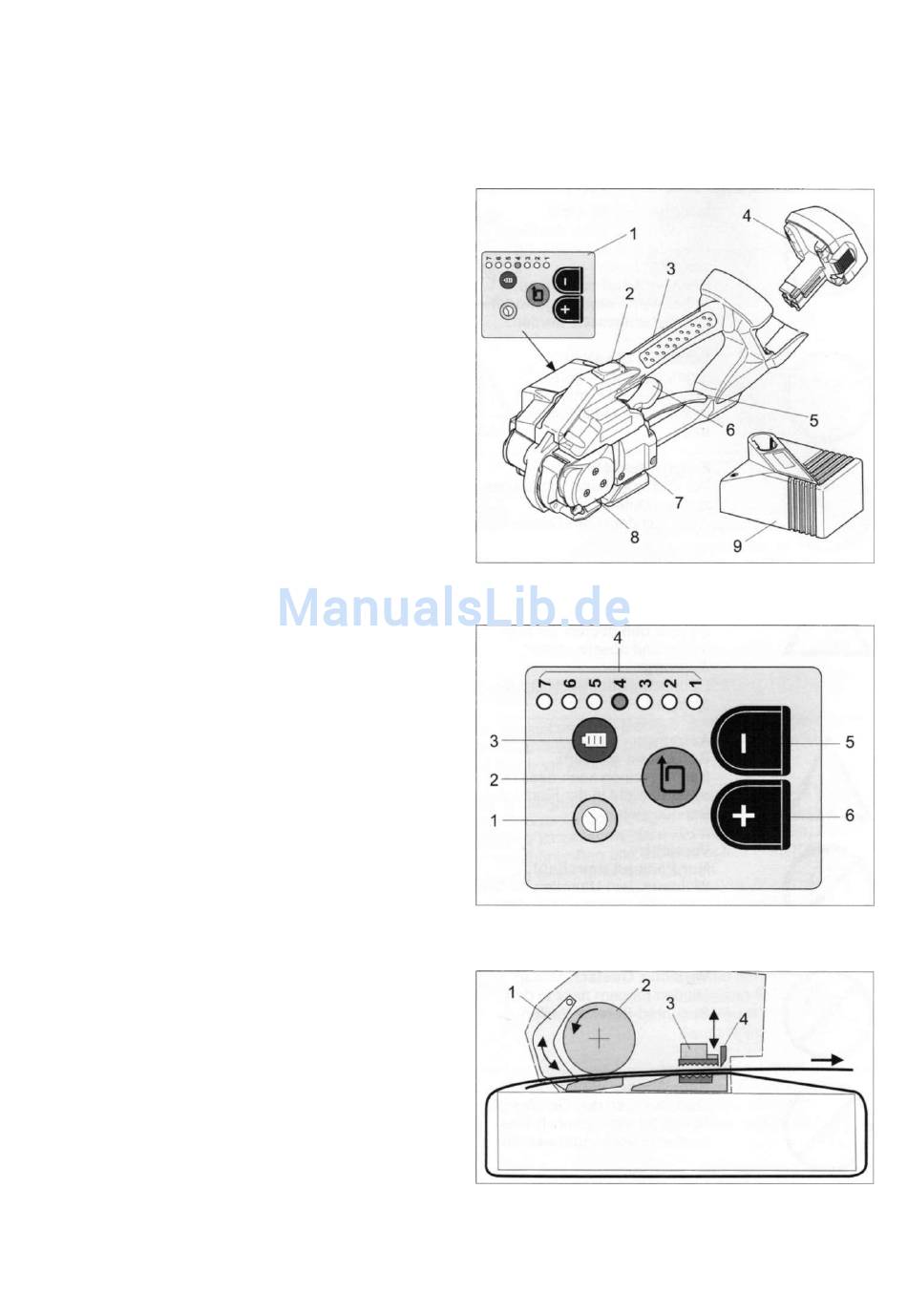

4.1 AUFBAU
1 Bedienpanel
2 Drucktaste "Band spannen"
3 Traggriff
4 Akku
5 Wippenhebel
6 Taste "Schweissen/Abschneiden"
7 Schweissen/Abschneiden
8 Spannen
9 Akku Ladegerät
4.2 BEDIENPANEL
1 Drucktaste "Schweisszeit"
2 Drucktaste "Spannkraft"
3 Drucktaste "Akku"
4 LED-Anzeige " 1 - 7 "
Grün= Anzeige "Eingestellte Spannkraft"
Rot = Anzeige "Akku leer"
5 Drucktaste "Einstellung -"
6 Drucktaste "Einstellung +"
fK5r
>
Für detaillierte Beschreibung des Bedien-
panels, siehe Kapitel 6.3.
4.3 FUNKTIONSPRINZIP
Festklemmen der Bänder durch Zahnplatte in
Wippe (3/1).
Spannen über Spannrad (3/2) im Gegenuhrzeiger-
sinn.
Verschweissen der Bänder im Reibschweiss-
verfahren (3/3).
Mit Abschneidmesser (3/4) oberes Band abschnei-
den.
6
BESCHREIBUNG
Fig. 1
Fig. 2
Fig. 3
01.08
