Nettoyage Et Remplacement De La Plaque Dentée - Signode BXT3-13 Originalbetriebsanleitung

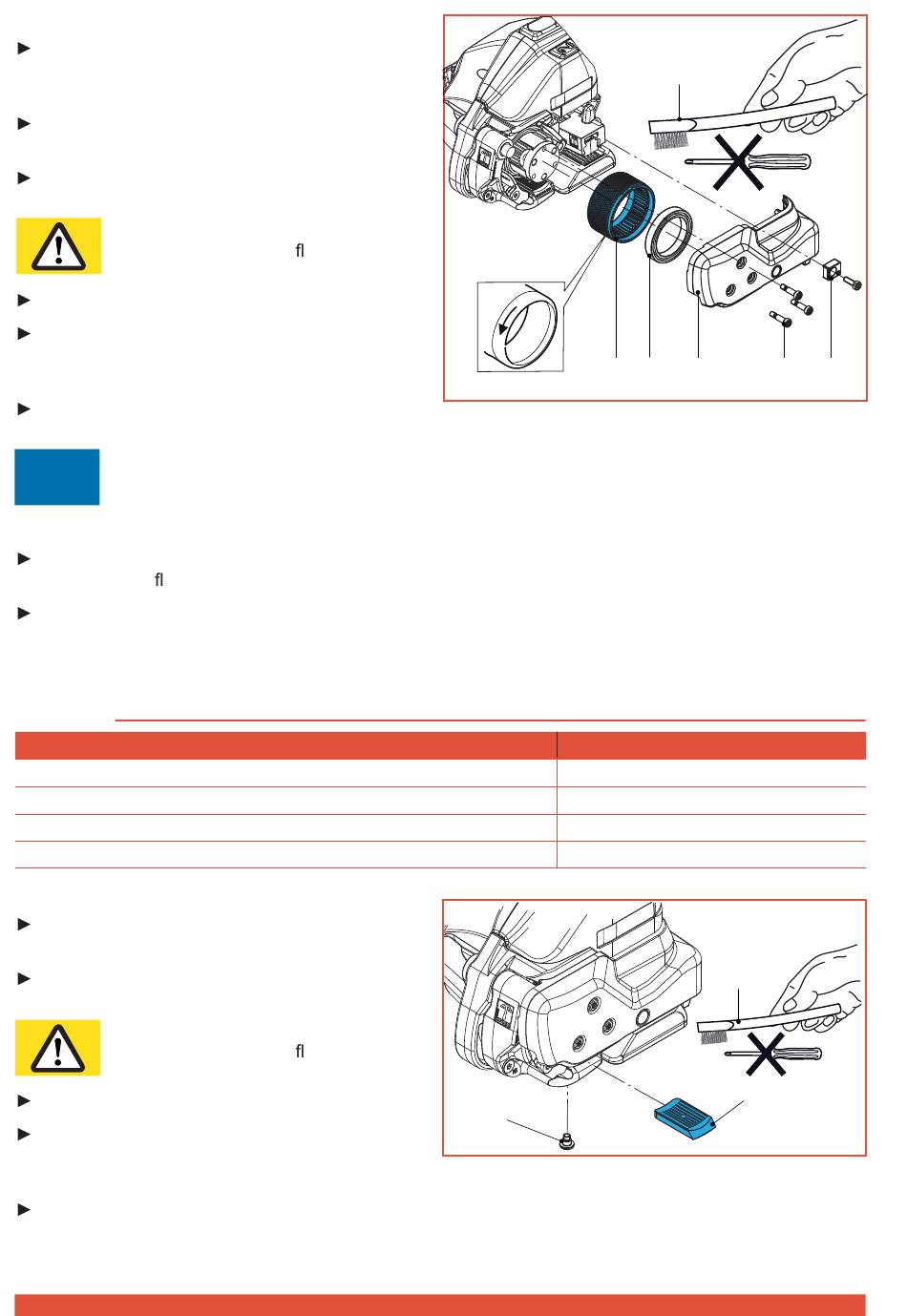

Démontage
Retirer l'accu de l'appareil. Dévisser quatre vis
cylindriques Torx (4), retirer le guide de bande
arrière (5) et le couvercle (3).
Retirer la molette de tension (1) avec précau-
tion.
Retirer le roulement à billes rainuré (2) de la
molette de tension.
PRUDENCE Porter des lunettes de
protection avant l'insuf ation!
Nettoyer la molette de tension (1) à l'air comp.
En cas de fort encrassement de la denture:
Nettoyer avec précaution la molette de tension
à l'aide de la brosse métallique (6) fournie.
Contrôler si des dents de la molette de tension
sont usées. Remplacer la molette de tension, si plusieurs dents sont usées.
ATTENTION
!
La molette de tension ne doit pas être nettoyée pendant qu'elle se trouve en rotation.
Risque de rupture de dents!
Montage
Procéder dans l'ordre inverse pour le remontage. Respecter le sens de marche de la molette de
tension, voir èche.
Graisser légèrement la denture intérieure de la molette de tension avec de la graisse Klüber GBU
Y 131 (Microlube).
6.5 Nettoyage et remplacement de la plaque dentée
Pièces nécessaires
BXT3-13 / BXT3-16: Plaque dentée (2) (pièce d'usure)
BXT3-19: Plaque dentée (2) (pièce d'usure)
Vis à tête plate Torx (1)
Brosse en acier (3)
Démontage
Retirer l'accu de l'appareil. Desserrer la vis à
tête plate Torx (1).
Tirer le levier à bascule contre la poignée,
retirer la plaque dentée (2).
PRUDENCE Porter des lunettes de
protection avant l'insuf ation!
Nettoyer la plaque dentée (2) à l'air comprimé.
En cas de fort encrassement de la denture:
nettoyer avec précaution la plaque dentée à
l'aide de la brosse métallique (3) fournie.
Contrôler si des dents de la plaque dentée sont usées. Remplacer la plaque dentée, si plusieurs
dents sont usées.
74 de 79
FRANÇAIS
1
SIGNODE BXT3-13/16/19
6
1 2 3
No d'article
1821.048.027
1821.048.031
1832.039.285
1821.901.004
3
4 5
BXT3-19
2
V 02.16
