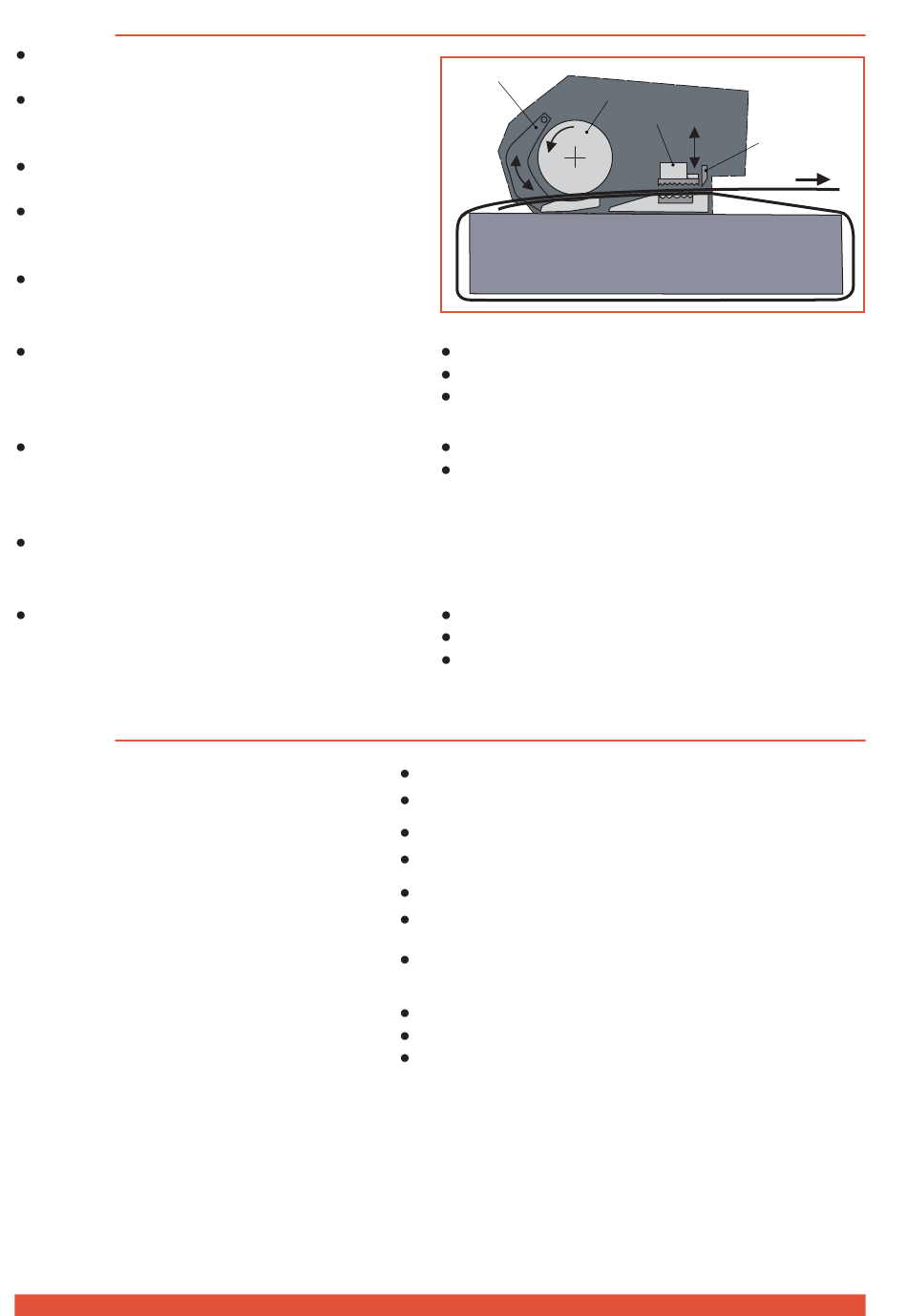

Funktionsprinzip

Mit dem Wippenhebel wird die Spannvorrich-
tung zum Einlegen der Bänder geöffnet.
Die Bänder werden zwischen der Zahnplat-
te an der Wippe (1) und dem Spannrad (2)
geklemmt.
Über das sich im Gegenuhrzeigersinn drehen-
de Spannrad (2) wird das Band gespannt.
In der Schweissvorrichtung (3) werden die
Bänder im Reibschweissverfahren ver-
schweisst.
Mit dem Abschneidmesser (4) wird das obere
Band abgeschnitten.
Drei Betriebsarten wählbar:
(Kap. 4.2)
Zwei Spann-Bereiche sind wählbar:
(Kap. 4.3/4.4)
Die Schweisszeit ist einstellbar.
(Kap. 4.5)
Die Geräte können mit verschiedenen Band-
breiten betrieben werden (Kap. 7):
3.3

Lieferumfang

Zu Umreifungsgerät BXT3-13 / BXT3-16:
oder zu Version USA:
oder zu Version Japan:
oder zu Version Australien
Werkzeug-Set bestehend aus:
8 von 27
DEUTSCH
1
Halbautomatisch (Standard/Werkseinstellung)
Vollautomatisch
Manuell
Standardspannung für PET Bänder
Softspannung für PP Bänder (Verlangsamtes
Anlaufen des Spannrades. Verhindert über-
mässige Geräte-Verschmutzung)
BXT3-13: 9–10 mm, 12–13 mm
BXT3-16: 12–13 mm, 15–16 mm
BXT3-19: 15–16 mm, 18–19 mm
Akku 18 V/2.0 Ah LI-Ion
Ladegerät AL 1880 CV EU
Akku 18 V/2.0 Ah LI-Ion (US)
Ladegerät AL 1880 CV (US)
Akku 18 V/2.0 Ah LI-Ion (JP)
Ladegerät AL 1880 CV (JP)
Ladegerät AL 1880 CV (AUS) Artikel-Nr. 2188.023
Stahldraht-Bürste
Schraubenzieher Torx T20
6-kt Winkelschlüssel
