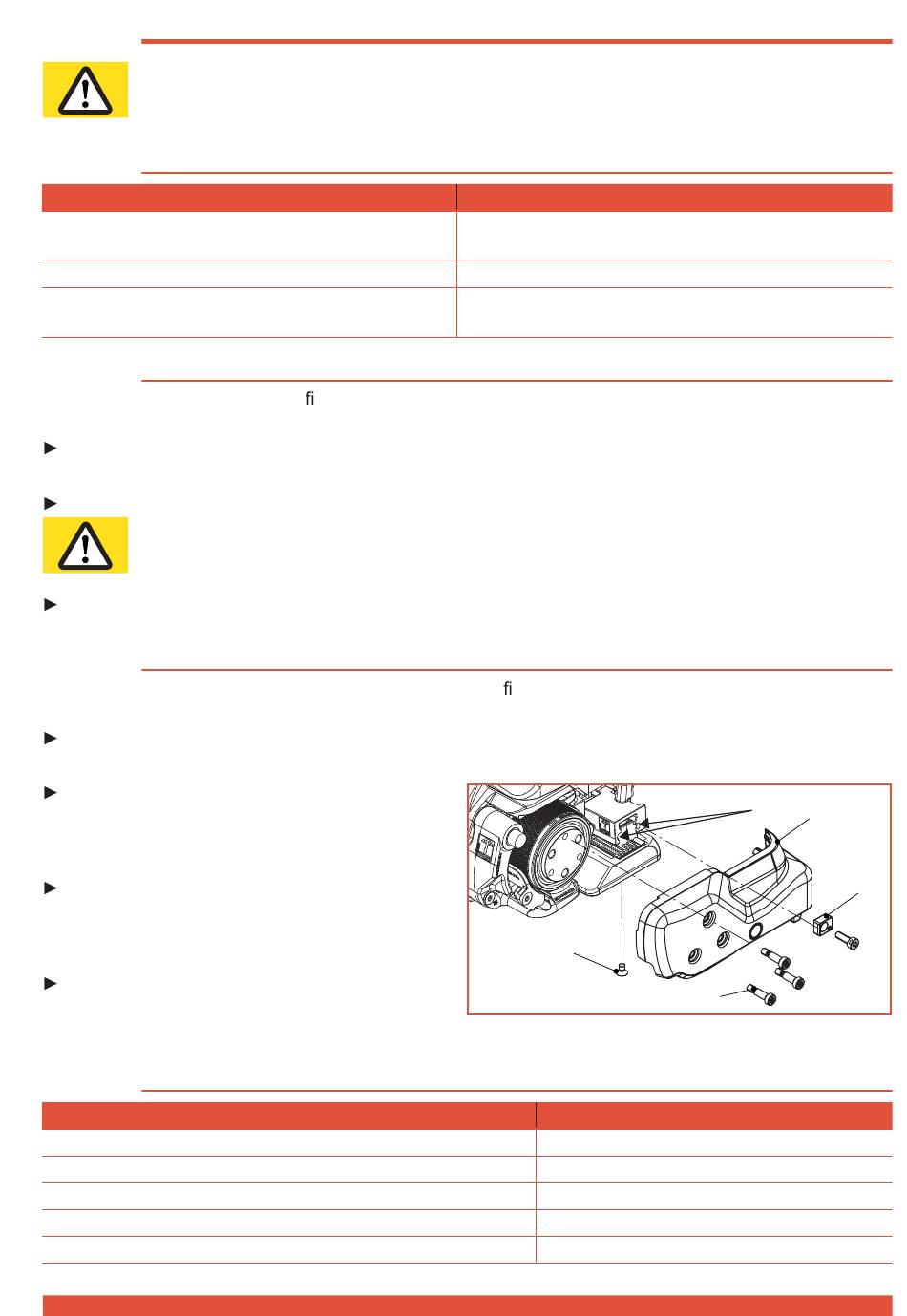

Wartung und Instandsetzung
VORSICHT
Unerwarteter Anlauf bei Wartungsarbeiten, Verletzungen möglich.
Akku vor Wartungs- und Instandsetzungsarbeiten immer entfernen.
6.1
Wartungstabelle
Arbeit
Gerät reinigen (Kap. 6.2)
Gerät nachschmieren (Kap. 6.3)
Geräte-Revision (Empfehlung)
6.2
Gerät reinigen
Bei starkem Schmutzanfall emp ehlt es sich, das Gerät regelmässig (täglich) zu reinigen. Besonders
sollten das Spannrad und die Zahnplatte auf Beschädigung kontrolliert und sauber gehalten werden.
In der hinteren Gehäuseschale unterhalb des Motors hat es ein Zugangsloch (Ø 3 mm) durch
welches zuerst die Schweissvorrichtung mit Druckluft ausgeblasen wird.
Danach durch seitliches Ausblasen das Spannrad und die Zahnplatte mit Druckluft reinigen.
VORSICHT
Vor dem Ausblasen, Schutzbrille tragen!
Falls notwendig Spannrad/Zahnplatte reinigen/ersetzen (Kap. 6.4/6.5).
6.3
Gerät nachschmieren
Um eine optimale Standfestigkeit zu gewährleisten emp ehlt es sich, das Gerät regelmässig nachzu-
schmieren.
Akku aus Gerät ziehen. Vier Zylinderschrauben Torx (2) lösen, Bandführung hinten (3) und Seiten-
deckel (4) entfernen.
Schweissvorrichtung an den beiden Punkten
(5) vorsichtig mit einem hochdruckbeständi-
gen Haftschmieröl-Spray (z.B. Würth HHS
2000) einsprühen.
Unten an der Grundplatte, Senkschraube Torx
(1) entfernen und ebenfalls mit dem gleichen
Spray in das Schmierloch sprühen. Senk-
schraube (1) wieder montieren.
Seitendeckel (4) wieder montieren.
6.4
Spannrad reinigen/ersetzen
Erforderliche Teile
BXT3-13 / BXT3-16: Spannrad (1) (Verschleissteil)
BXT3-19: Spannrad (1) (Verschleissteil)
Radial-Rillenkugellager, Ø35/47x7 (2)
Zylinderschrauben Torx, M4x12 (4)
Stahldraht-Bürste (6)
V 02.16
Intervall (Zyklen)
– Täglich (bei > 300 Umreifungen/Tag)
– Wöchentlich (bei 100-300 Umreifungen/Tag)
– Monatlich (bei 100-300 Umreifungen/Tag)
– Alle 2 Jahre oder 80'000 Umreifungen, Service
durch Fachstelle
SIGNODE BXT3-13/16/19
1
2
Bestellnummer
1821.047.034
1821.047.037
1930.180.356
1913.904.124
1821.901.004
