Montage
Procéder dans l'ordre inverse pour le remontage. Freiner la vis à tête plate (1) avec de la Loctite
222.
– La plaque dentée (2) doit reposer de manière mobile dans la bascule.
6.6

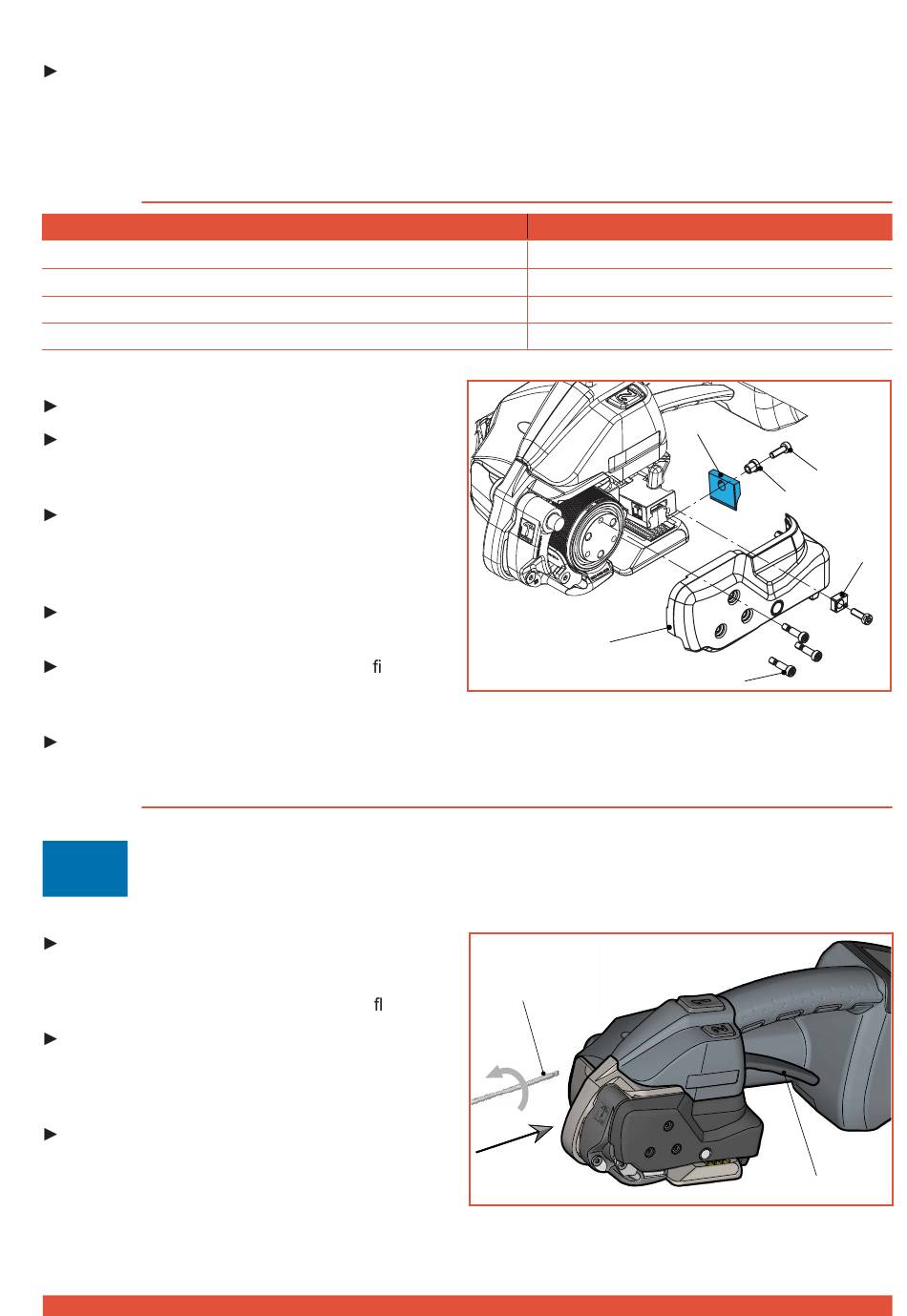

Remplacement du couteau

Pièces nécessaires
BXT3-13 / BXT3-16: Couteau (1) (pièce d'usure)
BXT3-19: Couteau (1) (pièce d'usure)
Vis à tête cylindrique Torx, M14x12 (3) (5)
Douille à collet (6)
Démontage
Retirer l'accu de l'appareil.
Dévisser quatre vis cylindriques Torx (3),
retirer le guide de bande arrière (4) et le
couvercle (2).
Dévisser la vis cylindrique Torx (5) et retirer
et remplacer le couteau (1) avec la douille à
collet (6).
Montage
Procéder dans l'ordre inverse pour le remon-
tage.
Avant de monter le couteau (1), véri er si le
ressort pression est mis en place au-dessus
du couteau.
Freiner la vis à tête cylindrique (5) avec de la Loctite 222.
6.7 Réinitialisation de l'appareil
ATTENTION
!
La réinitialisation de l'appareil doit être exclusivement effectuée que si le levier de bascule
est bloqué. Ne jamais essayer de tirer brusquement le levier de bascule!
Appliquer la clé à six pans creux de 3 mm
fournie (1) de façon bien droite, au travers de
l'alésage de la plaque de base, sur la vis cylin-
drique se trouvant en-dessous (voir èche).
Effectuer dix tours complets dans le sens
inverse des aiguilles d'une montre. Pour
cela, il s'avère nécessaire d'exercer une
légère pression.
Tirer le levier de bascule (2).
– Le mécanisme de soudage doit être
relevé.
Si la réinitialisation ne réussit pas, contacter le service après-vente!
V 02.16
1
SIGNODE BXT3-13/16/19
No d'article
1821.209.037
1821.209.041
1913.904.124
1832.022.238
1
2
FRANÇAIS
5
6
4
3
BXT3-19
2
75 de 79
