5.3

Bandbreiten einstellen

Die Geräte können mit folgenden Bandbreiten betrieben werden:
BXT3-13: 9–10 mm, 11–13 mm
BXT3-16: 12–13 mm, 15–16 mm
BXT3-19: 15–16 mm, 18–19 mm
1
2
5.3.1

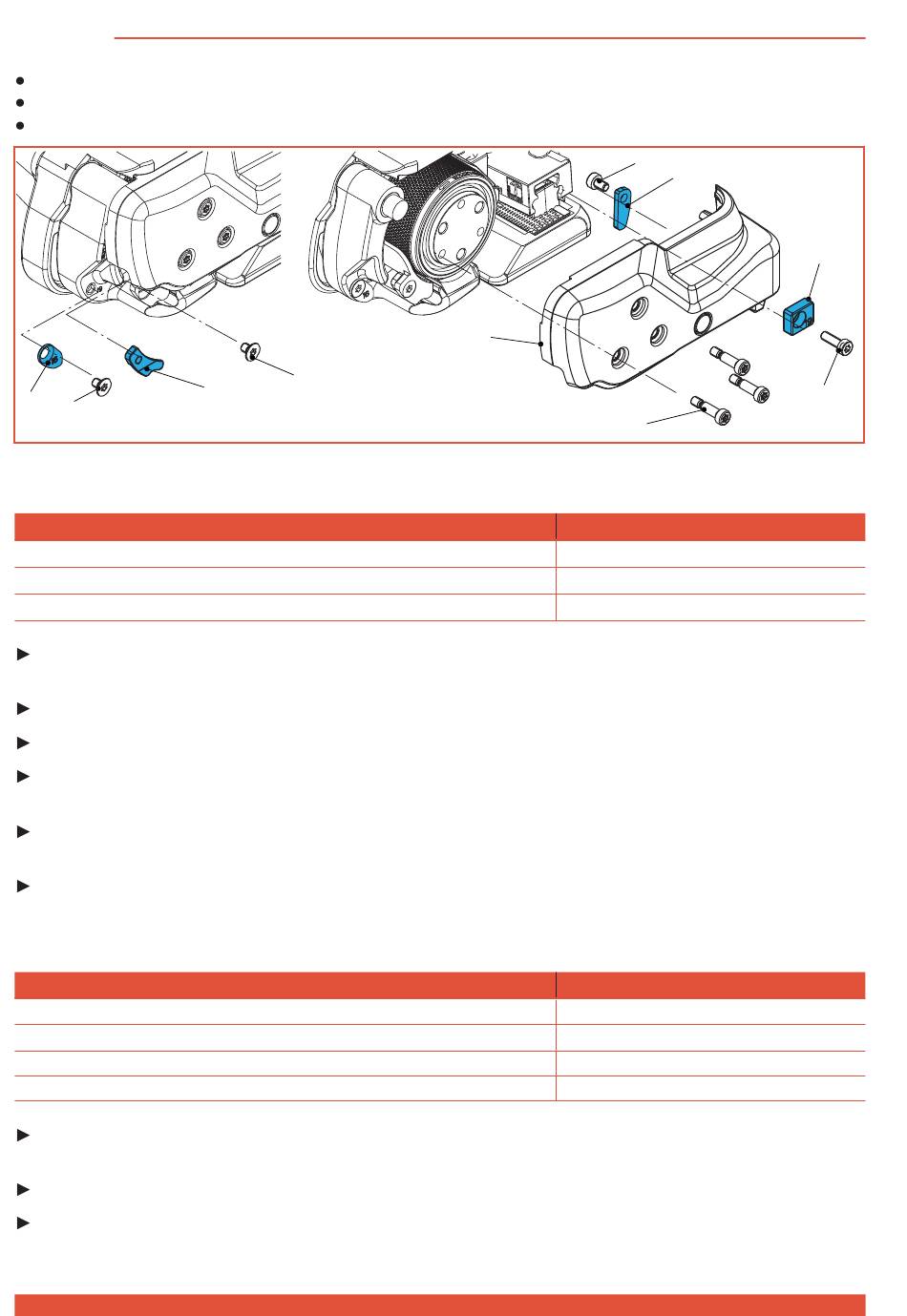

BXT3-13: Umbau von 9 mm auf 13 mm

Erforderliche Teile
Bandführung vorne 13 mm (3)
Bandführung hinten 13 mm (8)
Bandführung hinten 13 mm (9)
Akku aus Gerät ziehen. Drei Zylinderschrauben Torx lösen (6). Wippenhebel gegen den Traggriff
ziehen, Zylinderschraube Torx (7) lösen und Bandführung hinten 9 mm (8) entfernen.
Seitendeckel (5) entfernen.
Senkschraube Torx (2) lösen und Bandführung vorne 9 mm (1) entfernen.
Senkschraube Torx (4) lösen und Bandführung vorne 9 mm (3) entfernen. Bandführung vorne
13 mm (3) montieren (Senkschraube mit Loctite 222 sichern).
Zylinderschraube Torx (10) lösen und Bandführung hinten 9 mm (9) entfernen. Bandführung hinten
13 mm (9) montieren (Zylinderschraube mit Loctite 222 sichern).
Seitendeckel (5) montieren (Zylinderschrauben mit Loctite 222 sichern). Bandführung hinten
13 mm (8) montieren.
BXT3-13: Umbau von 13 mm auf 9 mm
Erforderliche Teile
Bandführung vorne 9 mm (1)
Bandführung hinten 9 mm (8)
Bandführung hinten 9 mm (9)
Senkschraube Torx, M4x6 (2) (4)
Akku aus Gerät ziehen. Drei Zylinderschrauben Torx lösen (6). Wippenhebel gegen den Traggriff
ziehen, Zylinderschraube Torx (7) lösen und Bandführung hinten 13 mm (8) entfernen.
Seitendeckel (5) entfernen.
Bandführung vorne 9 mm (1) montieren (Senkschraube mit Loctite 222 sichern).
18 von 27
DEUTSCH
4
3
SIGNODE BXT3-13/16/19
10
5
6
Bestellnummer
1832.031.051
1832.041.019
1832.042.043
Bestellnummer
1832.031.121
1832.041.020
1832.042.047
1912.204.064
9
8
7
BXT3-19
V 02.16
