3

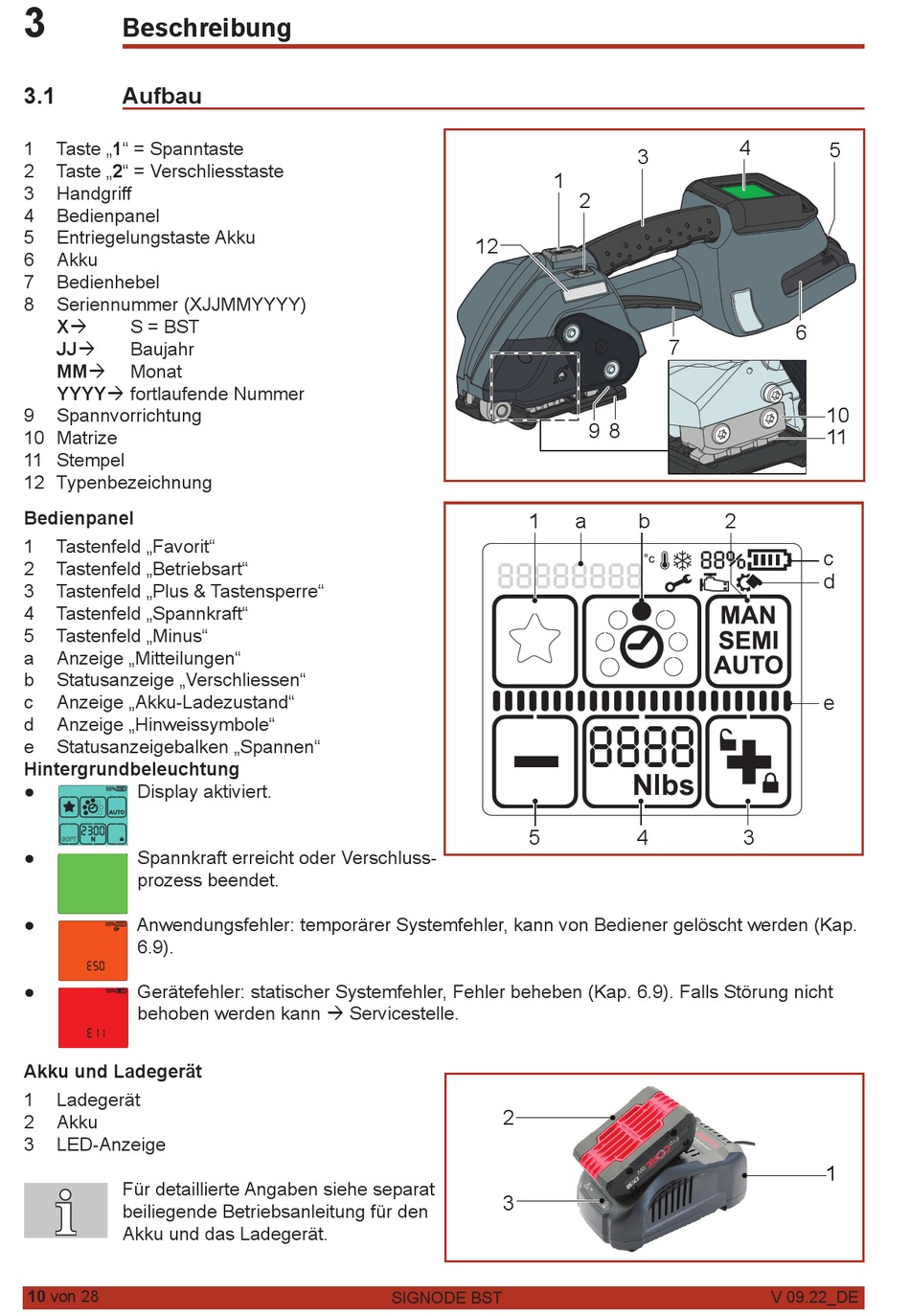

Beschreibung

3.1

Aufbau

1
Taste „1" = Spanntaste
2
Taste „2" = Verschliesstaste
3
Handgriff
4
Bedienpanel
5
Entriegelungstaste Akku
6
Akku
7
Bedienhebel
8
Seriennummer (XJJMMYYYY)
X
S = BST
JJ
Baujahr
MM
Monat
YYYY fortlaufende Nummer
9
Spannvorrichtung
10 Matrize
11 Stempel
12 Typenbezeichnung
Bedienpanel
1
Tastenfeld „Favorit"
2
Tastenfeld „Betriebsart"
3
Tastenfeld „Plus & Tastensperre"
4
Tastenfeld „Spannkraft"
5
Tastenfeld „Minus"
a
Anzeige „Mitteilungen"
b
Statusanzeige „Verschliessen"
c
Anzeige „Akku-Ladezustand"
d
Anzeige „Hinweissymbole"
e
Statusanzeigebalken „Spannen"
Hintergrundbeleuchtung
Display aktiviert.
Spannkraft erreicht oder Verschluss-
prozess beendet.
Anwendungsfehler: temporärer Systemfehler, kann von Bediener gelöscht werden (Kap.
6.9).
Gerätefehler: statischer Systemfehler, Fehler beheben (Kap. 6.9). Falls Störung nicht
behoben werden kann  Servicestelle.
Akku und Ladegerät
1
Ladegerät
2
Akku
3
LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
10 von 28
1
12
1
5
2
3
SIGNODE BST
4
3
2
7
9
8
a
b
2
4
3
5
6
10
11
c
d
e
1
V 09.22_DE
