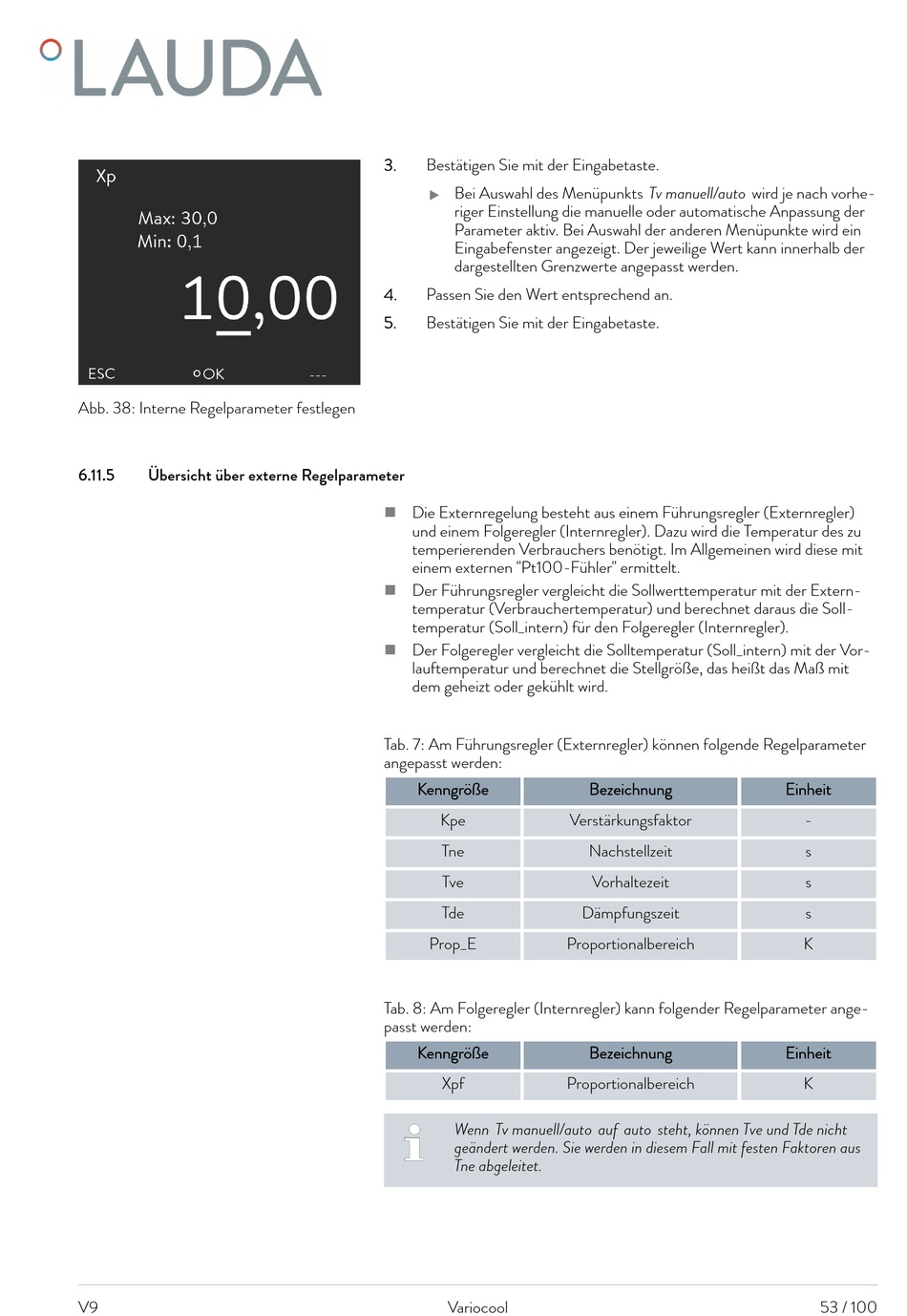

Abb. 38: Interne Regelparameter festlegen
6.11.5
Übersicht über externe Regelparameter
V9
3.
Bestätigen Sie mit der Eingabetaste.
Bei Auswahl des Menüpunkts Tv manuell/auto wird je nach vorhe-
riger Einstellung die manuelle oder automatische Anpassung der
Parameter aktiv. Bei Auswahl der anderen Menüpunkte wird ein
Eingabefenster angezeigt. Der jeweilige Wert kann innerhalb der
dargestellten Grenzwerte angepasst werden.
4.
Passen Sie den Wert entsprechend an.
5.
Bestätigen Sie mit der Eingabetaste.
Die Externregelung besteht aus einem Führungsregler (Externregler)
n
und einem Folgeregler (Internregler). Dazu wird die Temperatur des zu
temperierenden Verbrauchers benötigt. Im Allgemeinen wird diese mit
einem externen "Pt100-Fühler" ermittelt.
Der Führungsregler vergleicht die Sollwerttemperatur mit der Extern-
n
temperatur (Verbrauchertemperatur) und berechnet daraus die Soll-
temperatur (Soll_intern) für den Folgeregler (Internregler).
Der Folgeregler vergleicht die Solltemperatur (Soll_intern) mit der Vor-
n
lauftemperatur und berechnet die Stellgröße, das heißt das Maß mit
dem geheizt oder gekühlt wird.
Tab. 7: Am Führungsregler (Externregler) können folgende Regelparameter
angepasst werden:
Kenngröße
Kpe
Tne
Tve
Tde
Prop_E
Tab. 8: Am Folgeregler (Internregler) kann folgender Regelparameter ange-
passt werden:
Kenngröße
Xpf
Wenn Tv manuell/auto auf auto steht, können Tve und Tde nicht
geändert werden. Sie werden in diesem Fall mit festen Faktoren aus
Tne abgeleitet.
Variocool
Bezeichnung
Verstärkungsfaktor
Nachstellzeit
Vorhaltezeit
Dämpfungszeit
Proportionalbereich
Bezeichnung
Proportionalbereich
Einheit
-
s
s
s
K
Einheit
K
53 / 100
