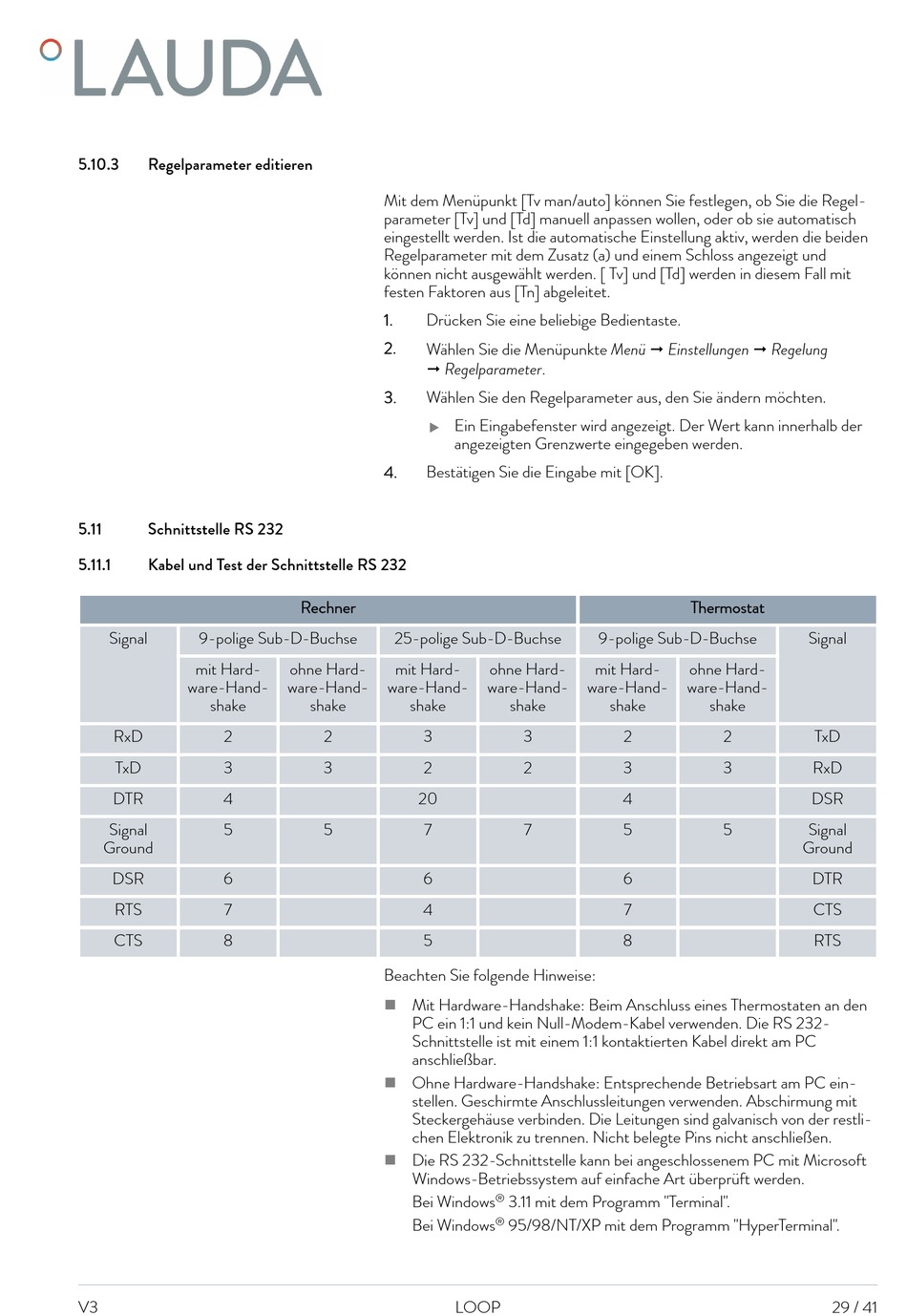

Regelparameter Editieren; Schnittstelle Rs 232; Kabel Und Test Der Schnittstelle Rs 232 - Lauda Loop L 100 Betriebsanleitung

5.10.3

Regelparameter editieren

5.11

Schnittstelle RS 232

5.11.1

Kabel und Test der Schnittstelle RS 232

Signal 9-polige Sub-D-Buchse
mit Hard-
ware-Hand-
shake
RxD 2
TxD 3
DTR 4
Signal 5
Ground
DSR 6
RTS 7
CTS 8
V3
Mit dem Menüpunkt [Tv man/auto] können Sie festlegen, ob Sie die Regel-
parameter [Tv] und [Td] manuell anpassen wollen, oder ob sie automatisch
eingestellt werden. Ist die automatische Einstellung aktiv, werden die beiden
Regelparameter mit dem Zusatz (a) und einem Schloss angezeigt und
können nicht ausgewählt werden. [ Tv] und [Td] werden in diesem Fall mit
festen Faktoren aus [Tn] abgeleitet.
1. Drücken Sie eine beliebige Bedientaste.
2.
Wählen Sie die Menüpunkte Menü  Einstellungen  Regelung
 Regelparameter.
3. Wählen Sie den Regelparameter aus, den Sie ändern möchten.
Ein Eingabefenster wird angezeigt. Der Wert kann innerhalb der

angezeigten Grenzwerte eingegeben werden.
4. Bestätigen Sie die Eingabe mit [OK].
Rechner
25-polige Sub-D-Buchse
ohne Hard- mit Hard-
ware-Hand- ware-Hand-
shake shake
2 3
3 2
20
5 7
6
4
5
Beachten Sie folgende Hinweise:
Mit Hardware-Handshake: Beim Anschluss eines Thermostaten an den

PC ein 1:1 und kein Null-Modem-Kabel verwenden. Die RS 232-
Schnittstelle ist mit einem 1:1 kontaktierten Kabel direkt am PC
anschließbar.
Ohne Hardware-Handshake: Entsprechende Betriebsart am PC ein-

stellen. Geschirmte Anschlussleitungen verwenden. Abschirmung mit
Steckergehäuse verbinden. Die Leitungen sind galvanisch von der restli-
chen Elektronik zu trennen. Nicht belegte Pins nicht anschließen.
Die RS 232-Schnittstelle kann bei angeschlossenem PC mit Microsoft

Windows-Betriebssystem auf einfache Art überprüft werden.
Bei Windows
Bei Windows
LOOP
9-polige Sub-D-Buchse
ohne Hard- mit Hard-
ware-Hand- ware-Hand-
shake shake
3 2
2 3
4
7 5
6
7
8
3.11 mit dem Programm "Terminal".
®
® 95/98/NT/XP mit dem Programm "HyperTerminal".
Thermostat
Signal
ohne Hard-
ware-Hand-
shake
2 TxD
3 RxD
DSR
5 Signal
Ground
DTR
CTS
RTS
