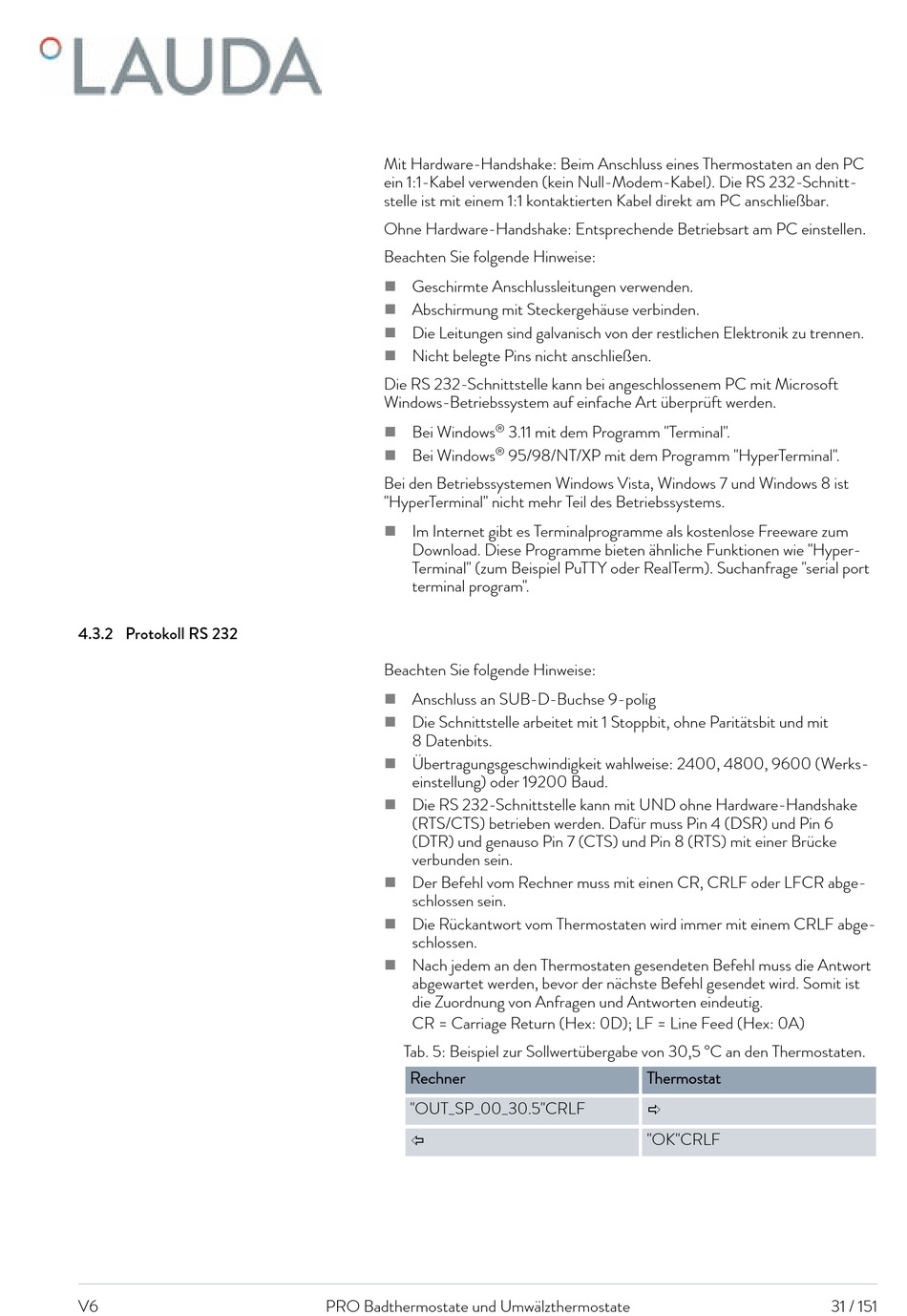

4.3.2 Protokoll RS 232
V6
Mit Hardware-Handshake: Beim Anschluss eines Thermostaten an den PC
ein 1:1-Kabel verwenden (kein Null-Modem-Kabel). Die RS 232-Schnitt-
stelle ist mit einem 1:1 kontaktierten Kabel direkt am PC anschließbar.
Ohne Hardware-Handshake: Entsprechende Betriebsart am PC einstellen.
Beachten Sie folgende Hinweise:
Geschirmte Anschlussleitungen verwenden.

Abschirmung mit Steckergehäuse verbinden.

Die Leitungen sind galvanisch von der restlichen Elektronik zu trennen.

Nicht belegte Pins nicht anschließen.

Die RS 232-Schnittstelle kann bei angeschlossenem PC mit Microsoft
Windows-Betriebssystem auf einfache Art überprüft werden.
Bei Windows ®

Bei Windows
®

Bei den Betriebssystemen Windows Vista, Windows 7 und Windows 8 ist
"HyperTerminal" nicht mehr Teil des Betriebssystems.
Im Internet gibt es Terminalprogramme als kostenlose Freeware zum

Download. Diese Programme bieten ähnliche Funktionen wie "Hyper-
Terminal" (zum Beispiel PuTTY oder RealTerm). Suchanfrage "serial port
terminal program".
Beachten Sie folgende Hinweise:
Anschluss an SUB-D-Buchse 9-polig

Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit

8 Datenbits.
Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600 (Werks-

einstellung) oder 19200 Baud.
Die RS 232-Schnittstelle kann mit UND ohne Hardware-Handshake

(RTS/CTS) betrieben werden. Dafür muss Pin 4 (DSR) und Pin 6
(DTR) und genauso Pin 7 (CTS) und Pin 8 (RTS) mit einer Brücke
verbunden sein.
Der Befehl vom Rechner muss mit einen CR, CRLF oder LFCR abge-

schlossen sein.
Die Rückantwort vom Thermostaten wird immer mit einem CRLF abge-

schlossen.
Nach jedem an den Thermostaten gesendeten Befehl muss die Antwort

abgewartet werden, bevor der nächste Befehl gesendet wird. Somit ist
die Zuordnung von Anfragen und Antworten eindeutig.
CR = Carriage Return (Hex: 0D); LF = Line Feed (Hex: 0A)
Tab. 5: Beispiel zur Sollwertübergabe von 30,5 °C an den Thermostaten.
Rechner
"OUT_SP_00_30.5"CRLF
ï
PRO Badthermostate und Umwälzthermostate
3.11 mit dem Programm "Terminal".
95/98/NT/XP mit dem Programm "HyperTerminal".
Thermostat
ð
"OK"CRLF
