2.7 Betrieb der Wassereinheit ohne Desinfektionsanlage

6.
C E
i
HINWEIS
Werkseitig ist der Patientenstuhl für den Betrieb der Was-
sereinheit mit Desinfektionsanlage vorbereitet. Wird die
Wassereinheit ohne Desinfektionsanlage betrieben, ist
MV1 zu entfernen und durch AD3 zu ersetzen.

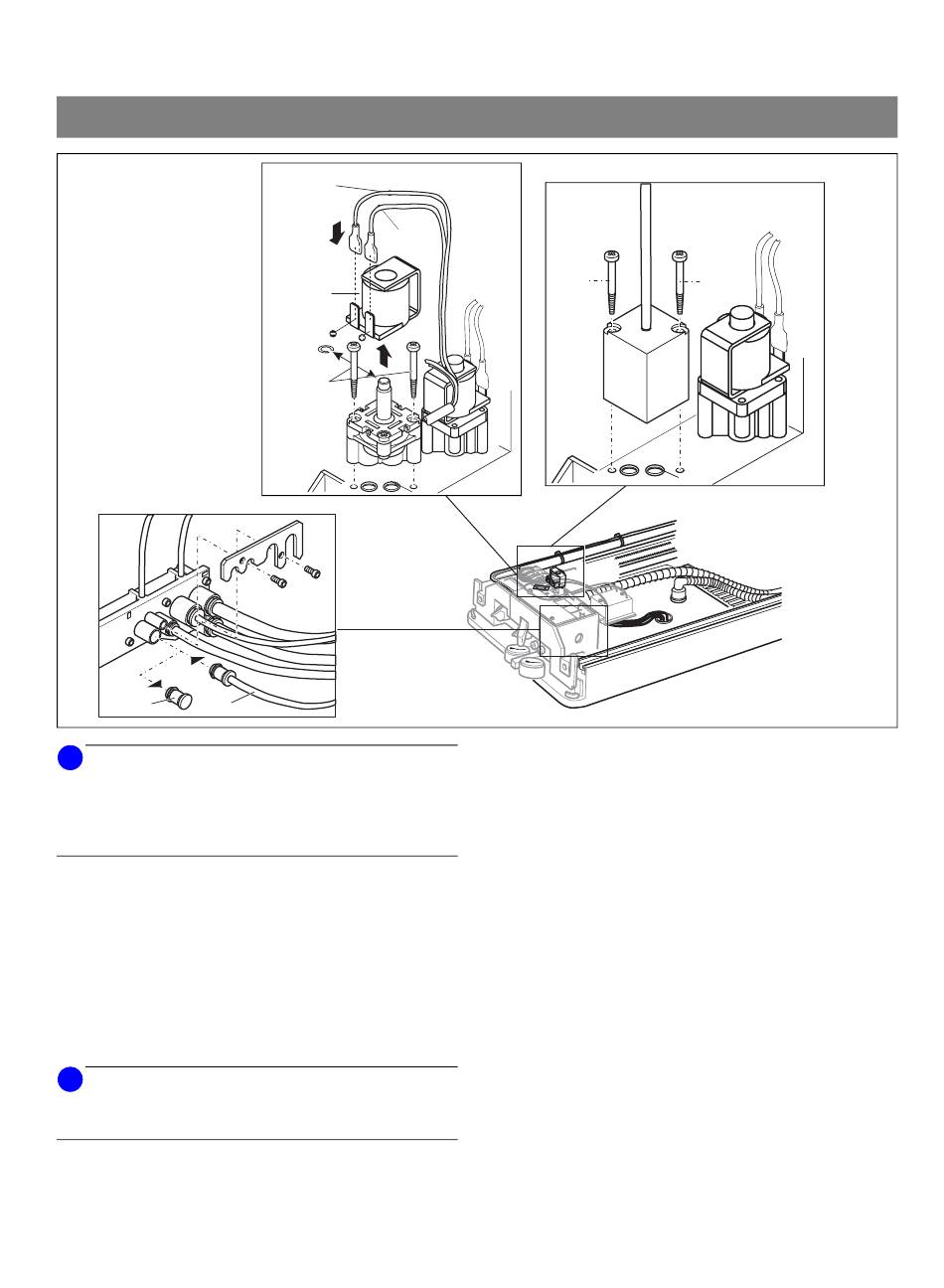

1. Leitungen GN(+) und YE(-) von MV1 abziehen und iso-
lieren.
2. Sicherungsring über der Spule abziehen und Spule
herausziehen..
3. Schrauben D lösen und MV1 abnehmen.
4. Zwei neue O-Ringe einlegen und Druckregler AD3 la-
gerichtig aufsetzen. Mit Schrauben A festschrauben.
Auf die O-Ringe achten!
i
HINWEIS
Der Druckregler AD3 ist der Wassereinheit-Verpackung
beigelegt.
5. Zwei Schrauben B herausschrauben und Nippelhalte-
blech abnehmen.
59 91 042 D3454
D3454.031.01.08.01
YE
1.
GN
2.
F
MV1
3.
B
7.
5.
4.
A
AD3
6. Stopfen C herausziehen und den Schlauch E von AD3
aufstecken.
7. Nippelhalteblech wieder anschrauben.
2 Montage
MV35
A
