Sirona Dental Systems GmbH
+
Installationsanleitung M1

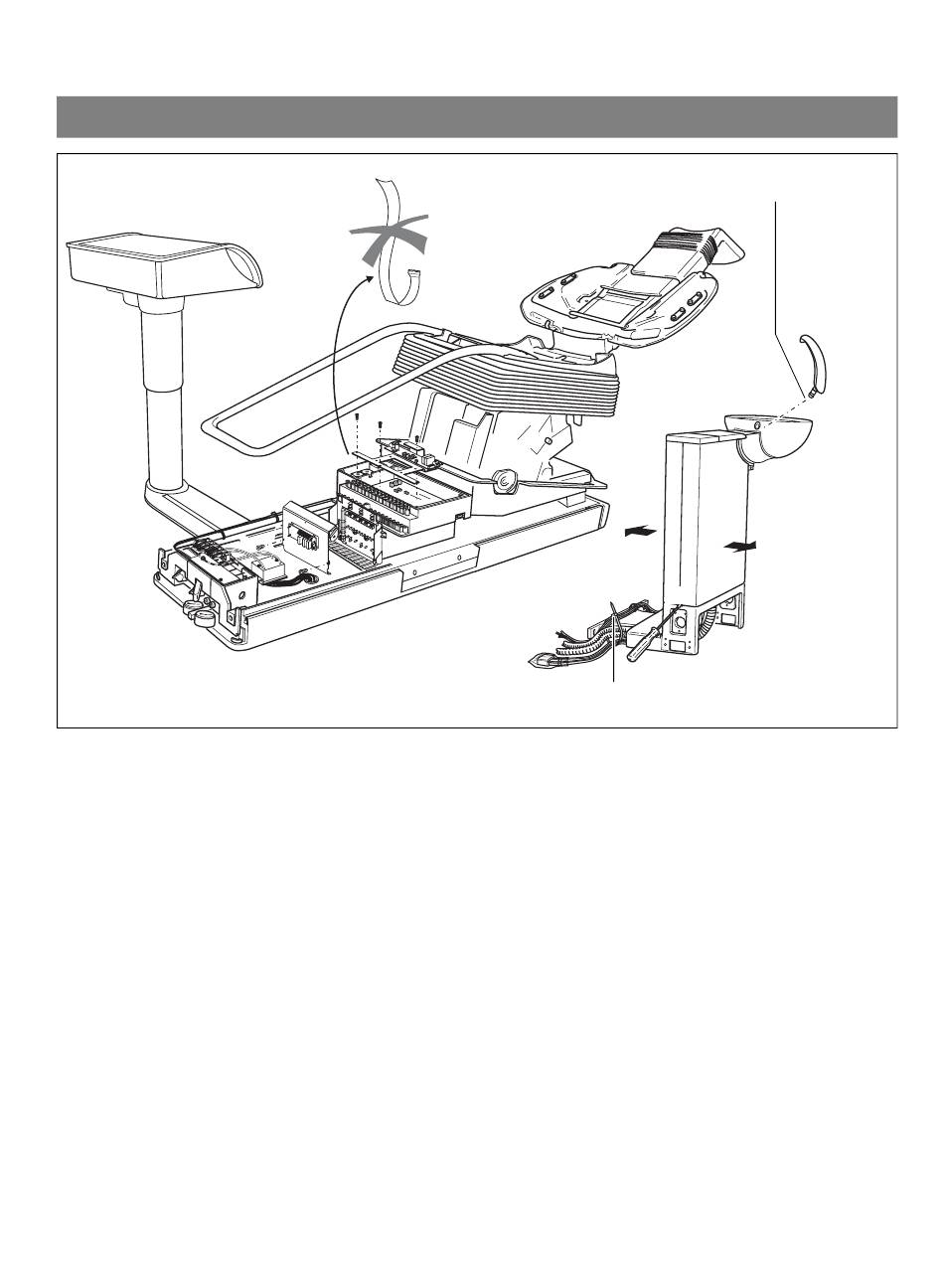

2.11Stuhl und Wassereinheit vorbereiten

1.
Transportsicherungsband entfernen.
2.
Zwei Schrauben am Deckel für Sicherungskasten her-
ausschrauben und Deckel abnehmen.
3.
Die drei Schrauben der Kabelhalterung am Verteiler-
kasten herausschrauben und diese abnehmen.
4.
Kontrollieren, ob die Schläuche laut Zeichnung ange-
ordnet sind.
Schutzbeutel am Stecker und Kabelbinder K entfernen.
5.
Kontrollieren, ob die elektrischen Leitungen durch die
gegenüberliegende Öffnung im Fuß und durch die Ka-
belhalterungen geführt sind.
6.
Beide Teile der Verkleidung vorsichtig abziehen.
Dazu flachen Schraubendreher als Hebel in der Aus-
sparung A ansetzen.
7.
O-Ringe fetten und Mundglasauslauf bis zum Anschlag
einstecken.
59 91 042 D3454
D3454.031.01.08.01
1.
3.
2.
5.
A
4.
K

2 Montage

Fett SYNTHESO PRO AA2
7.
6.
23
