1 Vorbereitungen
1.3 Versorgungsleitungen überprüfen

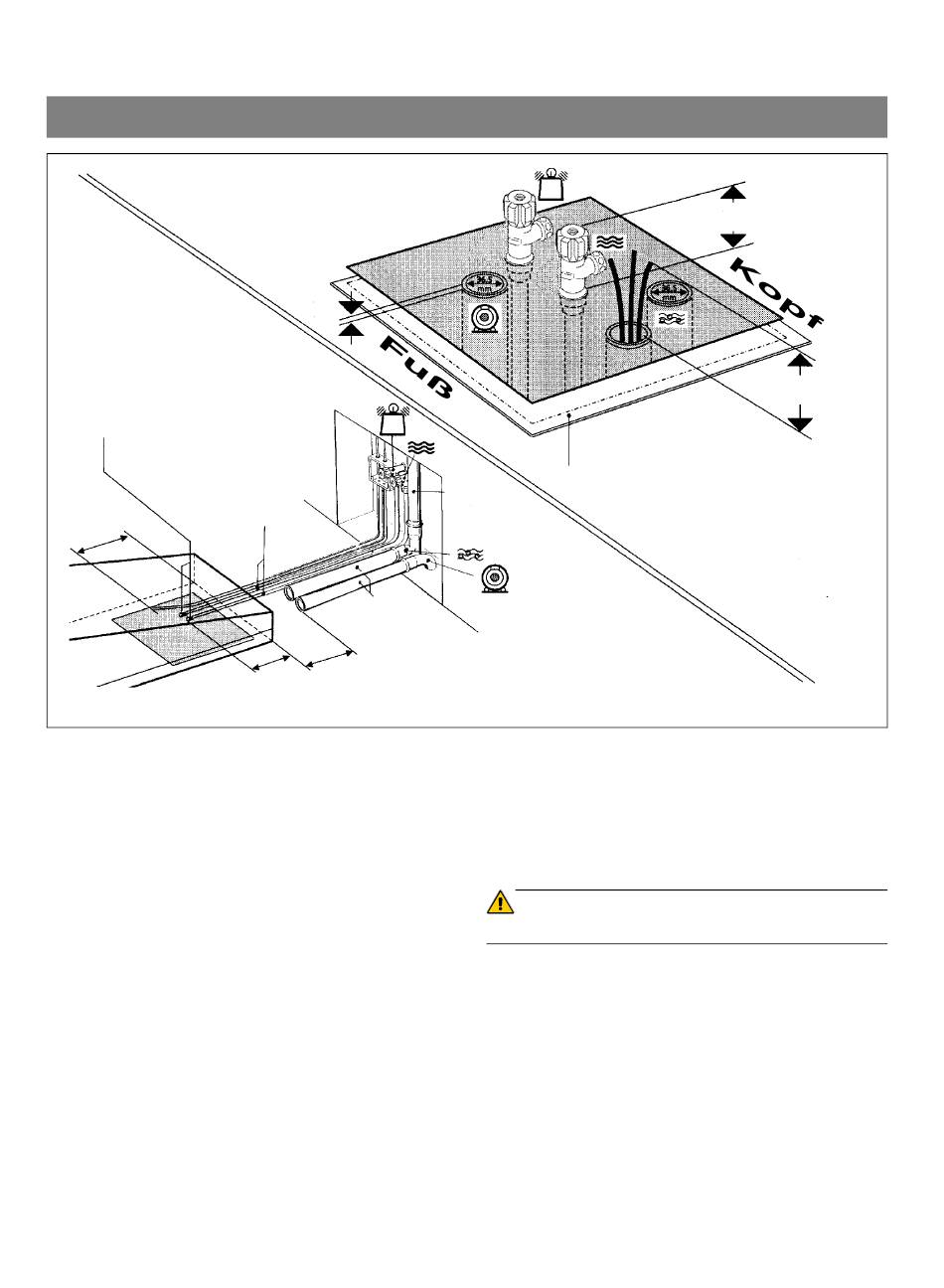

Versorgung durch den Fußboden
Lötfittings: 3/8"Außengewinde
ca. 500mm
Versorgung durch den Fußboden
• Montageschablone auffalten.
• Installationsfeld herausschneiden.
• Schablone über die bauseitigen Leitungsenden legen
und Wandabstandsmaße des Installationsfeldes
gemäß Praxisplan überprüfen.
• Überprüfen Sie weiterhin die bauseitige Installation auf
nachfolgende Punkte:
1. Die Eckventile für Luft und Wasser dürfen mit ihrer
Oberkante nicht mehr als 60mm über Oberkante
fertiger Fußboden stehen.
2. Saug- und Abflussrohr müssen bündig mit der
Fußbodenoberkante abschließen. (Abweichung +5mm
zulässig).
Innendurchmesser für beide Rohre: 36,5mm.
3. Die elektrischen Leitungen müssen mindestens
500mm überstehen.
8
2.
0 – 5mm
ca. 250mm
ca. 200mm
3/8"
Installationsschablone
Entlüftung
Versorgung über den Fußboden
Versorgung über den Fußboden
Versorgungsrohrenden, Eckventile und Leitungen sind wie
gezeigt verlegt (Details siehe Montageschablone).
Für den Anschluss ist der Nachrüstsatz
Überbodenmontage 33 17 265 erforderlich.
ACHTUNG
Luft- und Wasserrohre zum Säubern durchspülen (Späne!).
Sirona Dental Systems GmbH
Installationsanleitung M1
1.
max. 60mm
min. 500mm
3.
