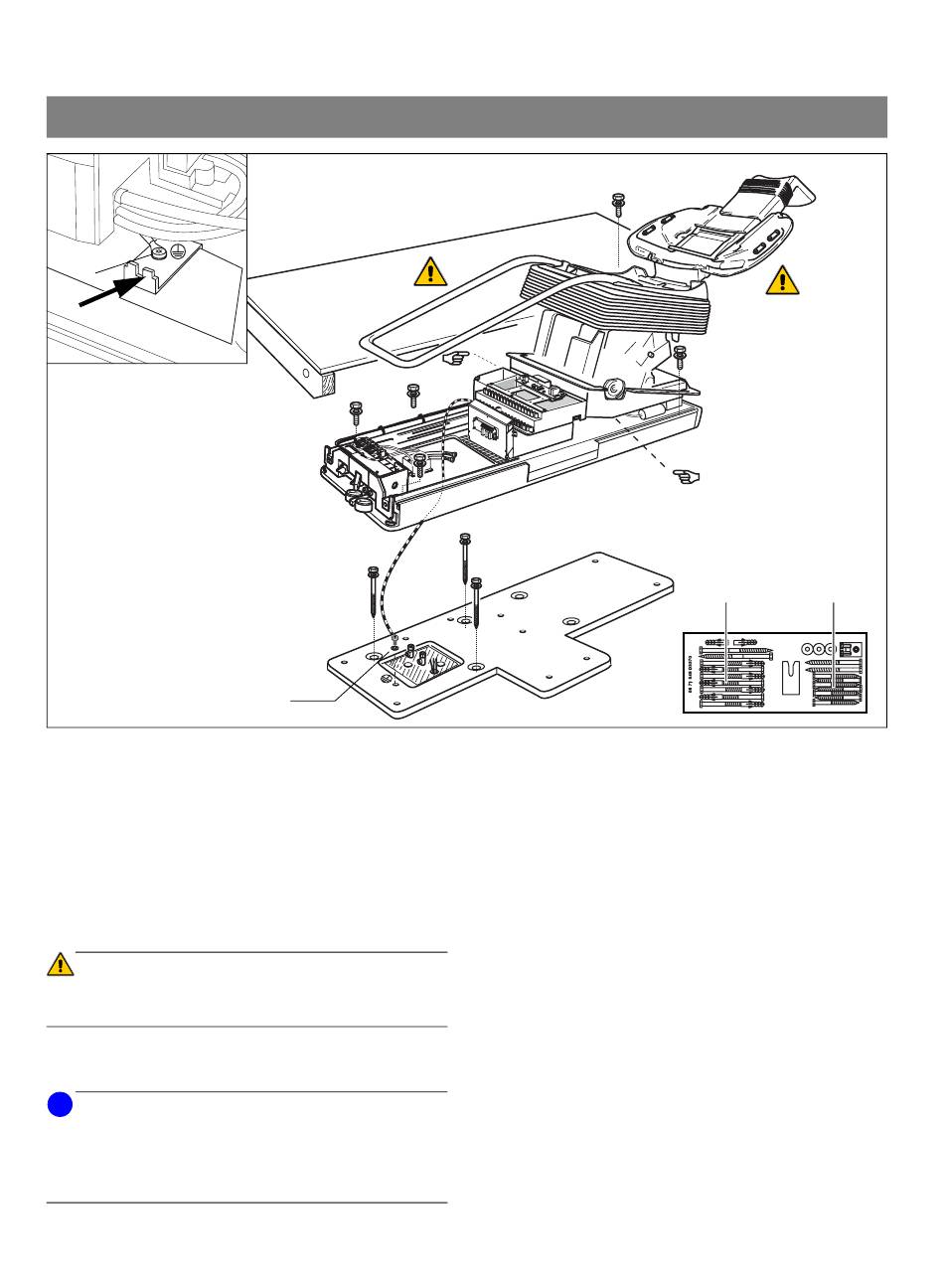

4.1 Stuhl am Boden verankern mit M1-Adapterplatte

S
5.
1. Adapterplatte auf M1-Anschlussfeld ausrichten.
2. Die vorhandenen Bohrungen (3 Stück) für die Befesti-
gung der Adapterplatte verwenden.
– Bei Betonböden:
Holzschrauben 10x160 und Scheiben verwenden.
– Bei Holzfußböden:
Holzschrauben 10x80 und Scheiben verwenden.
3. Stuhl im Bereich M greifen, von der Palette heben und
auf der Adapterplatte positionieren.
ACHTUNG
Stuhl nicht an der Rückenlehne oder am Bügel für Polster-
auflage anheben.
4. Stuhl an den Stellen A, B, D, E und K mit den Schrau-
ben M10x18 auf der Adapterplatte festschrauben.
i
HINWEIS
An den Stellen C und H wird der Stuhl festgeschraubt, nach-
dem der elektrische Anschluss gemacht wurde. Der Stuhl
kann dann mit dem Kreuzfußschalter nach oben gefahren
werden (siehe Seite 21).
48
4.
2.
B
A
5.
K
KS
M
D
1.
C
H
F
G
5. Schutzleiter S an der M1-Adapterplatte und im Stuhlun-
terteil anschrauben (Kontaktscheibe KS nicht verges-
sen).
• Mit der Montage des Stuhls fortfahren bei Kapitel „Luft
und Wasser anschließen" auf Seite 18 .
Sirona Dental Systems GmbH
3.
M
E
10x160 10x80
