Tragarm Arztelement – Abstand zum Boden einstellen

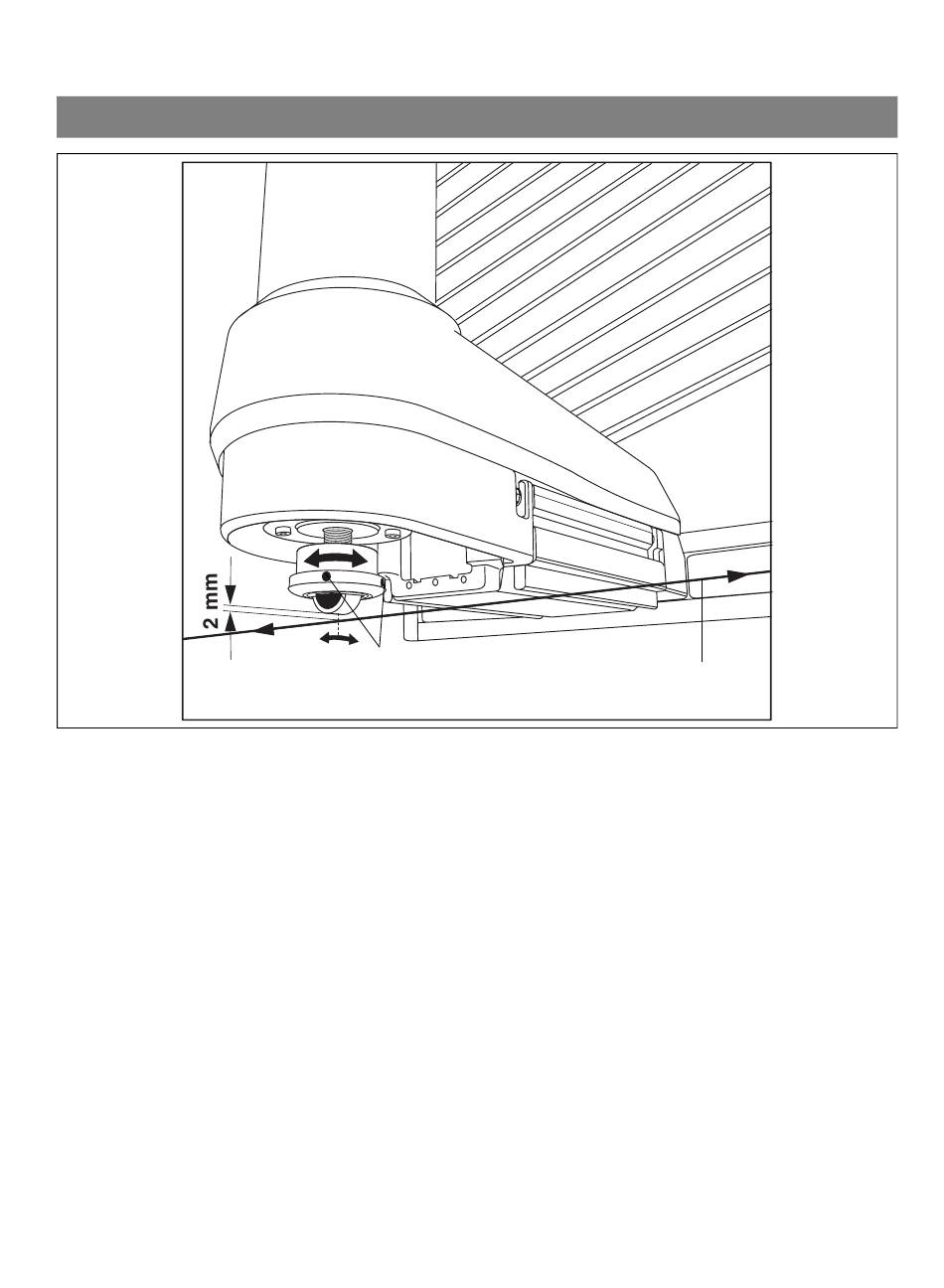

Am Fuß des Arztelementes befindet sich ein Stützrad. Die
Laufrichtung dieses Stützrades muss parallel zur Fahrtrich-
tung des Arztelementes sein (Pfeil A) und der Abstand zum
Fußboden muss mindestens 2mm betragen.
Das Stützrad darf den Fußboden nicht berühren, wenn das
Arztelement mit aufgelegter Zusatzlast von 2kg verfahren
wird.
7. Schraubendreher in eine der Bohrungen B stecken und
Ring C drehen bis der Abstand zum Fußboden 2mm
beträgt.
8. Ring C festhalten und Rolle D in Fahrtrichtung drehen.
59 91 042 D3454
D3454.031.01.08.01
C
D
7.
B
8.
4 Sonstiges ...
A
