Sirona M1+ Installationsanleitung Seite 25

Sirona Dental Systems GmbH
+
Installationsanleitung M1
9.
Fett SYNTHESO PRO AA2

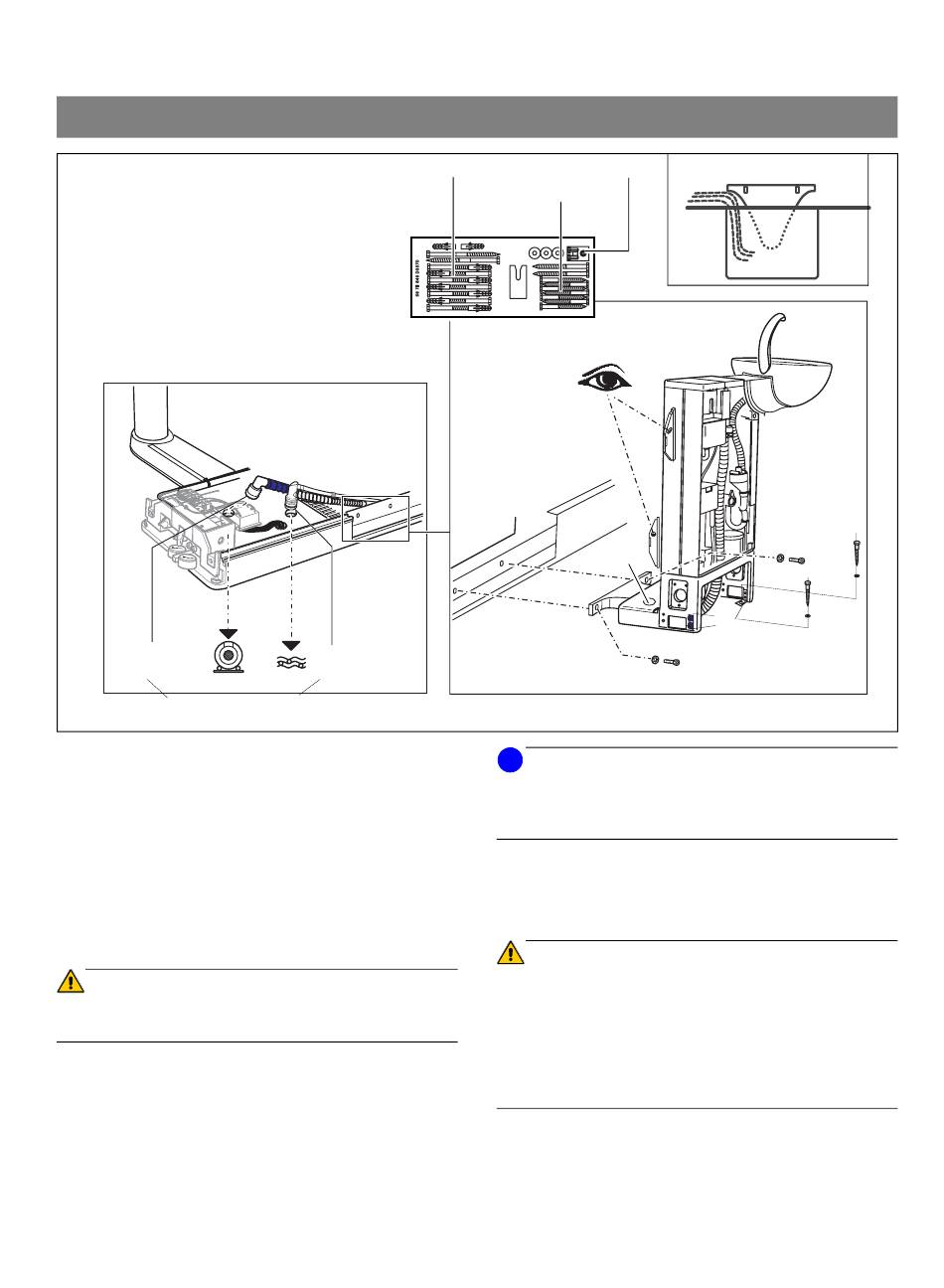

3. Die Muttern an den Schrauben F der Befestigungswin-
kel B lösen (nicht abschrauben).
4. Die Winkel B mit Schrauben und Unterlegscheiben am
Boden festschrauben:
– Bei Betonböden:
Holzschrauben 10x160 verwenden
– Bei Holzfußböden:
Holzschrauben 10x80 verwenden
– Mit M1-Adapterplatte (siehe auch Seite 48):
M10x18 mit je zwei Unterlegscheiben verwenden
WARNUNG
Wassereinheit nicht durch die 2 Bohrungen E be-
festigen!
5. Die Wassereinheit mit der Wasserwaage vertikal in al-
len Richtungen ausrichten und ggf. Ausgleichsplatten
unterlegen.
6. Die Schrauben A festziehen.
7. Die Muttern der Schrauben F festziehen.
8. Schläuche und Kabel in den Anschlusskastenbereich
des Stuhles ziehen.
59 91 042 D3454
D3454.031.01.08.01
10x160 (2 Stk.)
10x80 (2 Stk.)
9.
Länge des Saug- und Abflussschlauches den örtlichen Ge-
gebenheiten anpassen. Eventuelle Schlauchüberlängen
abschneiden!
9.
Überprüfen Sie, ob das Saugrohr als Saugrohr angeschlos-
sen ist und nicht mit dem Abfluss verwechselt wurde!
Auf durchgehendes Gefälle beim Abfluss achten. Schlauch
nicht über andere Schläuche legen.
Bei zentraler Nassabsaugung wird der Abfluss nicht benöti-
gt. Wenn vorhanden, muss das Abflussrohr abgedeckt wer-
den.
M8x20 (2 Stk.)
5.
E
F
A
i
HINWEIS
O-Ringe fetten und das Endstück des Abfluss-
schlauchs (kleiner Schlauchdurchmesser) und des
Saugschlauchs (großer Schlauchdurchmesser)
einstecken.
ACHTUNG
2 Montage
8.
6.
A
F
B
3. / 4. / 7.
25
