2 Montage
2.2 Breite Rückenlehne montieren
ACHTUNG
Die Montagereihenfolge ist exakt einzuhalten, um die Paral-
lelität der Führungsstangen des Schlittens der Kopfstütze
zu gewährleisten.

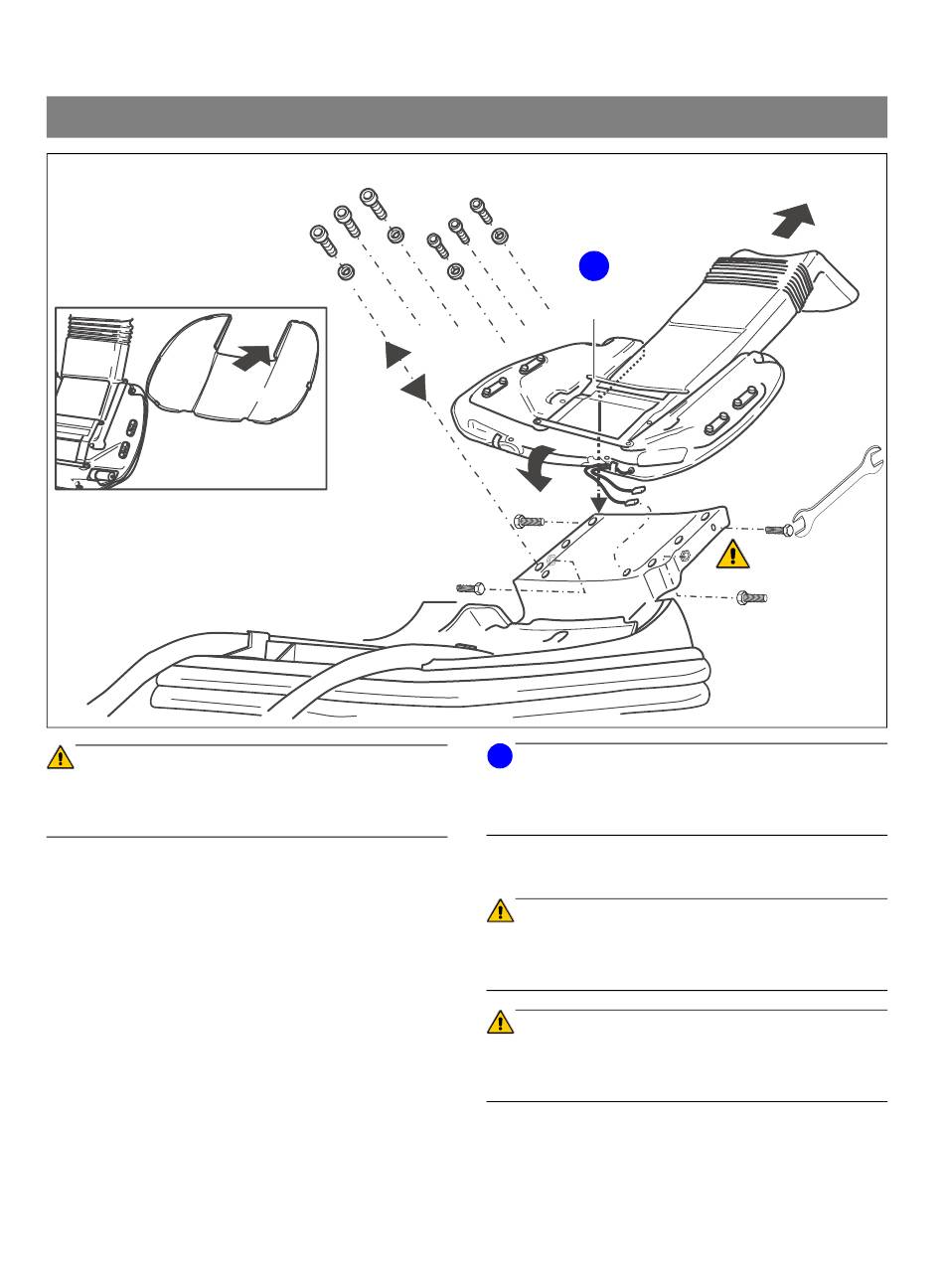

1. Sechs Schrauben und vier Scheiben vom Schwert ab-
schrauben.
Schrauben A an der Seite des Schwertes entfernen.
2. Rückenlehnenverkleidung abziehen.
3. Zwei Schrauben aus Rückenlehne entfernen
(für spätere Verwendung an Stelle C).
4. Kopfstütze bis zum Anschlag herausziehen.
5. Blechwinkel der Rückenlehne am Punkt B, leicht nach
hinten geneigt, aufsetzen und Rückenlehne nach vorne
kippen.
6. Rückenlehne mit den sechs unter Punkt 1. entfernten
Schrauben wieder festschrauben.
12
2.
1.
6.
i
P
5.
A
B
C
i
HINWEIS
Bei der elektrischen Kopfstütze wird mit den beiden mittle-
ren Schrauben auch die Polsterklappe P befestigt.
Keine Unterlegscheiben verwenden!
7. Schrauben A (siehe „ACHTUNG") und C einschrau-
ben.
ACHTUNG
Beim Einschrauben der Schraube A darauf achten, dass
bei einer elektrischen Kopfstütze die Gewindespindel nicht
verbogen wird! Gabelschlüssel SW10 verwenden!
ACHTUNG
Sämtliche Schrauben fest anziehen. Nicht angezogene
Schrauben können bei Ein- und Ausfahren der Kopfstütze
zu Funktionsstörungen führen.
Sirona Dental Systems GmbH
+
Installationsanleitung M1
4.
3.
A
7.
C
