Sirona M1+ Installationsanleitung Seite 17

Sirona Dental Systems GmbH
+
Installationsanleitung M1
10x160 (5 Stk.)
10x80 (5 Stk.)
6.
B
A
K

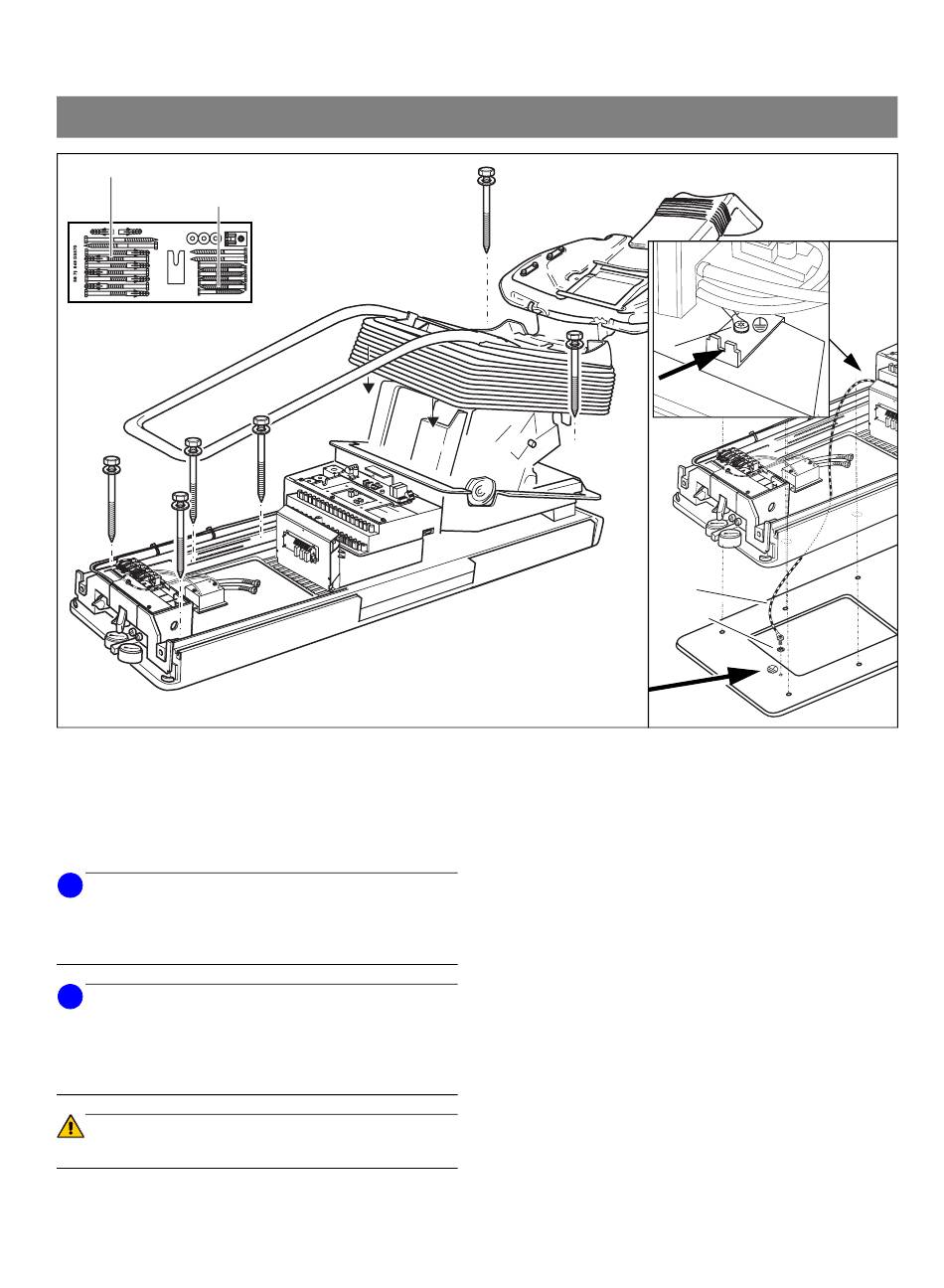

6. Stuhl an den Stellen A, B, B', D, E und K festschrau-
ben.
– Bei Betonböden:
Holzschrauben 10x160 und Scheiben verwenden.
– Bei Holzfußböden:
Holzschrauben 10x80 und Scheiben verwenden.
i
HINWEIS
Bei Verwendung der Stuhlplatte wird der Stuhl mit den sel-
ben Schrauben wie oben zusammen mit der Stuhlplatte am
Boden verschraubt.
i
HINWEIS
An den Stellen C und H wird der Stuhl festgeschraubt, nach-
dem der elektrische Anschluss gemacht wurde. Der Stuhl
kann dann mit dem Kreuzfußschalter nach oben gefahren
werden (siehe Seite 21).
ACHTUNG
Die Stuhlbasis muss exakt waagerecht ausgerichtet sein.
59 91 042 D3454
D3454.031.01.08.01
B'
C
H
D
E
• Zum Ausgleich von Unebenheiten des Fußbodens kön-
nen die Ausgleichsplatten aus dem Beipack verwendet
werden. Weitere Ausgleichplatten können bestellt wer-
den unter:
– 1 mm: Bestell-Nr. 47 09 304
– 2 mm: Bestell-Nr. 47 09 312
7. Option:
Schutzleiter S an die Stuhlplatte und im Stuhlunterteil
anschrauben (Kontaktscheibe KS nicht vergessen).
8.
2 Montage
Option
S
S
KS
7.
17
